По умолчанию Изготовление консоли на Амур

Всем привет! Я уже на воде после долгого периода ремонта/переделки/переноса и еще кучи работ. В этой теме хочу поделиться процессом изготовления в гаражных условиях с нуля приборной консоли .

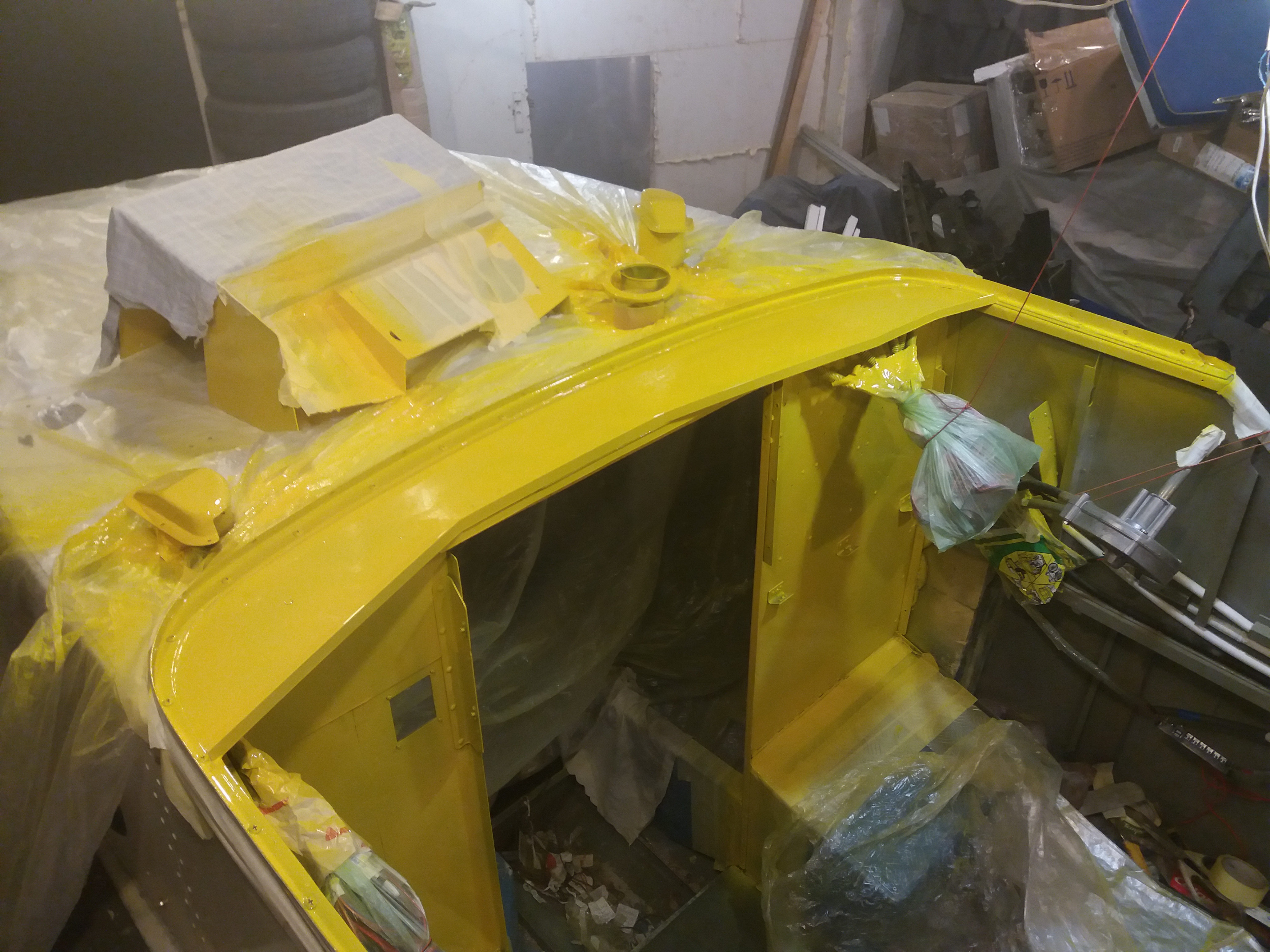

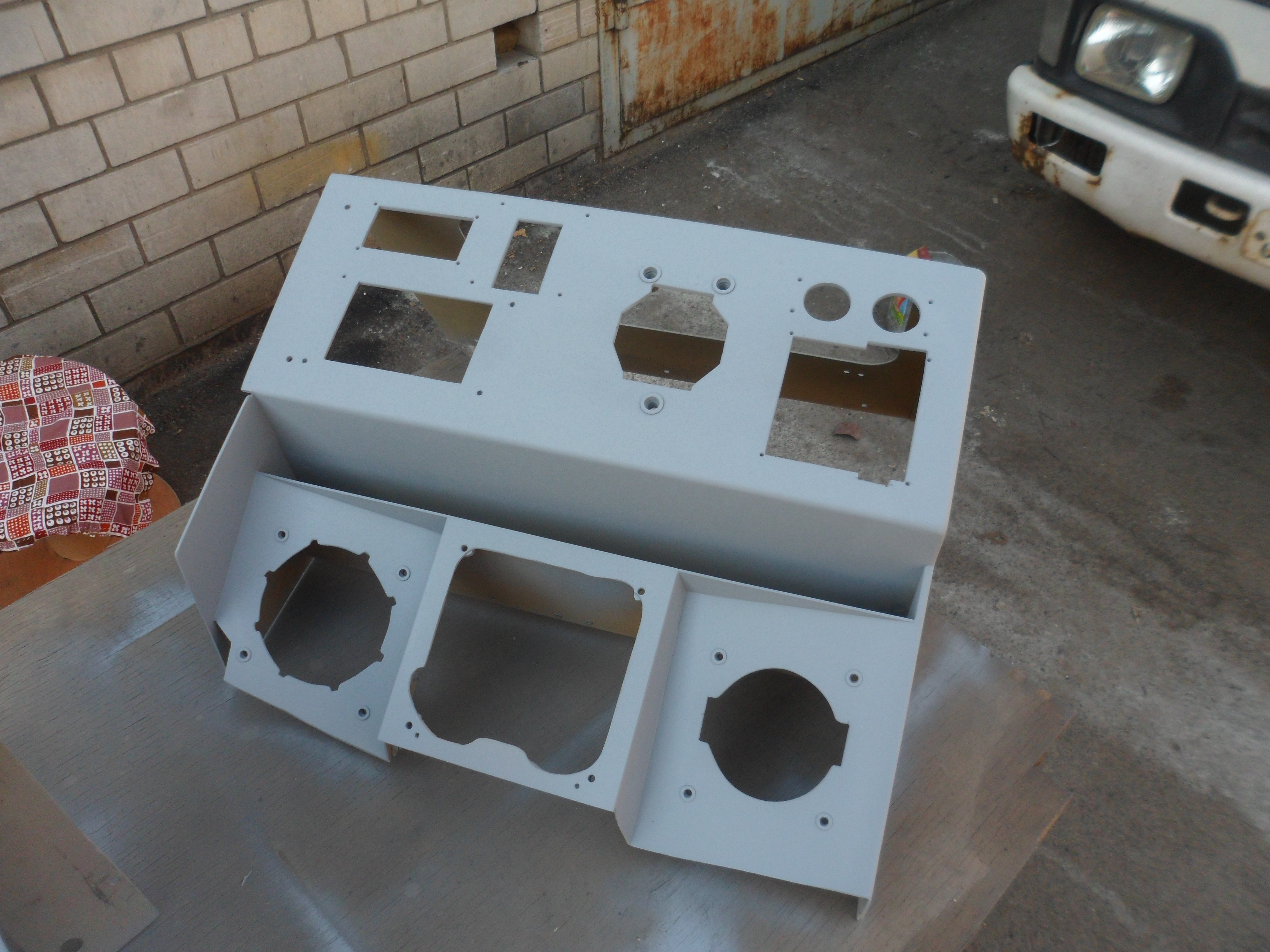

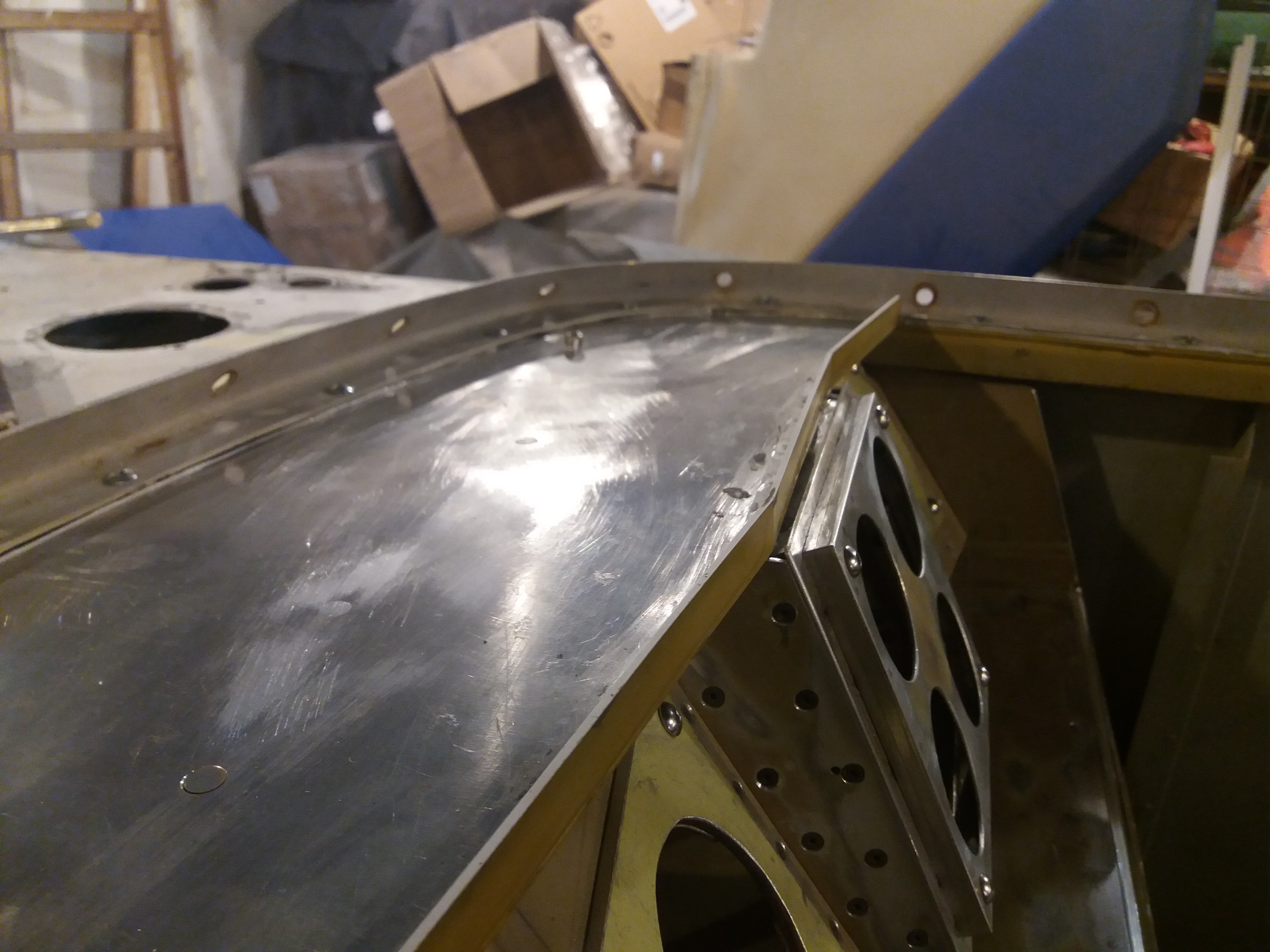

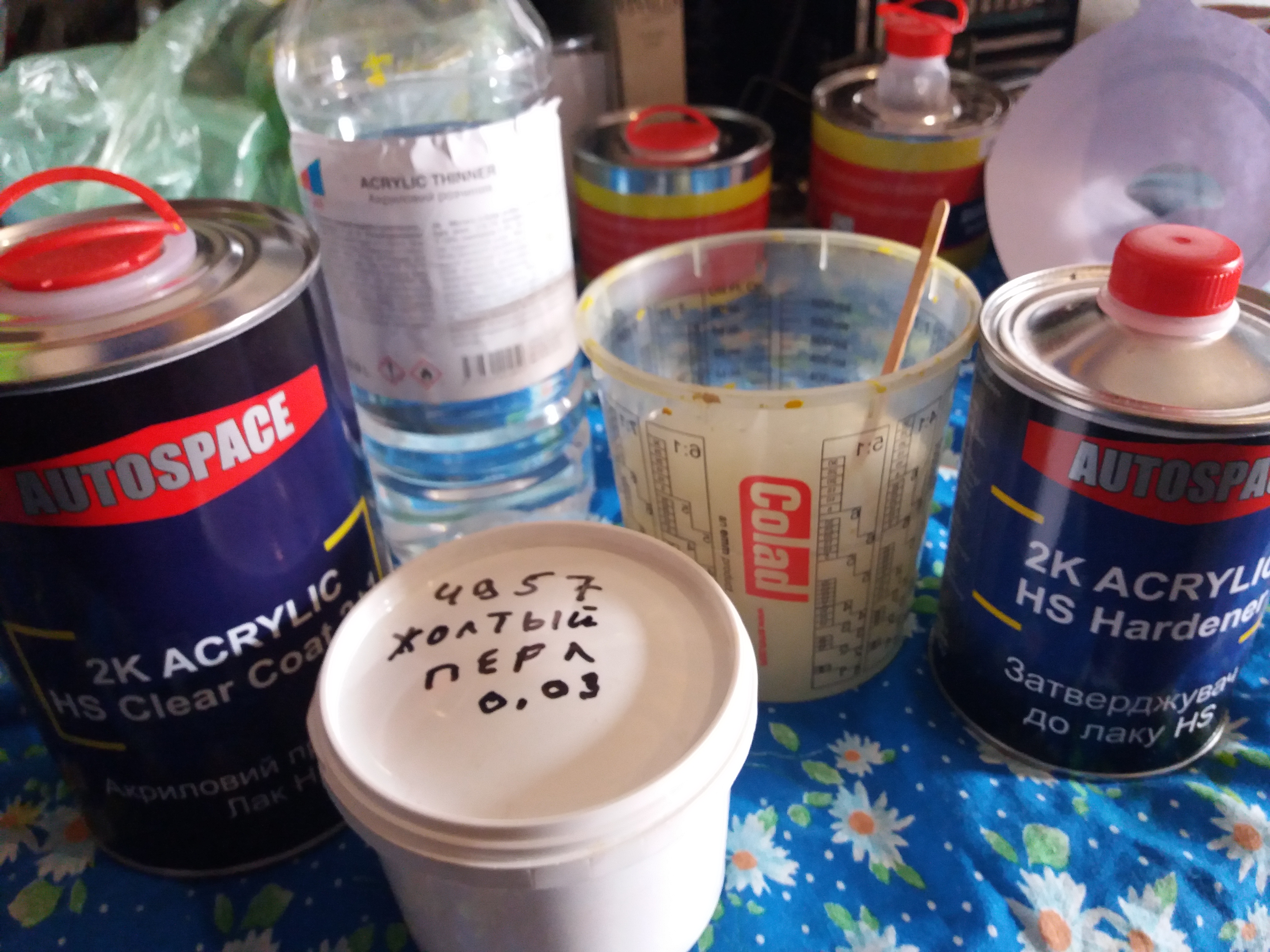

Применялись дюралевые заклепки, листы дюралюминия и алюминиевый уголок. Сварочных работ по изготовлению консолей не было. После клепальных работ была подготовка к покрасочным,покраска в 2 слоя акриловой 2К краской и 2 слоя акриловым HS лаком.
Много времени ушло на разработку самой панели и как разместить приборы на ней. Неоценимую помощь оказал наш Гена спасибо !

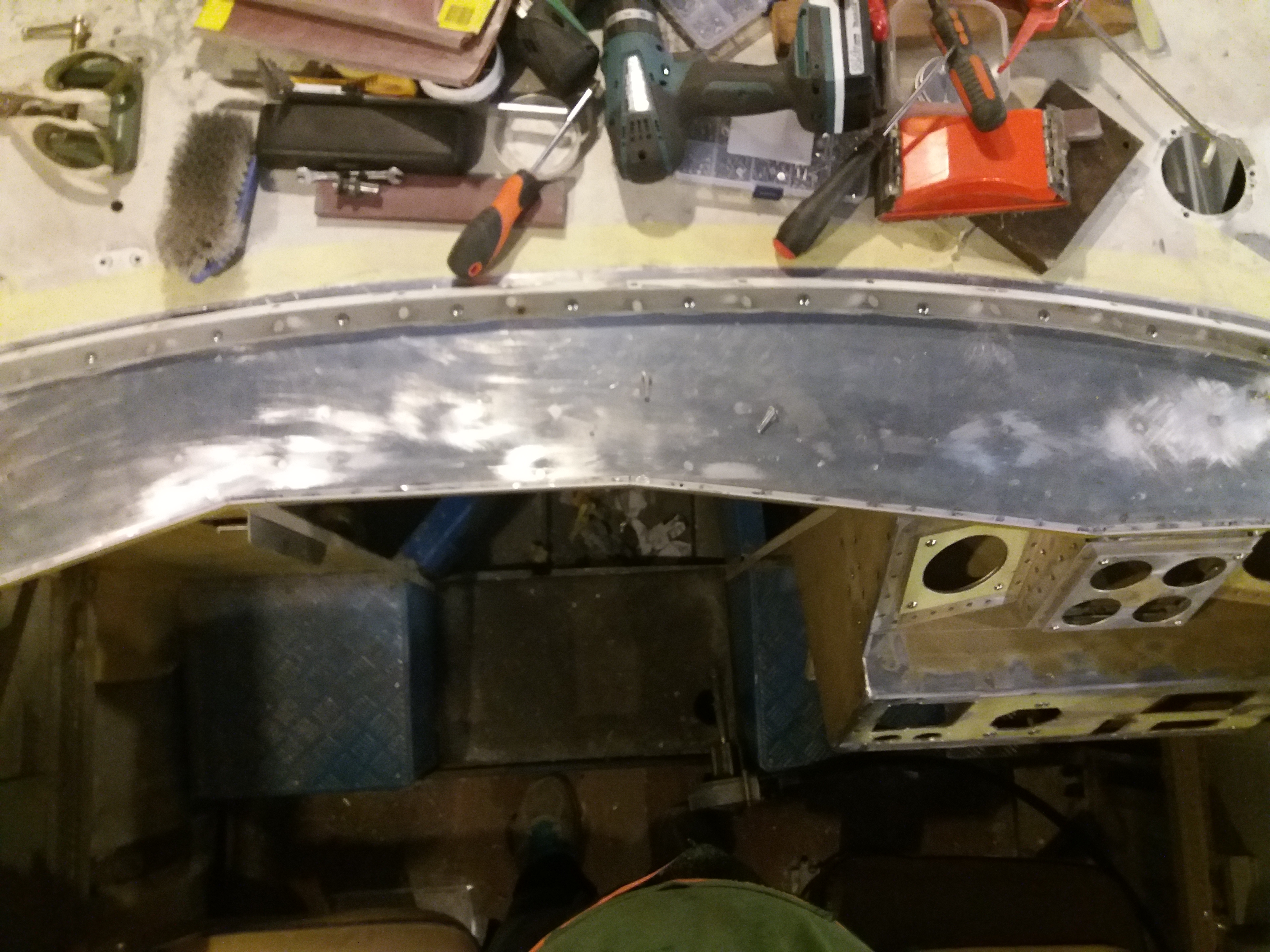

В связи с решением переносить рулевое на правую сторону пришлось переносить на 15 см проем двери в каюту влево.Была усилена часть рубки в районе рамки стекла, что положительно повлияло на подвижность бортов рубки. Для этого добавил лист 2 мм дюралевого листа по контуру и привязал им борта рубки. Это потянуло за собой еще кучу работ(переделка и перенос рундуков в каюте и на палубе).
И планируемый выход на воду в мае произошел только 4 сентября. Ну и фото для наглядности

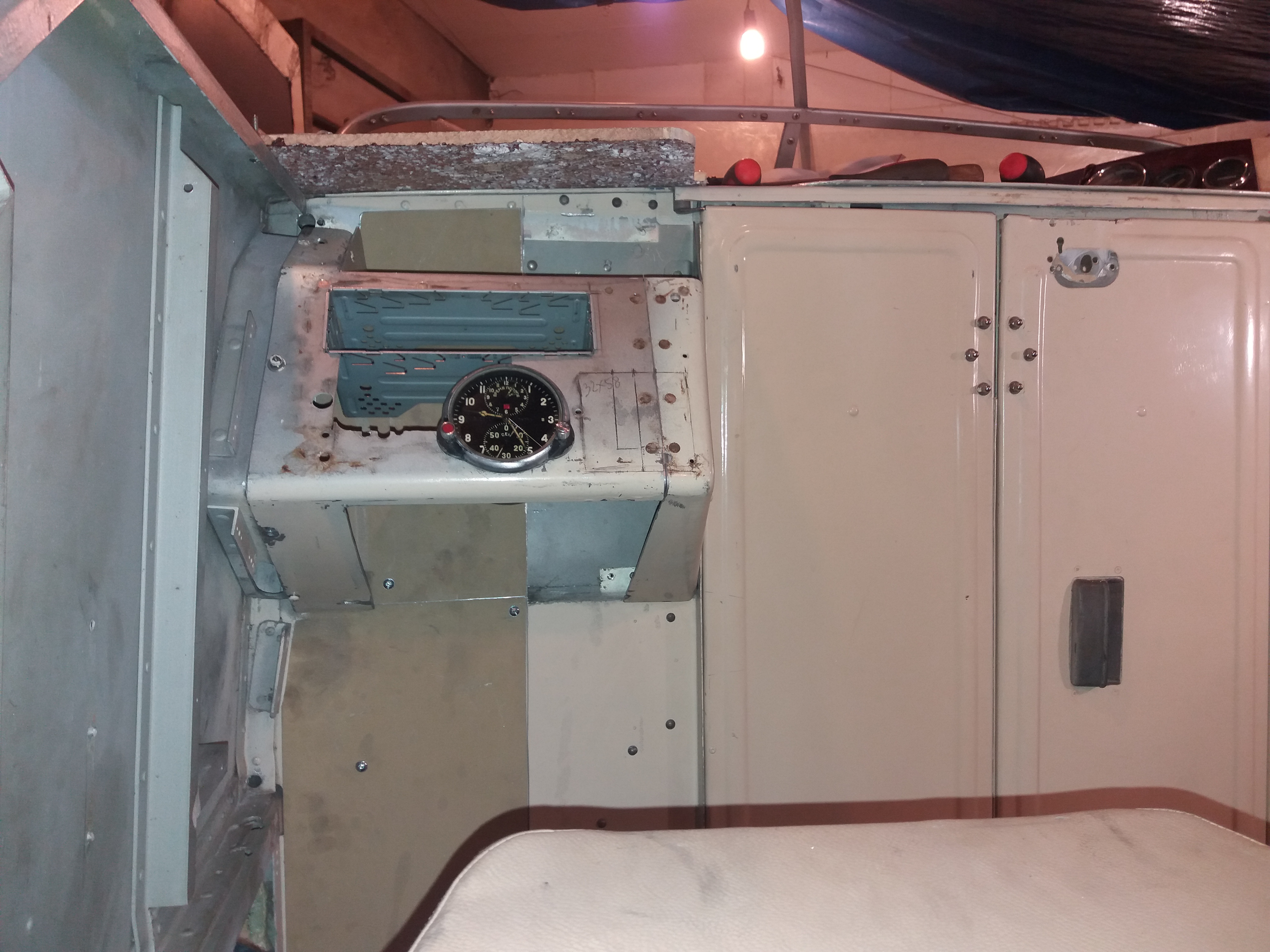

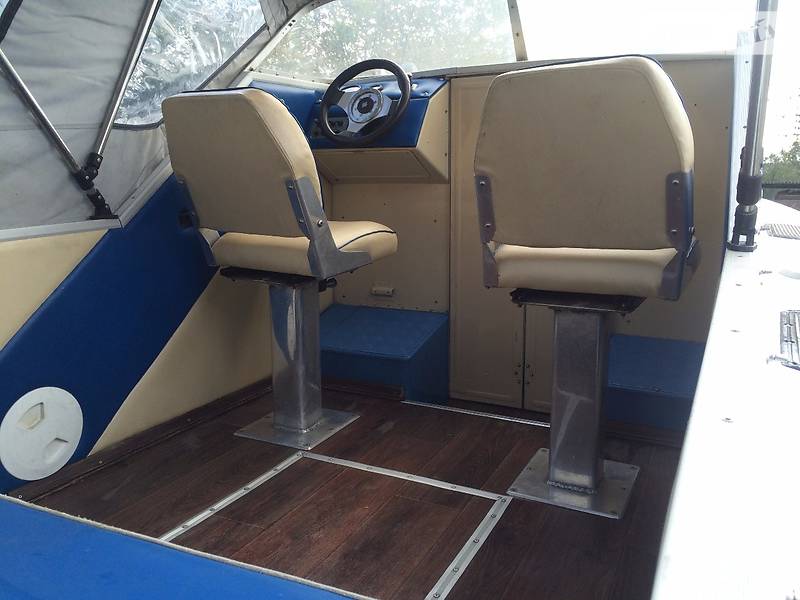

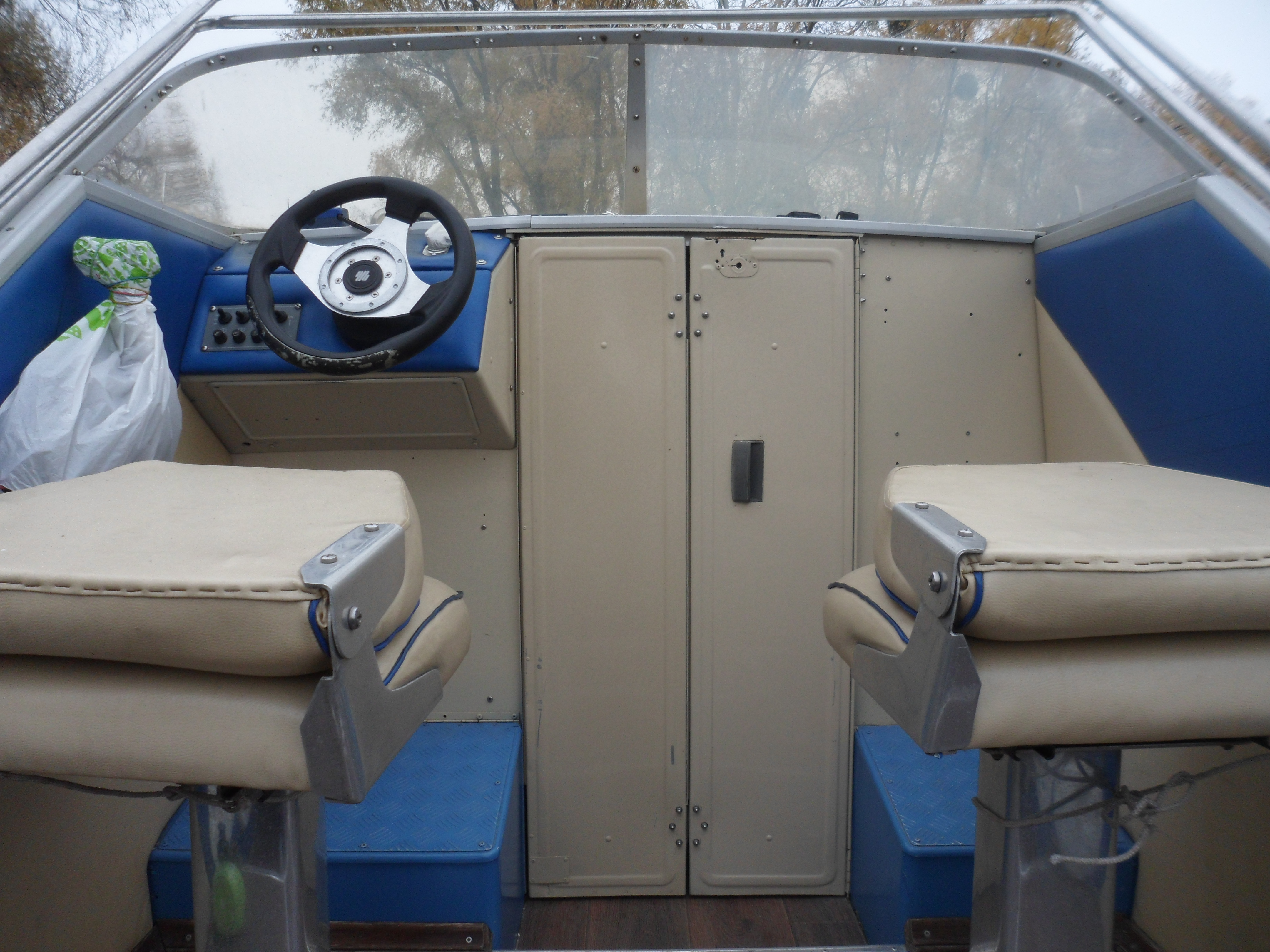

Так было
И так стало
Миниатюры
Нажмите на изображение для увеличения
Название: 001.JPG
Просмотров: 98
Размер:	3.04 Мб
ID:	159363   Нажмите на изображение для увеличения
Название: 01.jpg
Просмотров: 95
Размер:	63.8 Кб
ID:	159364   Нажмите на изображение для увеличения
Название: 100.jpg
Просмотров: 106
Размер:	170.6 Кб
ID:	159365
Изображения
Тип файла: jpg 101.jpg (1.35 Мб, 14 просмотров)
__________________
Українська земля – ти нам Богом дана,
Ти для кожного в серці єдина.

Последний раз редактировалось Моряк; 11.09.2019 в 12:02.
Моряк вне форума   Ответить с цитированием
8 пользователя(ей) сказали cпасибо:
Denis_gl (11.09.2019), Ickarus (11.09.2019), maxer Амур М (11.09.2019), Morgh_Olegovsky (11.09.2019), Nechik (11.09.2019), vlad2002 (11.09.2019), Авиатор (11.09.2019), Гена (11.09.2019)
Старый 11.09.2019, 10:58   #2 (permalink)
Клубень

Аватар для Моряк

Имя: Олександр
Адрес: Київ
Карапь: Амур-2 Honda-115
Сообщений: 987
Сказал(а) спасибо: 607
Поблагодарили 956 раз(а) в 232 сообщениях
По умолчанию Re: Изготовление консоли на Амур

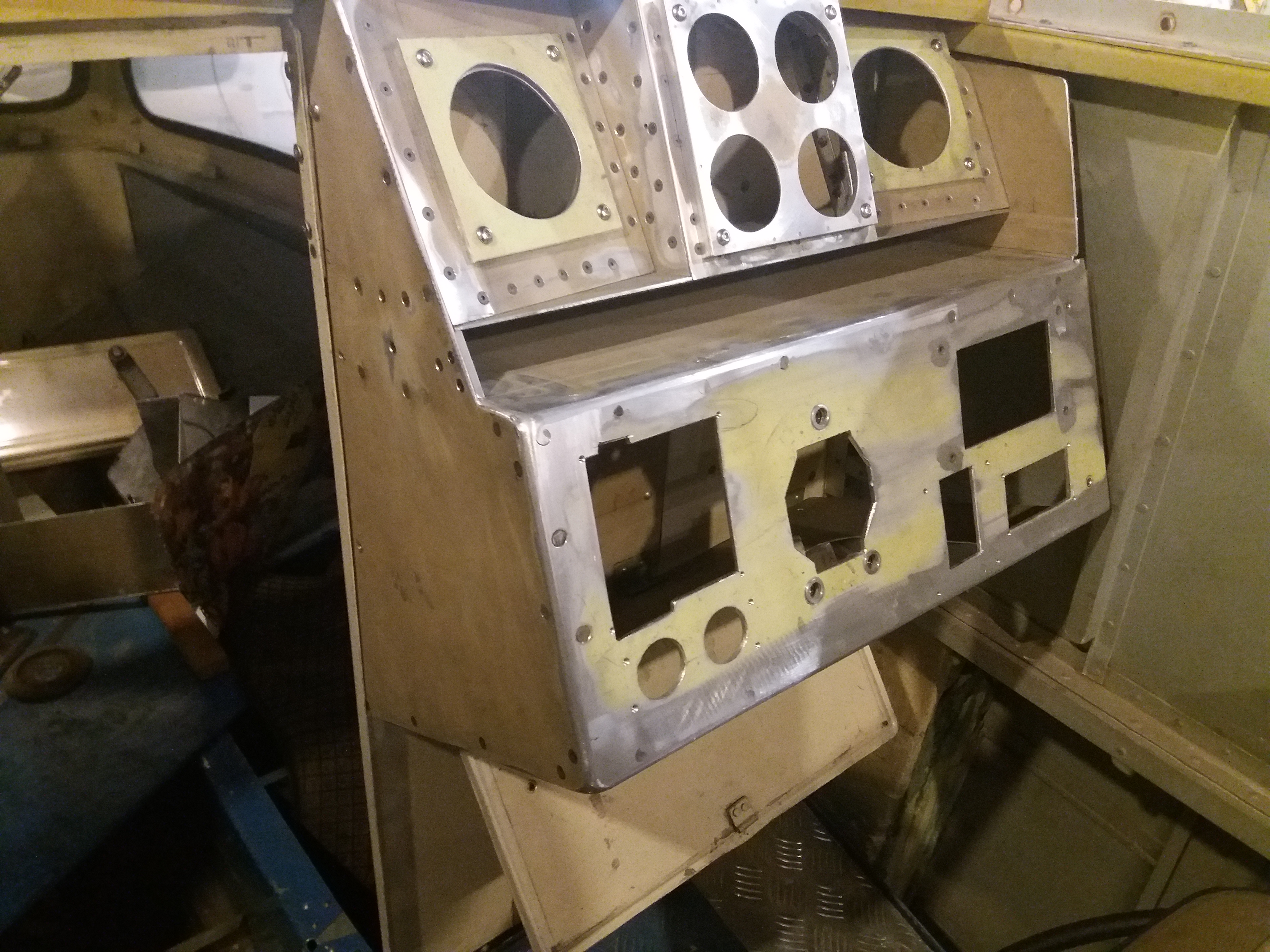

Ну и сам процесс в хронологии....

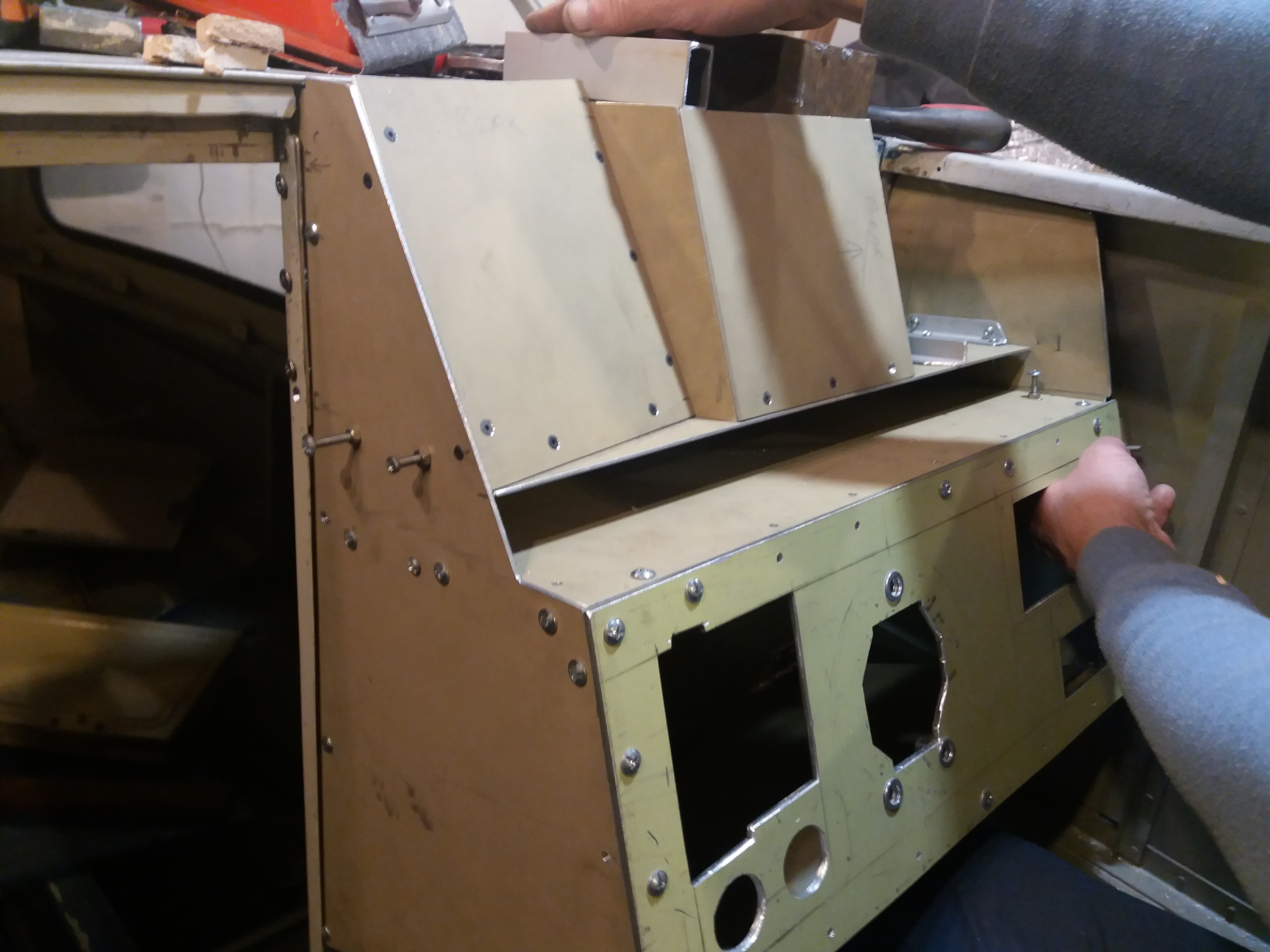

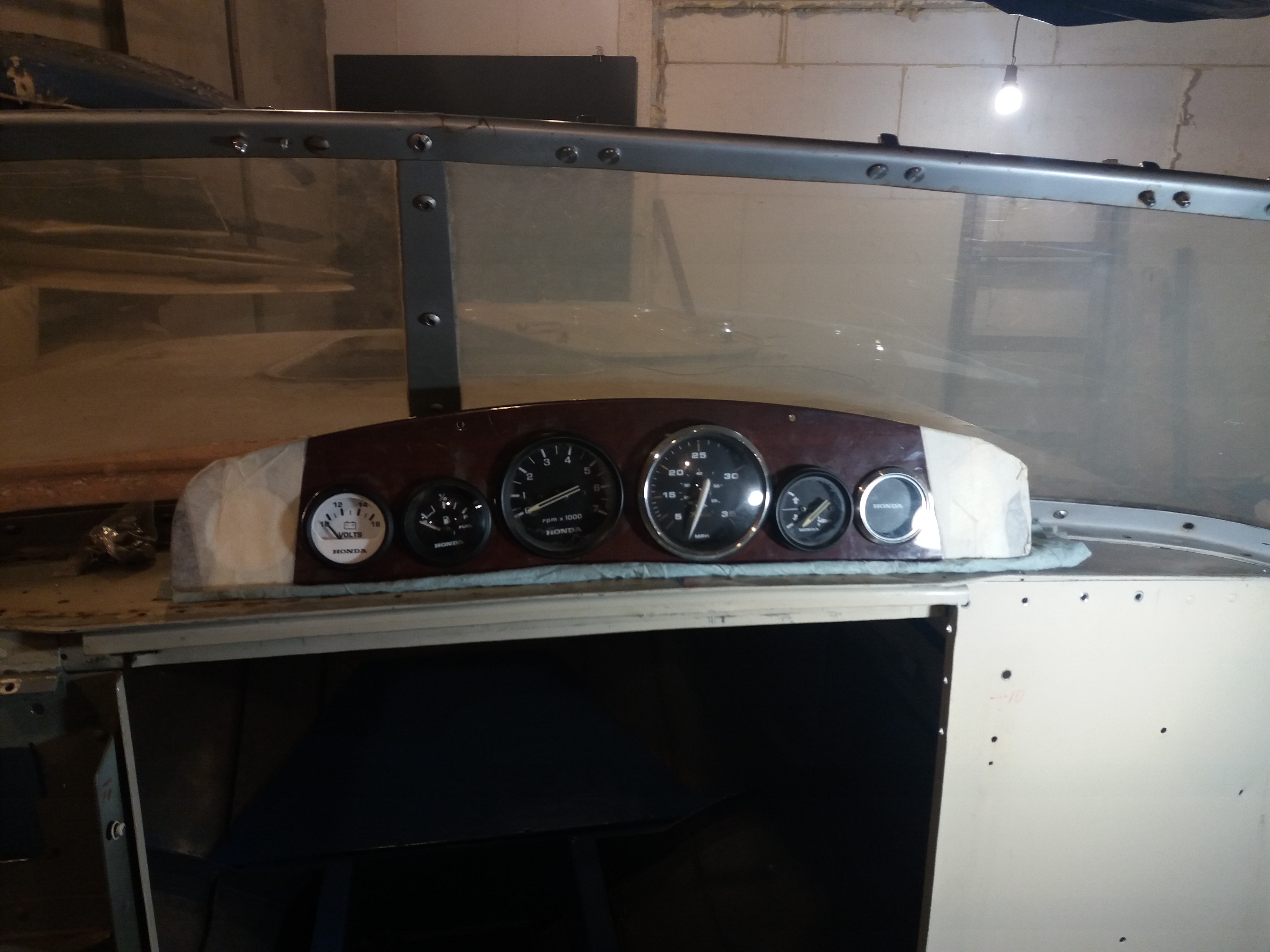

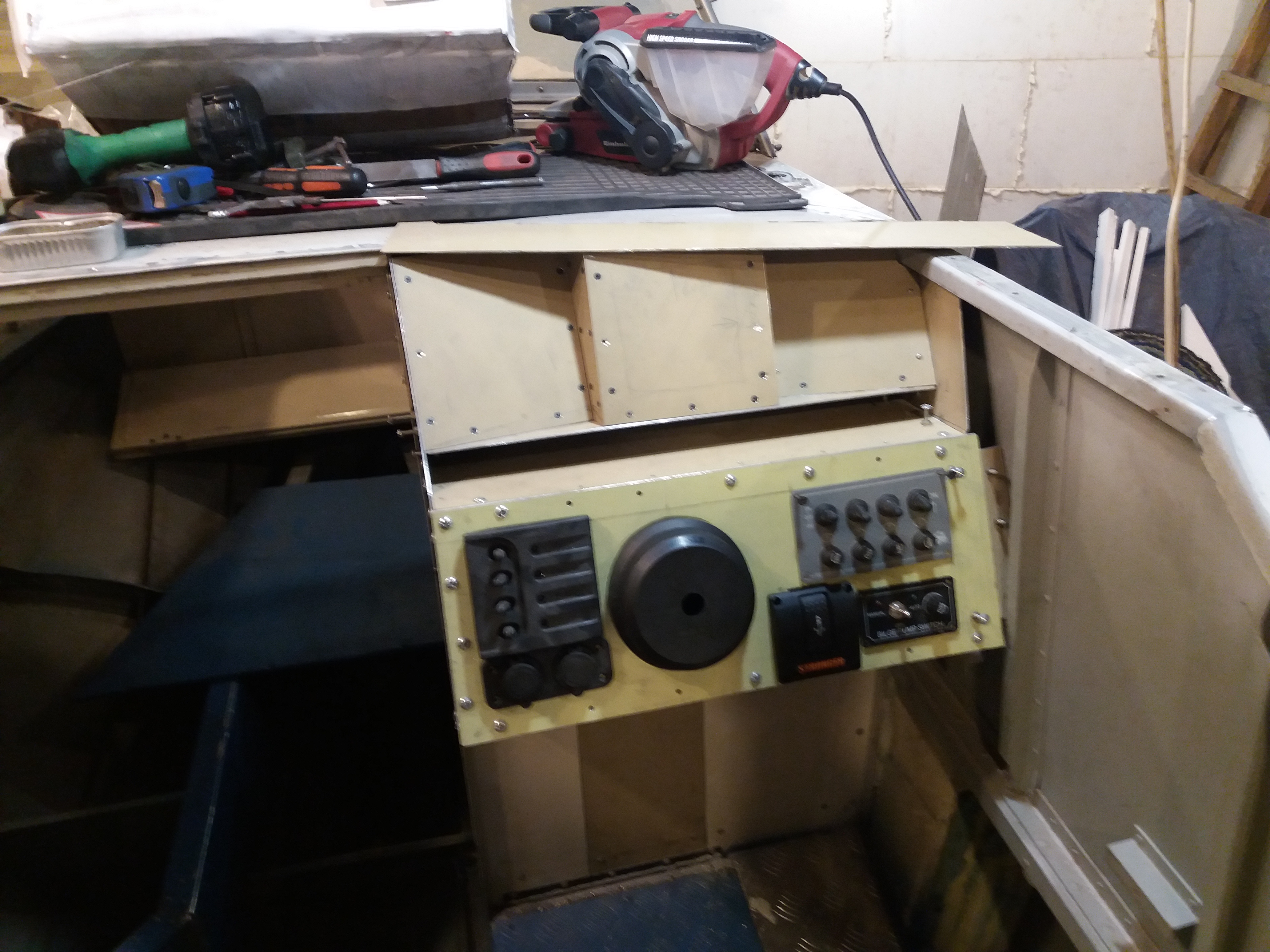

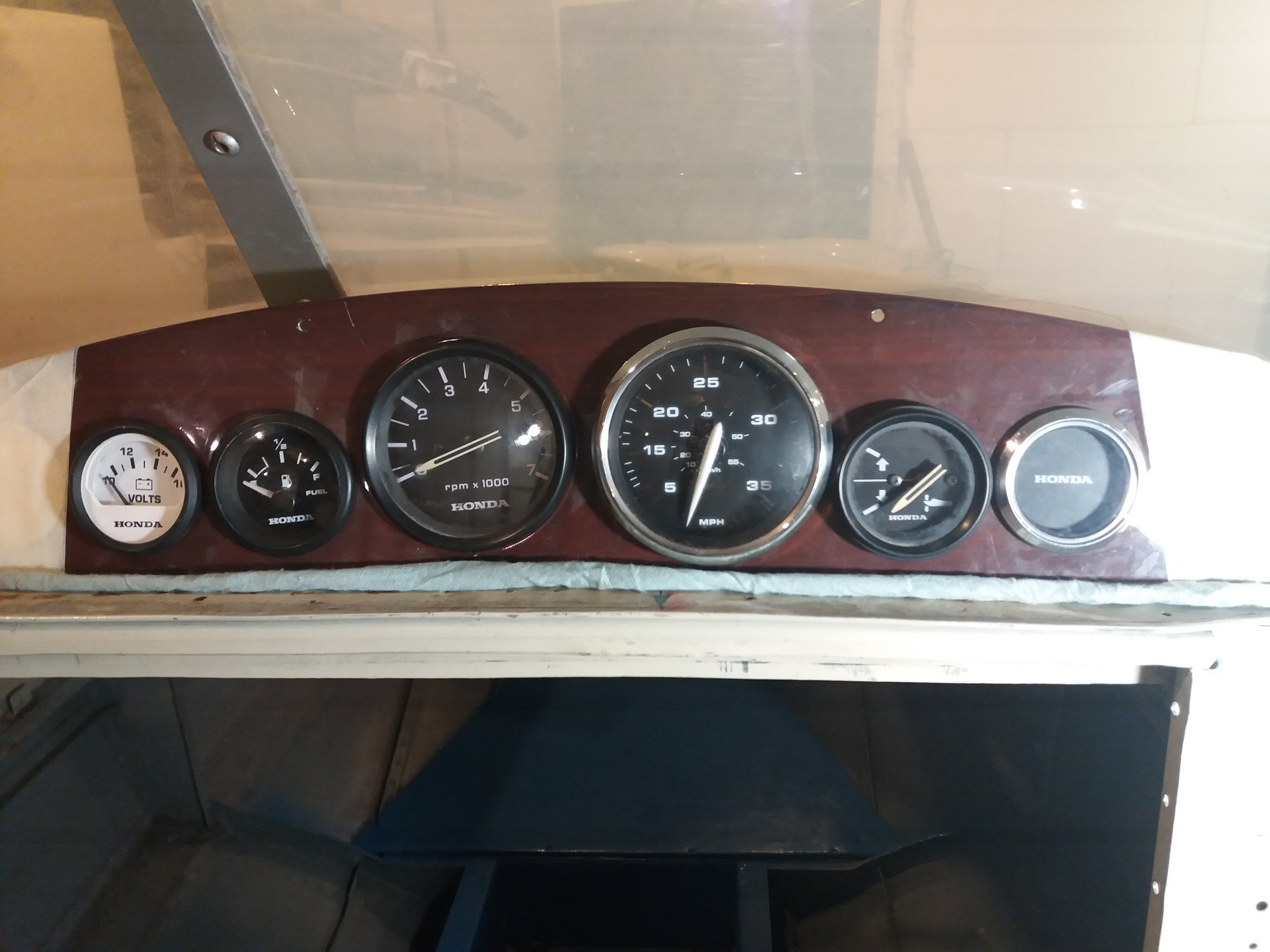

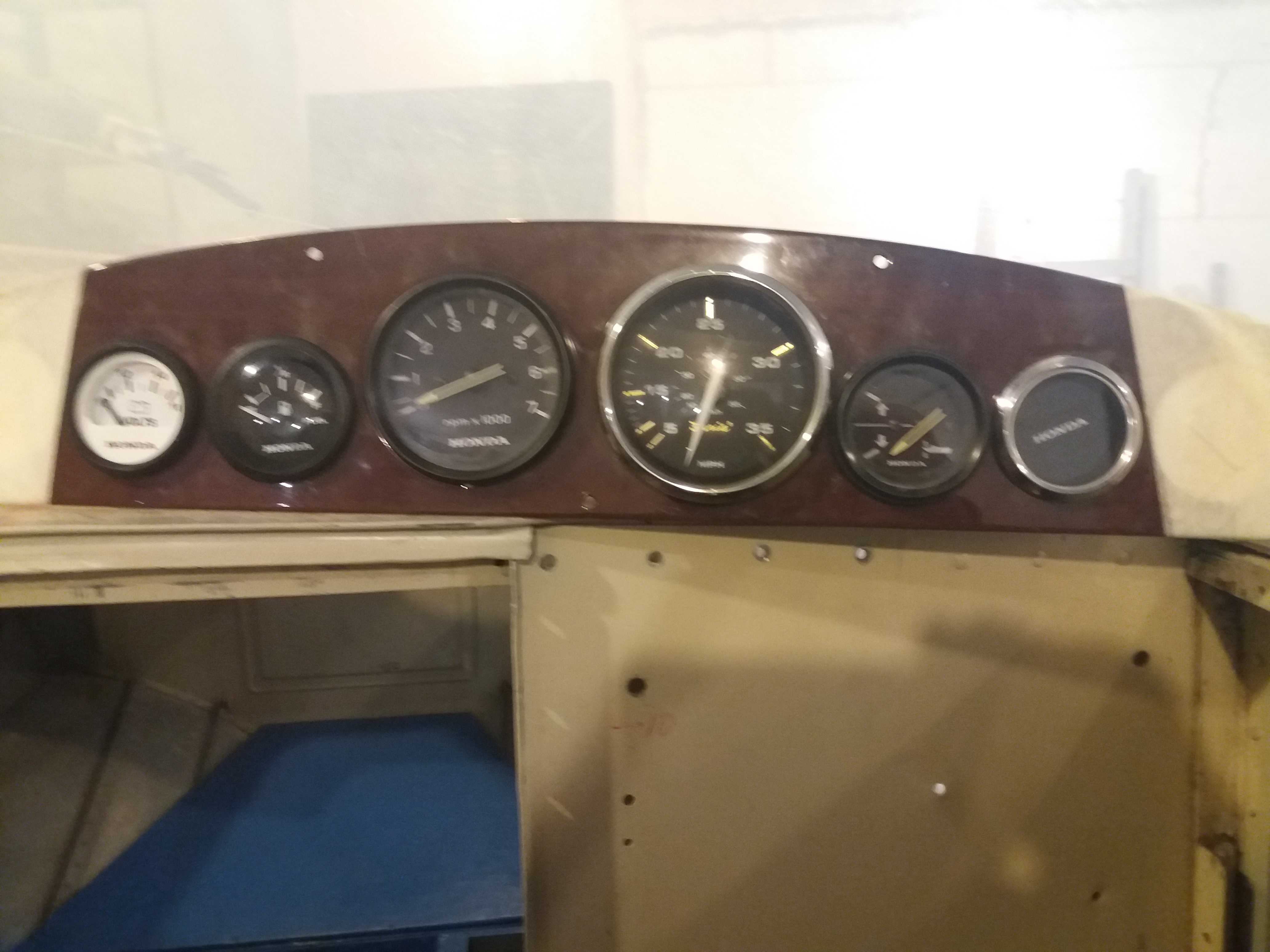

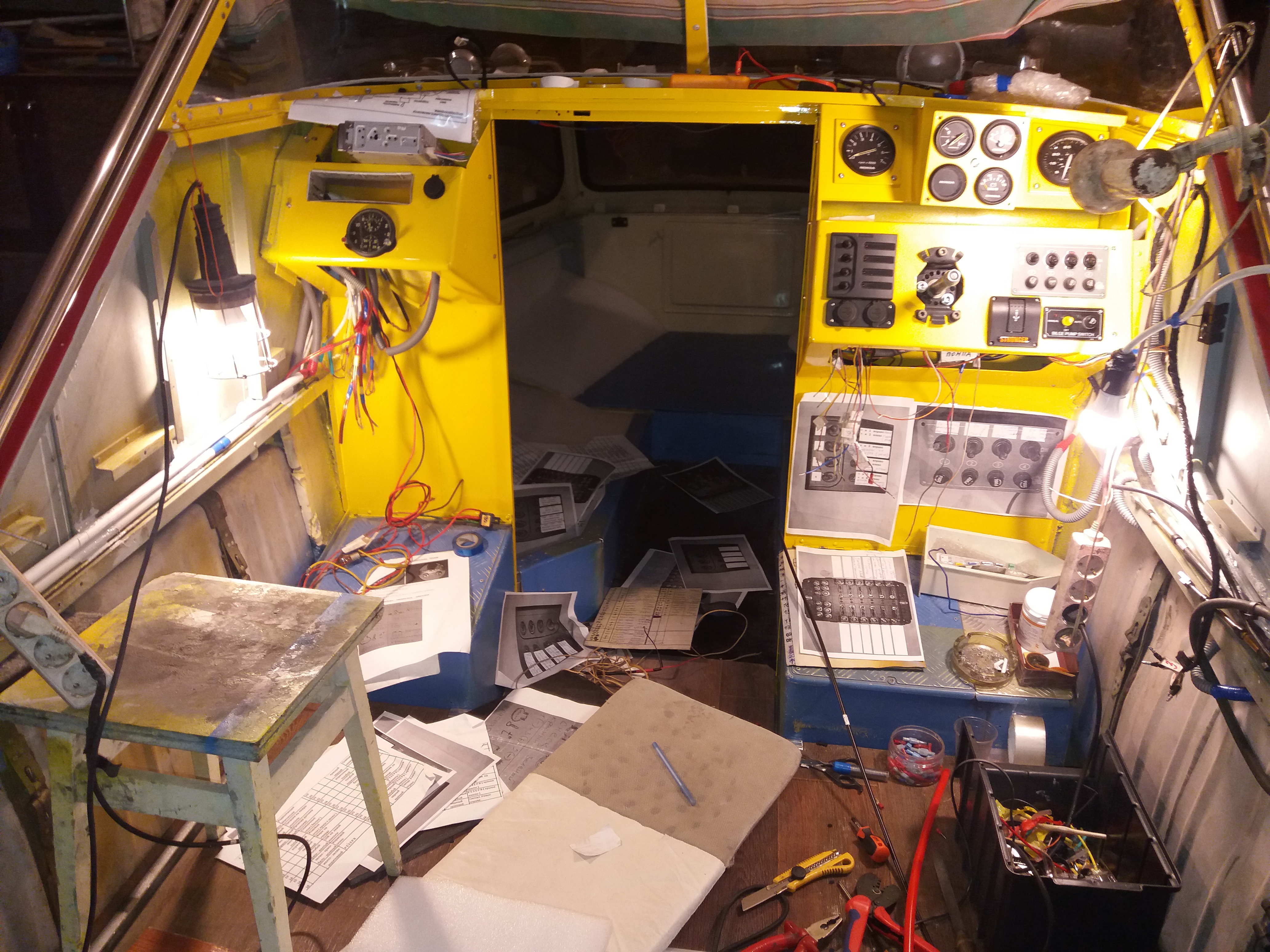

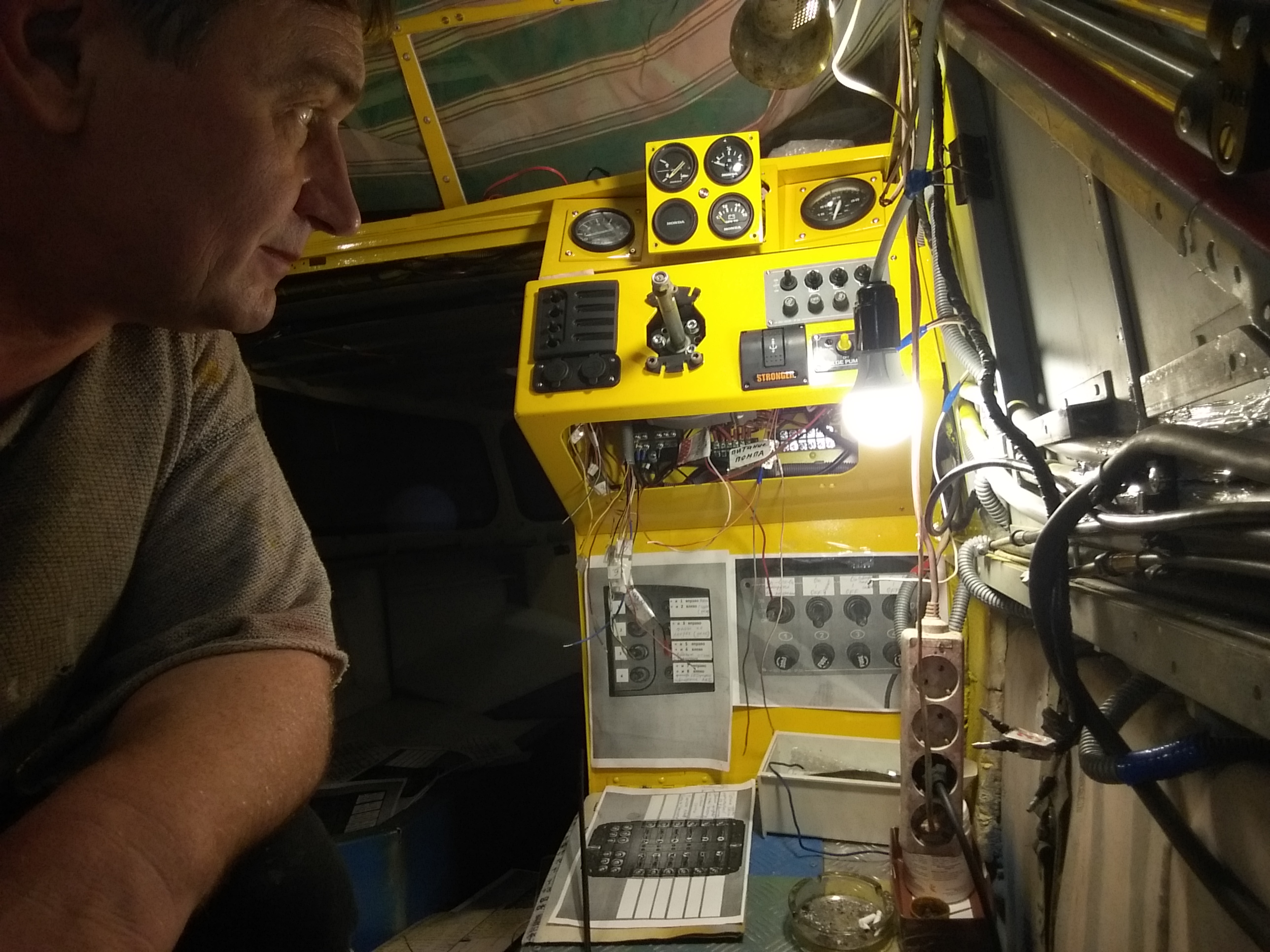

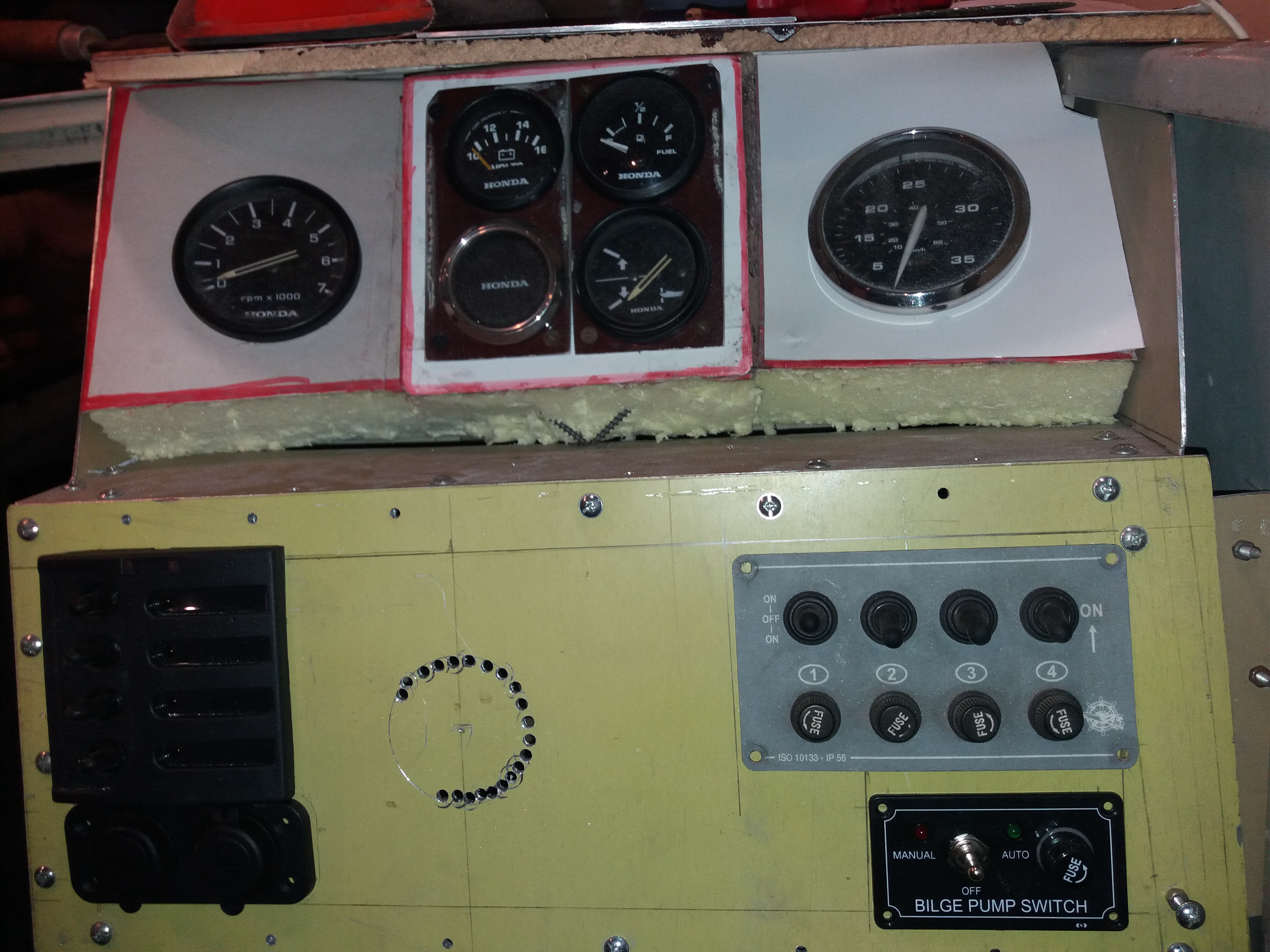

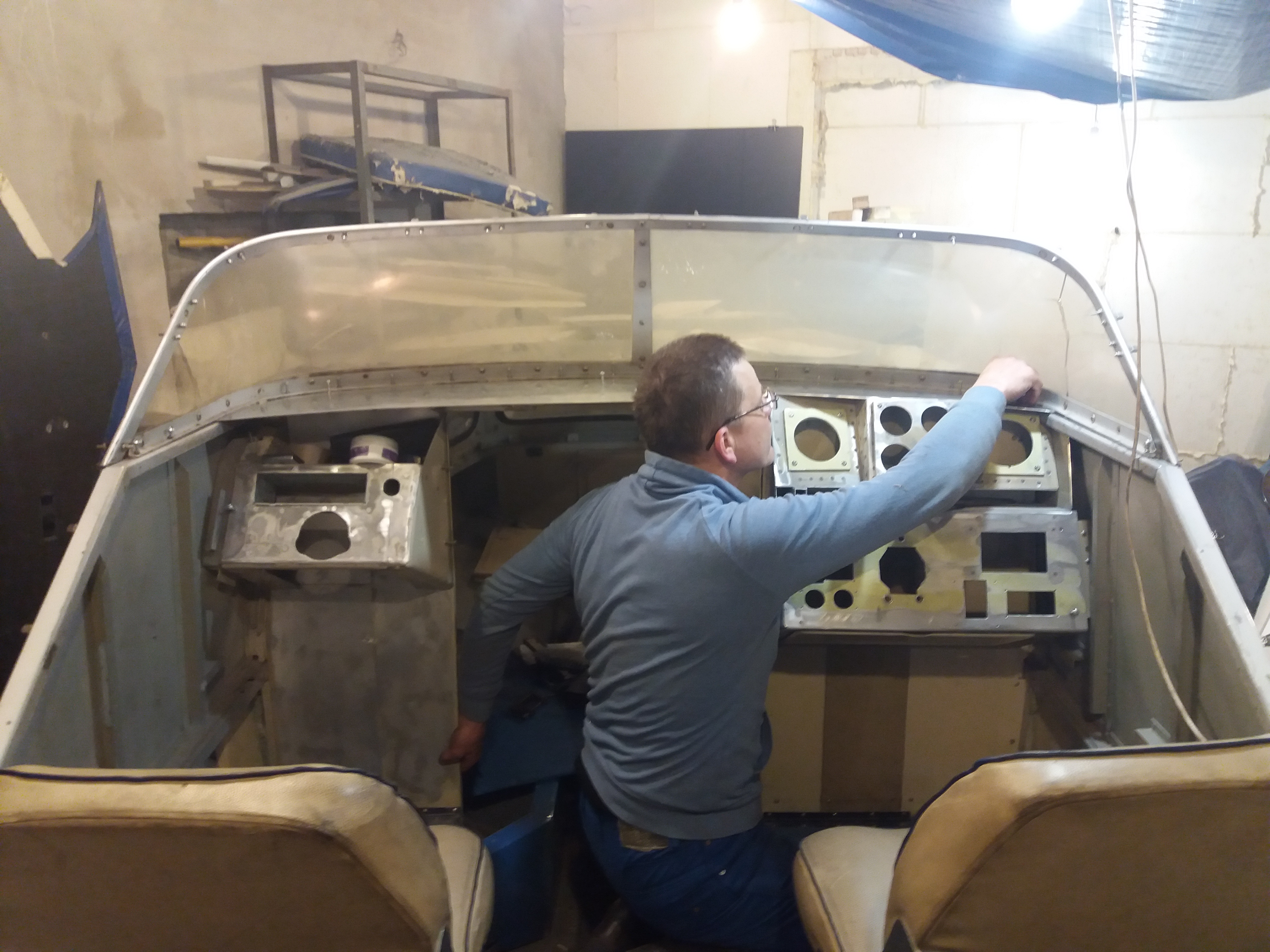

были часы раздумий как все это слепить. Гена снабжал меня и приборами и рамками.Несколько раз менялась вся концепсия размещения приборов. Как бывший летчик могу сказать - приборов много не бывает ! Авиатор подтвердит . Бывает мало места для приборов.
Миниатюры
Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 54
Размер:	2.67 Мб
ID:	159367   Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 52
Размер:	3.10 Мб
ID:	159368   Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 49
Размер:	3.04 Мб
ID:	159369   Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 42
Размер:	3.50 Мб
ID:	159370   Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 42
Размер:	3.50 Мб
ID:	159371   Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 41
Размер:	3.11 Мб
ID:	159372   Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 38
Размер:	3.66 Мб
ID:	159375   Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 37
Размер:	3.25 Мб
ID:	159376

__________________
Українська земля – ти нам Богом дана,
Ти для кожного в серці єдина.

Последний раз редактировалось Моряк; 12.09.2019 в 09:14.
Моряк вне форума   Ответить с цитированием
5 пользователя(ей) сказали cпасибо:
Denis_gl (11.09.2019), Ickarus (11.09.2019), Morgh_Olegovsky (11.09.2019), Nechik (11.09.2019), БОНДЫК (11.09.2019)
Старый 11.09.2019, 11:00   #3 (permalink)
Клубень

Аватар для Моряк

Имя: Олександр
Адрес: Київ
Карапь: Амур-2 Honda-115
Сообщений: 987
Сказал(а) спасибо: 607
Поблагодарили 956 раз(а) в 232 сообщениях
По умолчанию Re: Изготовление консоли на Амур

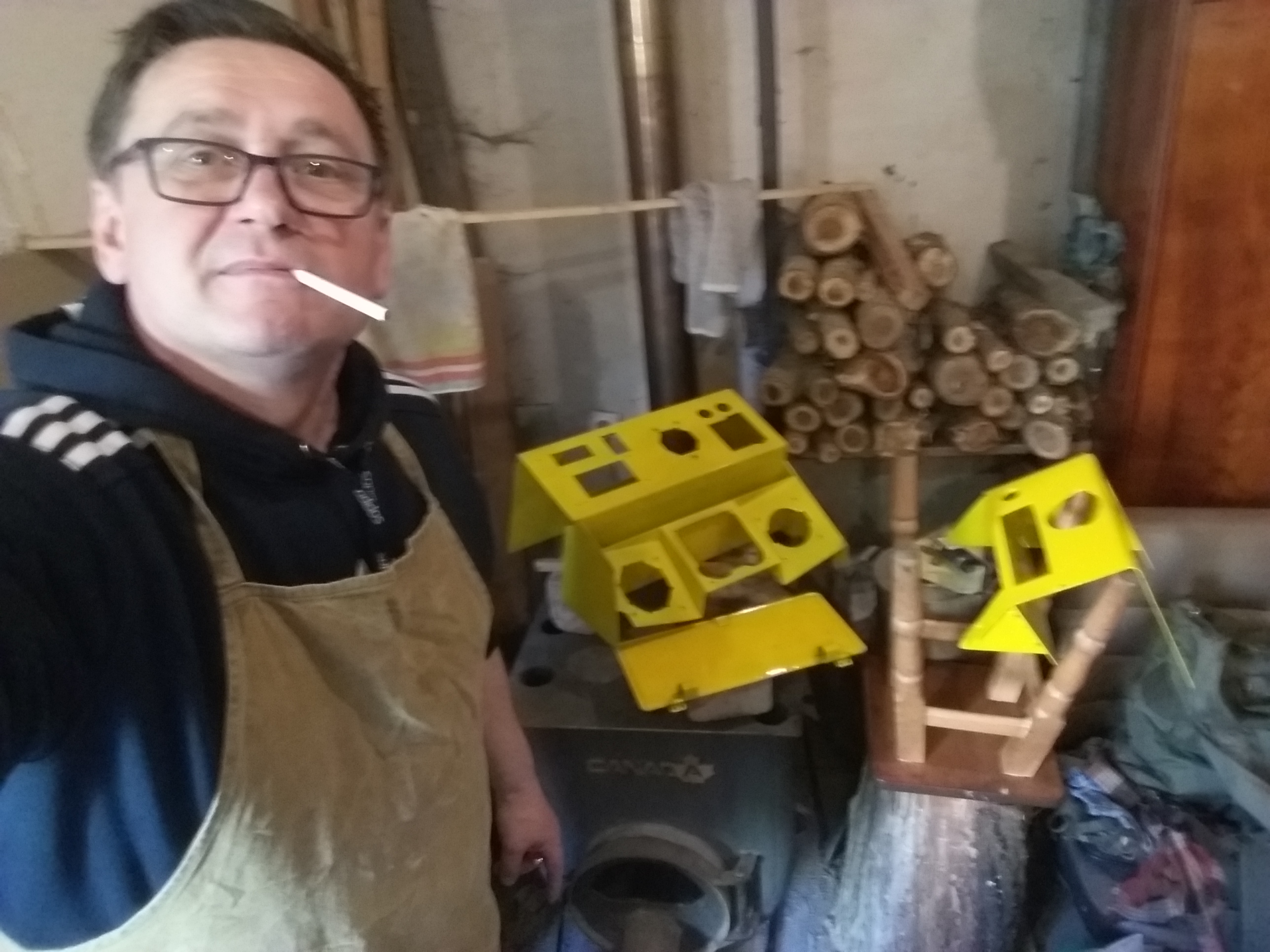

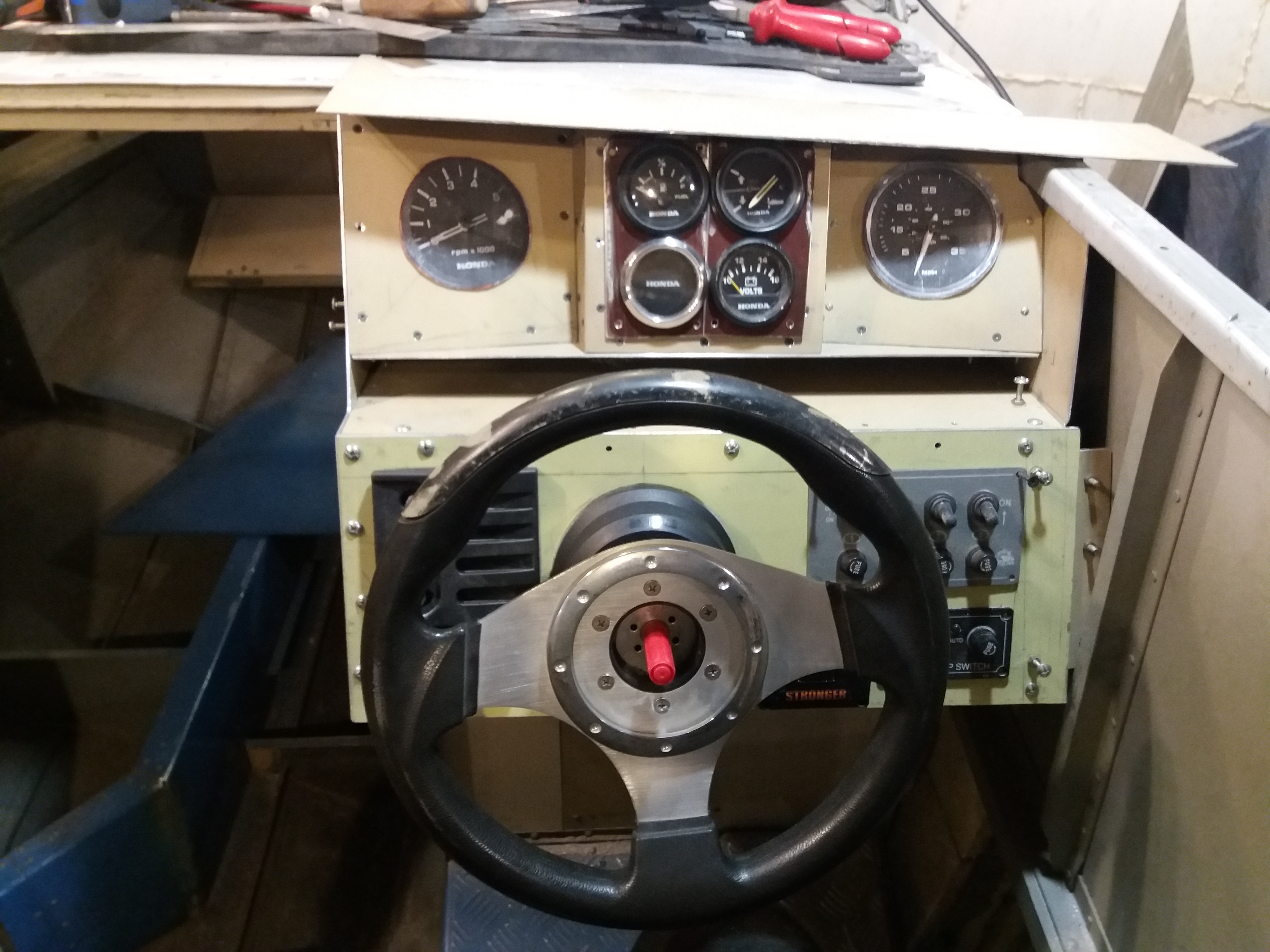

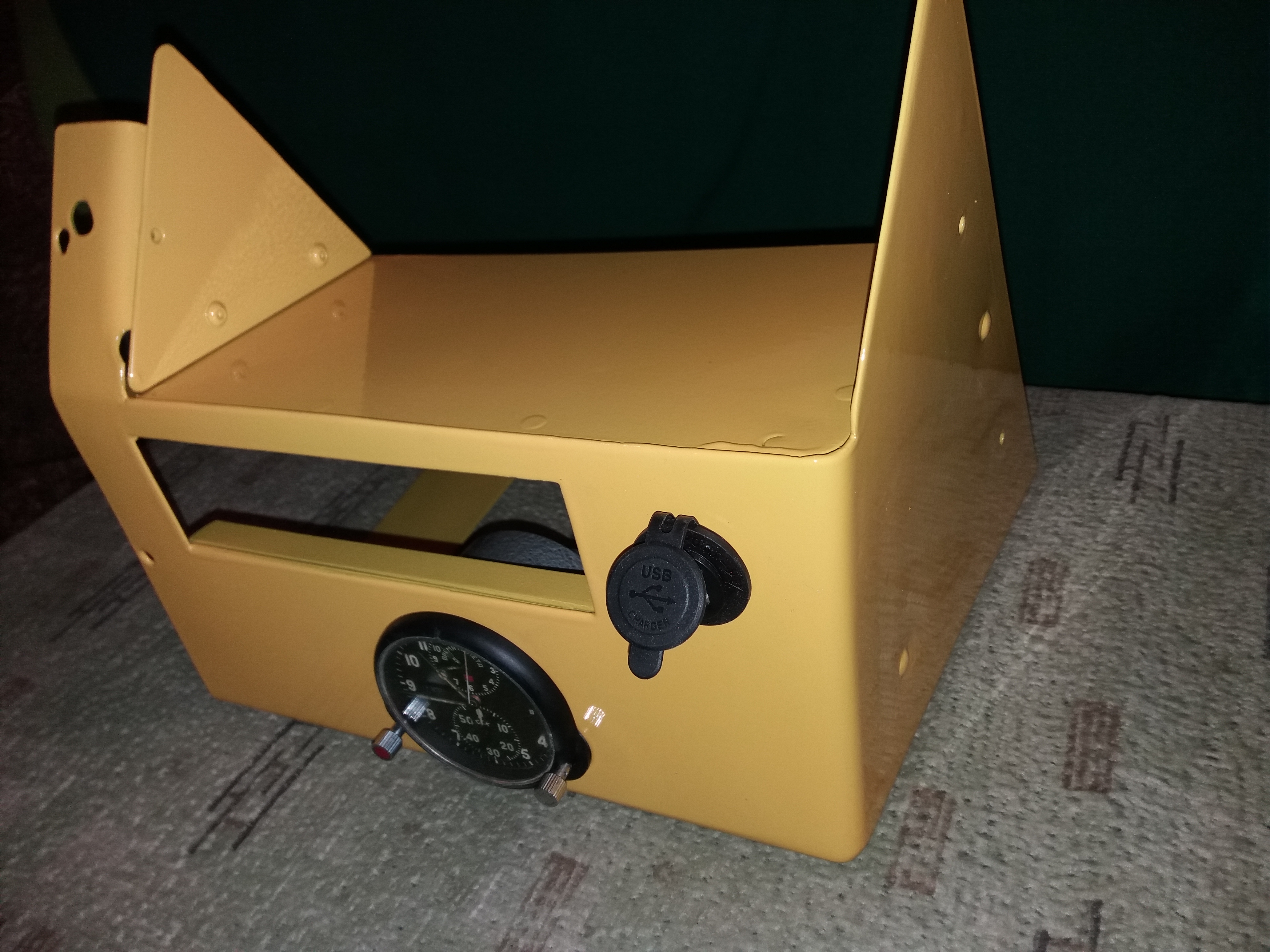

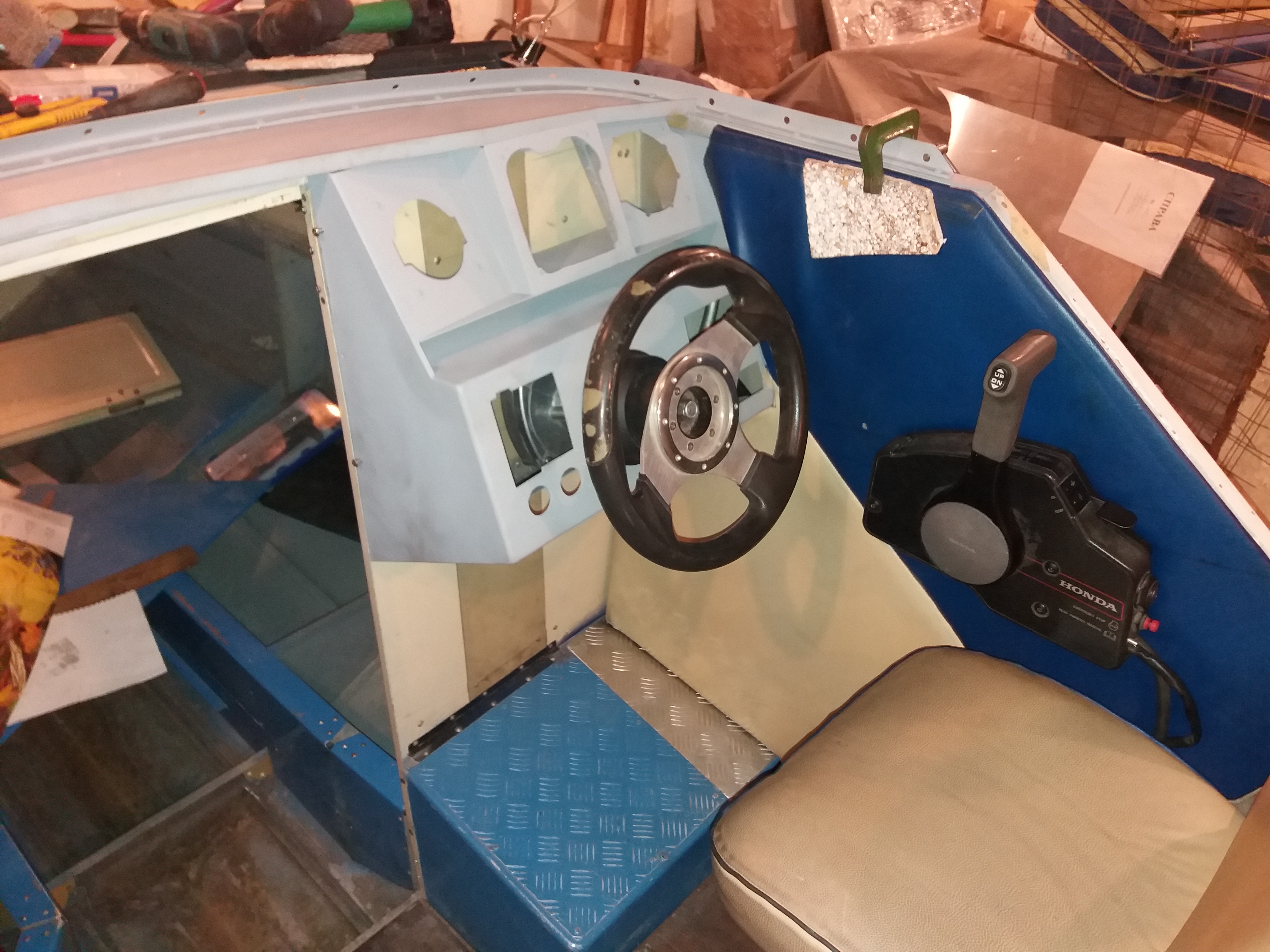

Продолжение работ. В общем результатом я доволен. Глаза боятся - руки делают...

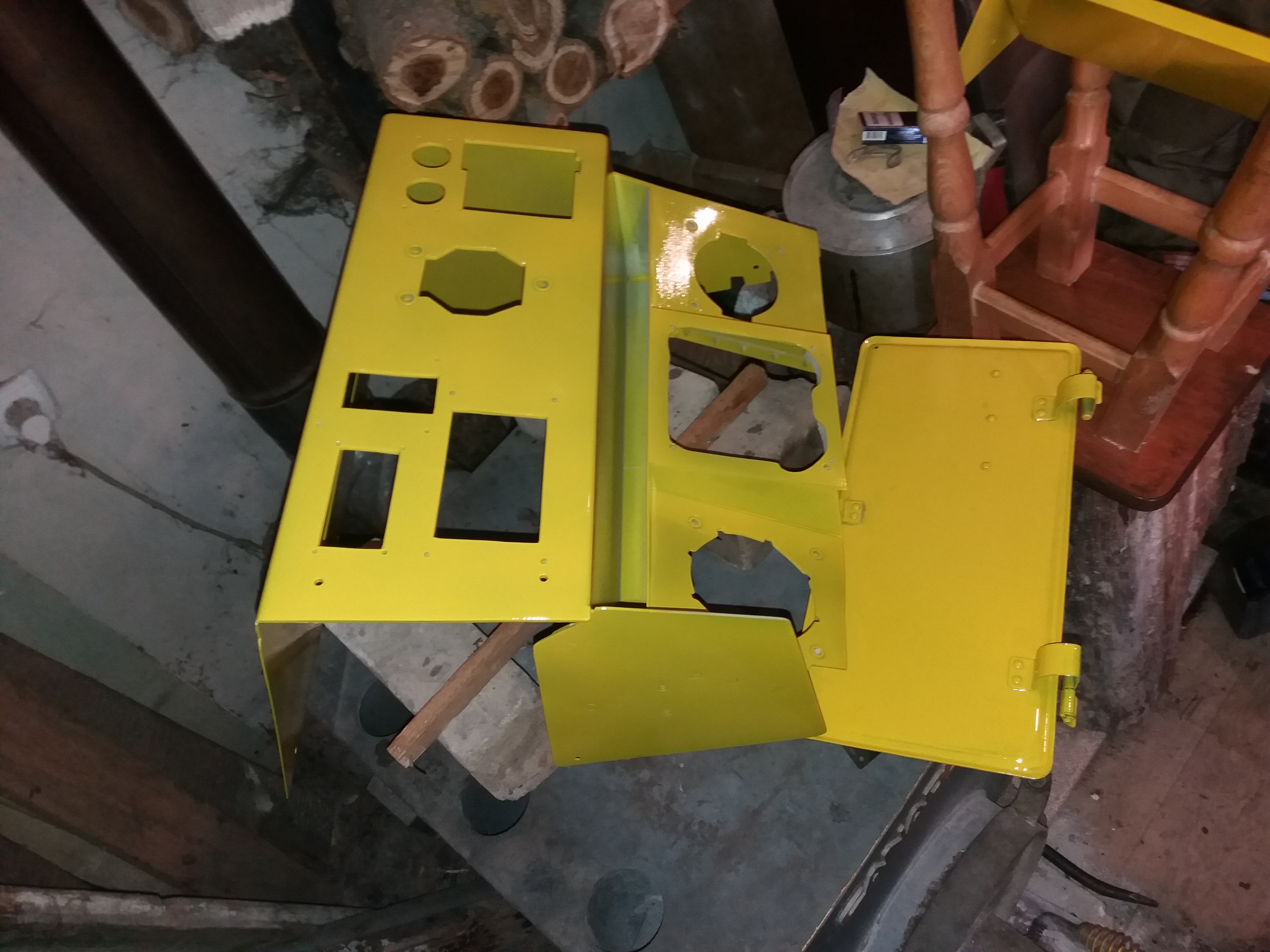

Задают вопрос -Почему желтый цвет ? Ответ- Так увидел художник.
Миниатюры
Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 41
Размер:	4.14 Мб
ID:	159377   Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 32
Размер:	3.28 Мб
ID:	159378   Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 27
Размер:	3.35 Мб
ID:	159379   Нажмите на изображение для увеличения
Название: 15.jpg
Просмотров: 31
Размер:	3.25 Мб
ID:	159380   Нажмите на изображение для увеличения
Название: 17.jpg
Просмотров: 30
Размер:	4.06 Мб
ID:	159381   Нажмите на изображение для увеличения
Название: 18.JPG
Просмотров: 29
Размер:	3.07 Мб
ID:	159382   Нажмите на изображение для увеличения
Название: 19.jpg
Просмотров: 35
Размер:	3.74 Мб
ID:	159383   Нажмите на изображение для увеличения
Название: 20.jpg
Просмотров: 28
Размер:	3.28 Мб
ID:	159386

Нажмите на изображение для увеличения
Название: 22.jpg
Просмотров: 34
Размер:	3.26 Мб
ID:	159388   Нажмите на изображение для увеличения
Название: 23.jpg
Просмотров: 52
Размер:	215.8 Кб
ID:	159389   Нажмите на изображение для увеличения
Название: 24.jpg
Просмотров: 41
Размер:	3.95 Мб
ID:	159390   Нажмите на изображение для увеличения
Название: 26.jpg
Просмотров: 50
Размер:	4.11 Мб
ID:	159392   Нажмите на изображение для увеличения
Название: 31.jpg
Просмотров: 12
Размер:	3.51 Мб
ID:	159400   Нажмите на изображение для увеличения
Название: 30.jpg
Просмотров: 9
Размер:	3.83 Мб
ID:	159401   Нажмите на изображение для увеличения
Название: 29.jpg
Просмотров: 8
Размер:	3.70 Мб
ID:	159402   Нажмите на изображение для увеличения
Название: 28.jpg
Просмотров: 10
Размер:	3.66 Мб
ID:	159403

Нажмите на изображение для увеличения
Название: 27.jpg
Просмотров: 10
Размер:	3.61 Мб
ID:	159404
Изображения
Тип файла: jpg 21.jpg (1.28 Мб, 14 просмотров)
Тип файла: jpg 25.jpg (1.43 Мб, 12 просмотров)
Тип файла: jpg 32.jpg (1.43 Мб, 4 просмотров)
__________________
Українська земля – ти нам Богом дана,
Ти для кожного в серці єдина.

Последний раз редактировалось Моряк; 12.09.2019 в 10:03.
Моряк вне форума   Ответить с цитированием
8 пользователя(ей) сказали cпасибо:
Denis_gl (11.09.2019), Ickarus (11.09.2019), maxer Амур М (11.09.2019), Morgh_Olegovsky (11.09.2019), Nechik (11.09.2019), Serg. (11.09.2019), Авиатор (11.09.2019), БОНДЫК (11.09.2019)
Старый 11.09.2019, 11:37   #4 (permalink)
Участник

Имя: Алексей
Адрес: Киев
Карапь: Bark BT310S + Tohatsu 9.8; Днепр + мотор в поиске
Сообщений: 90
Сказал(а) спасибо: 49
Поблагодарили 13 раз(а) в 9 сообщениях
По умолчанию Re: Изготовление консоли на Амур

Работа проделана огромная. Респект за терпение и упорство! Получилось очень хорошо.
Nechik вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Моряк (11.09.2019)
Старый 11.09.2019, 12:58   #5 (permalink)
Активный участник

Имя: Александр
Адрес: Киев, Борщаговка :)
Карапь: Прогресс 2М
Сообщений: 709
Сказал(а) спасибо: 232
Поблагодарили 265 раз(а) в 113 сообщениях
По умолчанию Re: Изготовление консоли на Амур

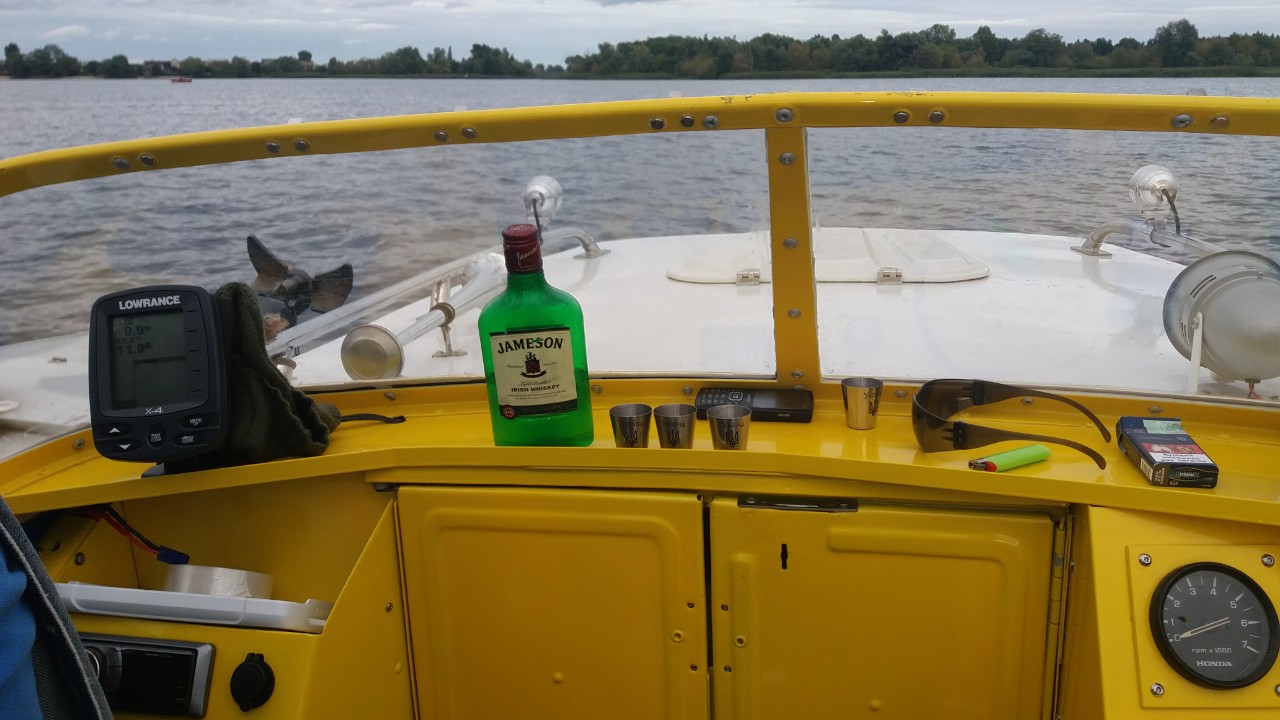

Получилось бомба! Самый главный прибор на новой панели - Джемесон Я так понимаю он сигнализирует о завершенности процесса :)
__________________
Чтобы дойти до цели, надо прежде всего идти.
Ickarus вне форума   Ответить с цитированием
7 пользователя(ей) сказали cпасибо:
Morgh_Olegovsky (11.09.2019), Nechik (11.09.2019), vlad2002 (11.09.2019), Авиатор (11.09.2019), Андрей7 (11.09.2019), БОНДЫК (11.09.2019), Моряк (11.09.2019)
Старый 12.09.2019, 10:34   #6 (permalink)
Клубень

Аватар для Моряк

Имя: Олександр
Адрес: Київ
Карапь: Амур-2 Honda-115
Сообщений: 987
Сказал(а) спасибо: 607
Поблагодарили 956 раз(а) в 232 сообщениях
По умолчанию Re: Изготовление консоли на Амур

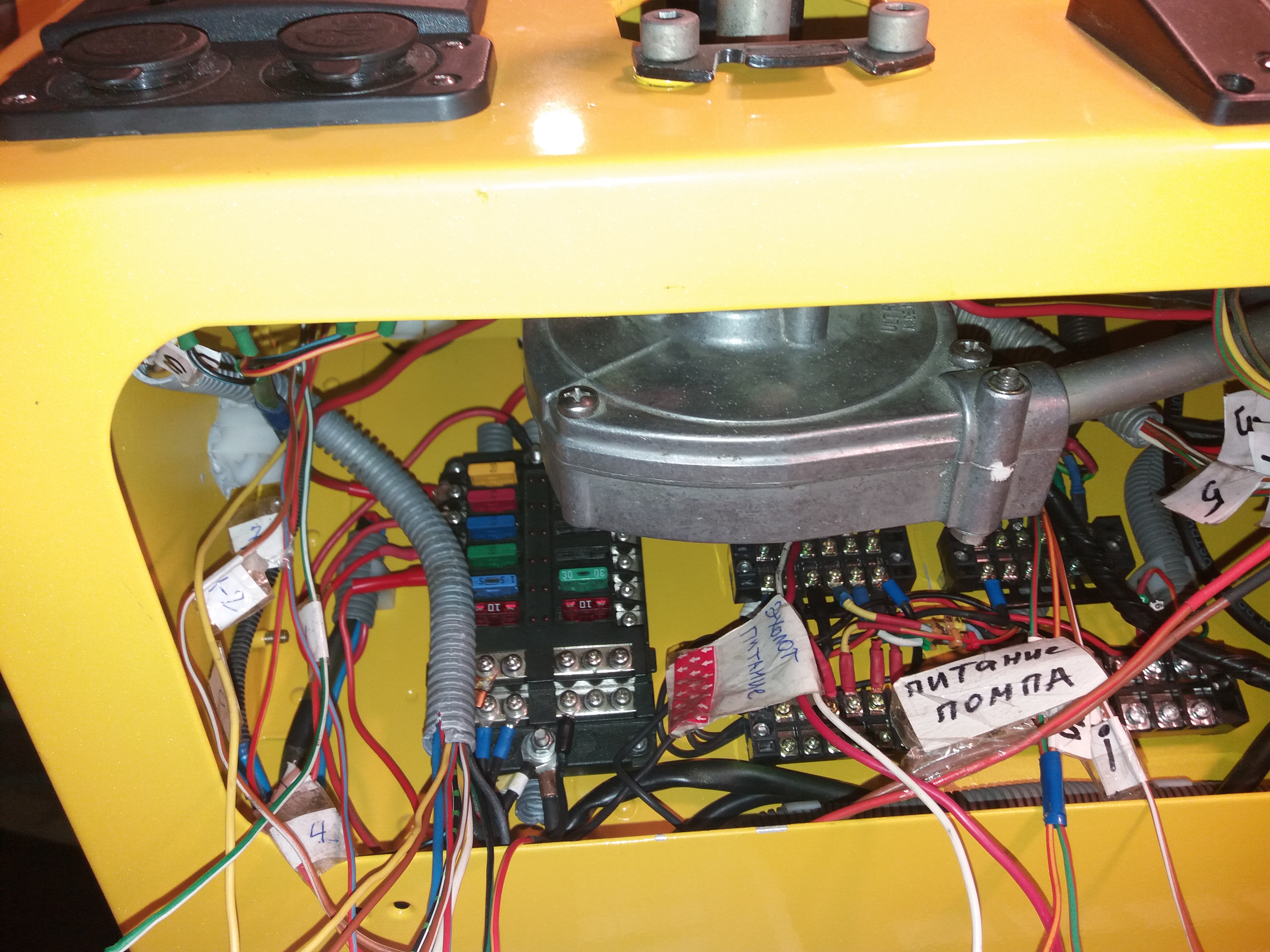

В продолжение темы про Амур-2 хочу еще поделиться процессом установки блоков плавучести из изолона в Амур , про электрику, топливопроводы, баки , гидрошайбы и т.д.
Это все будет в теме Амур-2 Плюсы/минусы
А пока спасибо всем кто поддерживал меня, помогал руками, головой, советом ,пивом и добрым словом
И иногда просто забирал меня из гаража расслабиться
Миниатюры
Нажмите на изображение для увеличения
Название: 700.jpg
Просмотров: 47
Размер:	1.70 Мб
ID:	159405   Нажмите на изображение для увеличения
Название: 701.jpg
Просмотров: 40
Размер:	203.5 Кб
ID:	159406   Нажмите на изображение для увеличения
Название: 702.jpg
Просмотров: 40
Размер:	1.47 Мб
ID:	159407   Нажмите на изображение для увеличения
Название: 703.jpg
Просмотров: 38
Размер:	1.53 Мб
ID:	159408   Нажмите на изображение для увеличения
Название: 707.jpg
Просмотров: 36
Размер:	216.0 Кб
ID:	159411   Нажмите на изображение для увеличения
Название: 708.jpg
Просмотров: 39
Размер:	243.1 Кб
ID:	159412   Нажмите на изображение для увеличения
Название: 710.jpg
Просмотров: 40
Размер:	4.00 Мб
ID:	159414   Нажмите на изображение для увеличения
Название: 711.jpg
Просмотров: 43
Размер:	3.35 Мб
ID:	159415

Нажмите на изображение для увеличения
Название: 712.jpg
Просмотров: 39
Размер:	209.3 Кб
ID:	159416   Нажмите на изображение для увеличения
Название: 713.jpg
Просмотров: 43
Размер:	4.06 Мб
ID:	159417
Изображения
Тип файла: jpg 705.jpg (1.63 Мб, 8 просмотров)
Тип файла: jpg 706.jpg (1.45 Мб, 7 просмотров)
Тип файла: jpg 709.jpg (1.60 Мб, 6 просмотров)
__________________
Українська земля – ти нам Богом дана,
Ти для кожного в серці єдина.
Моряк вне форума   Ответить с цитированием
7 пользователя(ей) сказали cпасибо:
Gonivo (12.09.2019), Ickarus (12.09.2019), Morgh_Olegovsky (12.09.2019), Авиатор (12.09.2019), БОНДЫК (12.09.2019), Влад (12.09.2019), Роман 37 (12.09.2019)
