poman1304 · 24.03.2015, 14:39

Пожалуйста поделитесь электросхемой Mercury 40 eo 2002г.в. и всей возможной инфой по данному мотору.

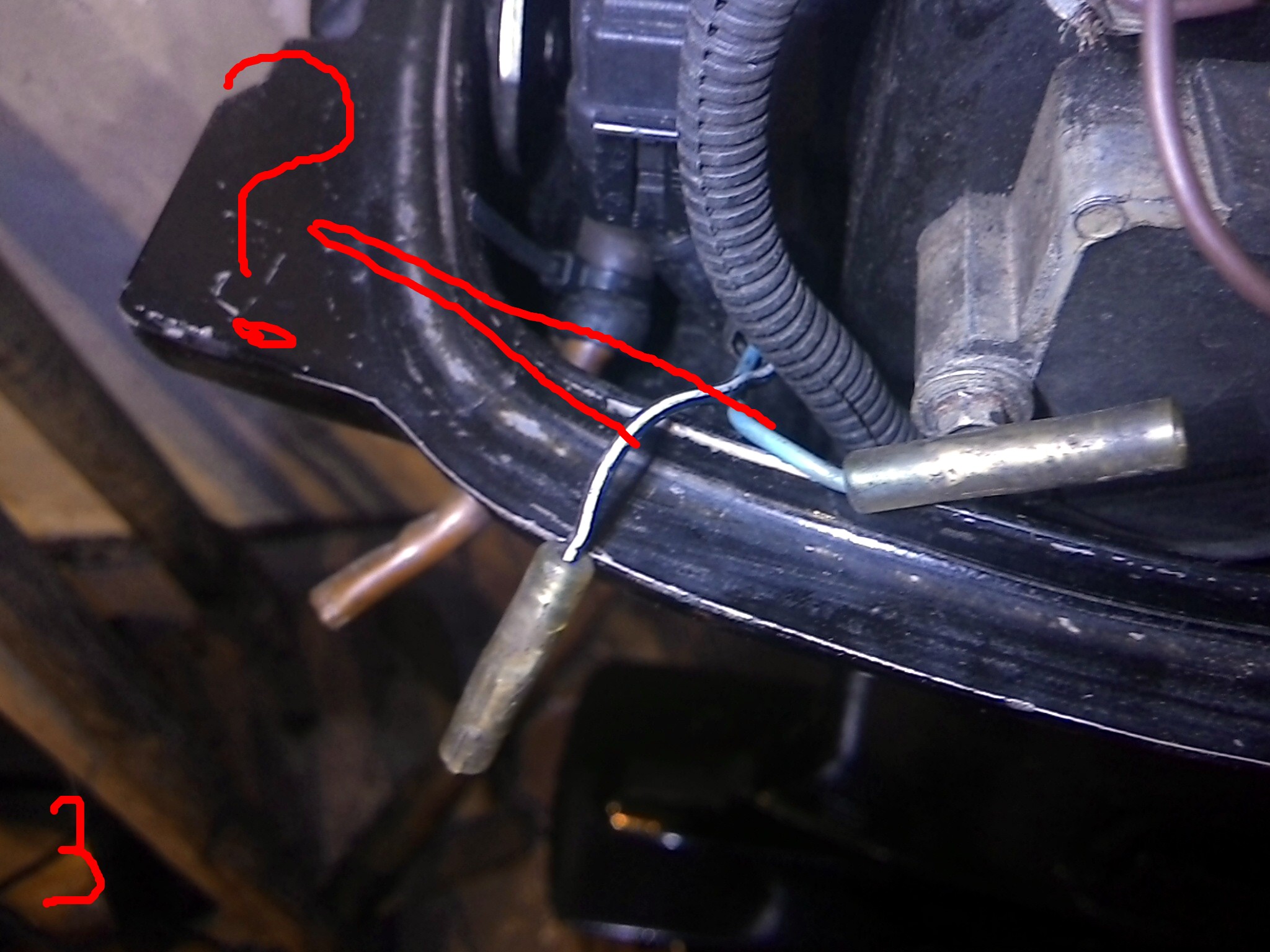

Еще есть пару вопросов по автомиксу.В данный момент он якобы отключен(заглушен),но и маслонасос,и трубочки все есть на моторе.Вопрос.Не автомиксом ли смазывается верхний подшипник коленвала,если автомикс не работает,то будет ли смазываться данный подшипник от топливной смеси из карба.Так же отключены провода датчика уровня масла в бачке(два голубых)))провода.Куда они подключаются,есть два провода один голубой а второй черный с белым (фото3),может туда?Просто я бы автомикс востановил бы и заливал масло с бензом и отдельно в бензин добавлял масло,так было бы спокойнее.

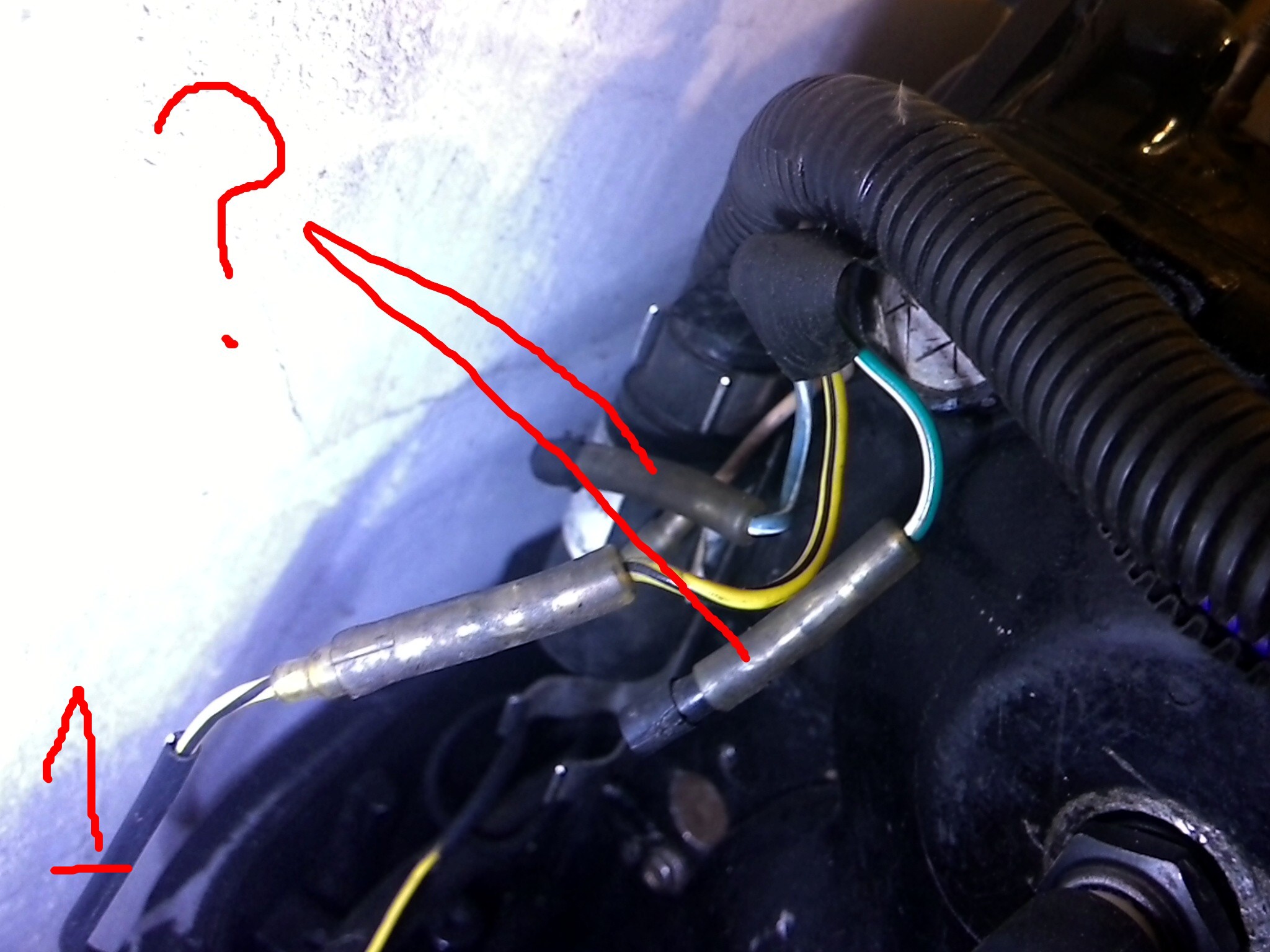

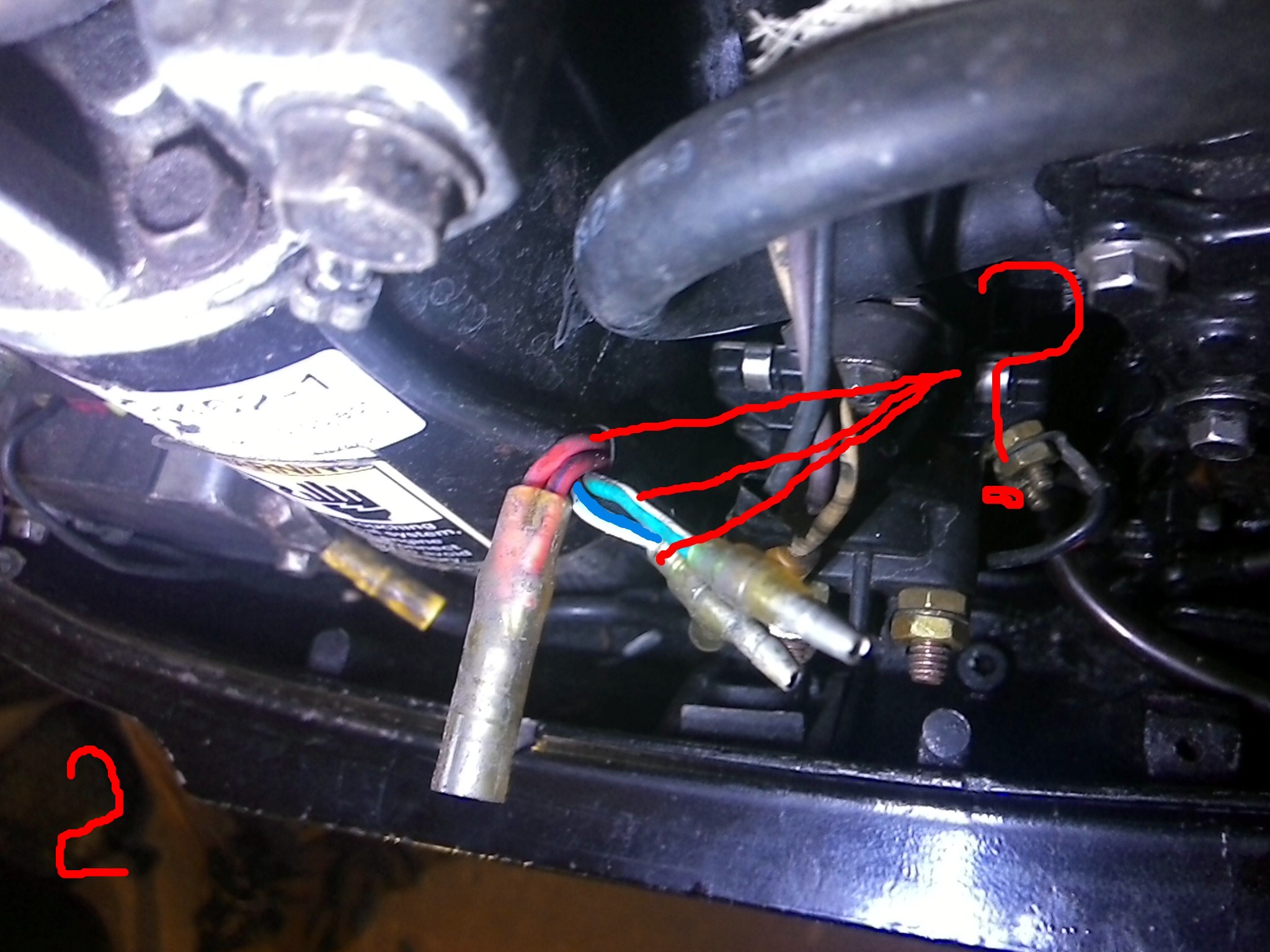

Вопрос еще по проводке на фото что за фишки ?Что на них подключается?
Еще нет датчика перегрева(температуры)двигателя.Куда он подключается и какой принцип работы.Не такой как у ВАЗовского на массу корпуси фишка одна?

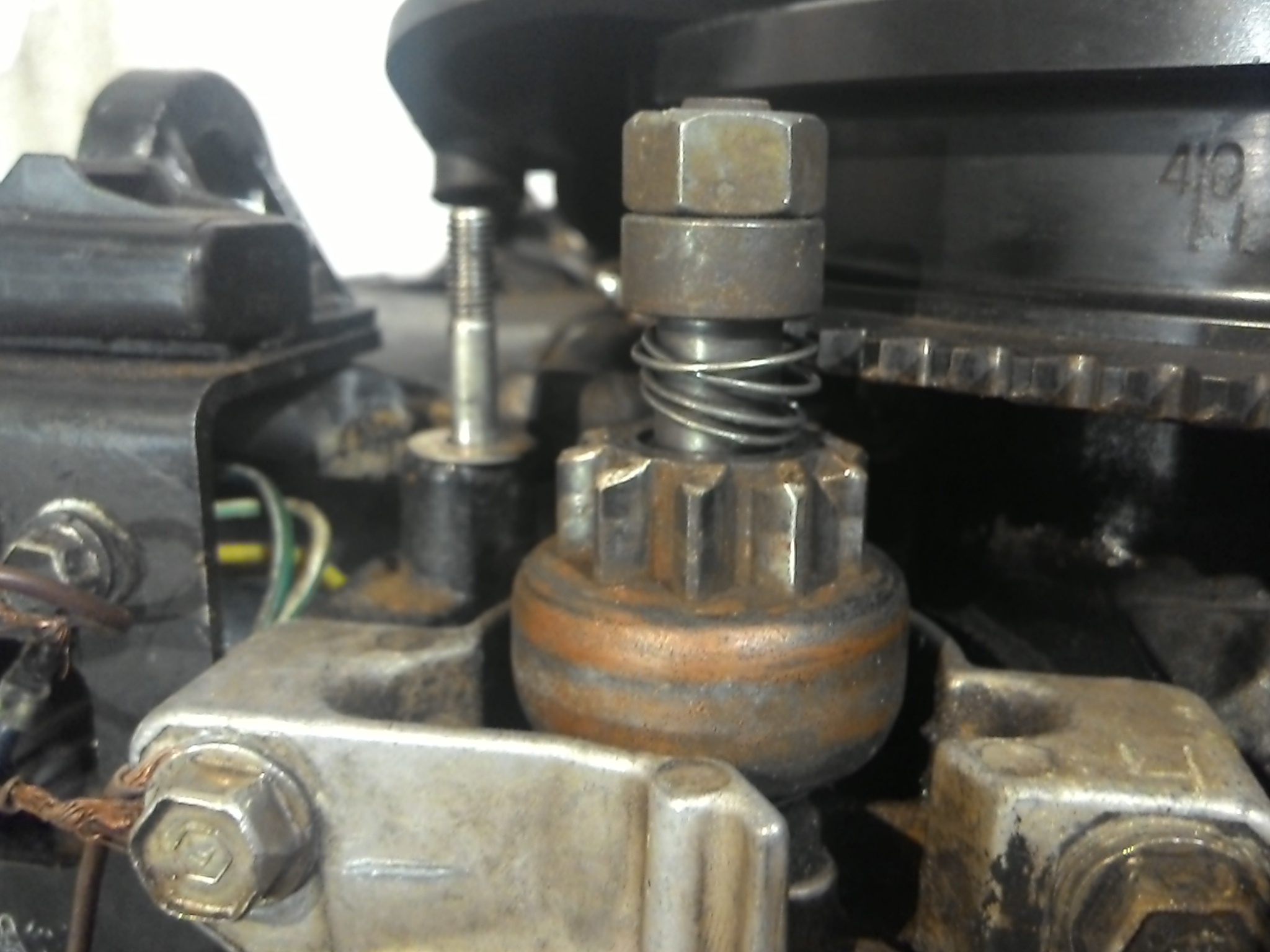

Где можно взять пружинку на стартер та что на фото или чем можно заменить?

Больше не у кого спросить,а интересно знать.До этого была ямаха,знал наизусть двигатель,с мерками дела почти не имел.Если кто-то подскажет буду очень благодарен!

Заранее спасибо

igorkiev · 24.03.2015, 18:00

Сервис-мануал подойдет?
+ на мотолодке Вам народ подскажет

igorkiev · 24.03.2015, 18:06

Эти фотки врятли помогут, но вдруг...
Кстати, с пружинкой на стартере че-то не то у Вас...

poman1304 · 24.03.2015, 18:19

Цитата:

Допис від igorkiev


	Эти фотки врятли помогут, но вдруг... Кстати, с пружинкой на стартере че-то не то у Вас...

Спасибо! Да пружинку скрутило в три погибели,брал мотор уже с такой.Я ее снял подровнял,вроде работает,но хотелось бы поменять.

Добавлено через 1 минуту

Цитата:

Допис від igorkiev


	Сервис-мануал подойдет? + на мотолодке Вам народ подскажет

Уже там)))Пока молчат(((

Гена · 24.03.2015, 23:17

Провода, судя по фото это разводка для управления тримом. Цвета плохо вижу по фото, но насколько разглядел это они. Автомикс в двиг масло не льёт, только в бенз мешает, так что при его отключении всё будет смазываться. если конечно в бензе масло есть.

Alexsandr88 · 26.03.2015, 22:32

Подскажите пожалуйста тоже по меркурий 40 2т! Электростартера у меня нету,но хочу подключить зарядку на акумулятор! скажите какие мне провода вести от мотора к акб что бы шла зарядка? с реле выходит не задействованый 1 желтый, 2 красных ну и один серый(тахометр) и еще есть черно-желтый провод (тоже не задействован)на фото показал от куда он!
http://s017.radikal.ru/i437/1503/a2/2a0c1dae98d4.jpg

Alexsandr88 · 27.03.2015, 18:10

Цитата:

Допис від Alexsandr88


	Подскажите пожалуйста тоже по меркурий 40 2т! Электростартера у меня нету,но хочу подключить зарядку на акумулятор! скажите какие мне провода вести от мотора к акб что бы шла зарядка? с реле выходит не задействованый 1 желтый, 2 красных ну и один серый(тахометр) и еще есть черно-желтый провод (тоже не задействован)на фото показал от куда он! http://s017.radikal.ru/i437/1503/a2/2a0c1dae98d4.jpg

как я понял мне нужно ставить реле зарядки???
отзовитесь кто нибудь!

Гена · 27.03.2015, 23:27

Цитата:

Допис від Alexsandr88


	Подскажите пожалуйста тоже по меркурий 40 2т! Электростартера у меня нету,но хочу подключить зарядку на акумулятор! скажите какие мне провода вести от мотора к акб что бы шла зарядка? с реле выходит не задействованый 1 желтый, 2 красных ну и один серый(тахометр) и еще есть черно-желтый провод (тоже не задействован)на фото показал от куда он! http://s017.radikal.ru/i437/1503/a2/2a0c1dae98d4.jpg

К реле зарядки должны подходить 2 серых от генератора. Ну или врроде такого. Реле зарядки вроде на фтот, но утверждать не буду, фото бы побольше.

Alexsandr88 · 28.03.2015, 17:20

Цитата:

Допис від Гена


	К реле зарядки должны подходить 2 серых от генератора. Ну или врроде такого. Реле зарядки вроде на фтот, но утверждать не буду, фото бы побольше.

http://s017.radikal.ru/i417/1503/ea/0ffa86498677.jpg
http://s015.radikal.ru/i331/1503/f1/5aab464d057a.jpg
http://s018.radikal.ru/i502/1503/5b/50a9051b78fb.jpg
http://s017.radikal.ru/i426/1503/3c/ca8f3527bf2f.jpg

Alexsandr88 · 28.03.2015, 19:36

Есть у кого то вот такая таблица только для моторов Меркурий?
Цветовая кодировка проводки лодочных моторов YAMAHA

Гена · 28.03.2015, 22:46

Цитата:

Допис від Alexsandr88


	Подскажите пожалуйста тоже по меркурий 40 2т! Электростартера у меня нету,но хочу подключить зарядку на акумулятор! скажите какие мне провода вести от мотора к акб что бы шла зарядка? с реле выходит не задействованый 1 желтый, 2 красных ну и один серый(тахометр) и еще есть черно-желтый провод (тоже не задействован)на фото показал от куда он! http://s017.radikal.ru/i437/1503/a2/2a0c1dae98d4.jpg

Это у вас отключенный блок превышения оборотов. Это не реле-регулятор.

jktu · 29.03.2015, 11:41

Цитата:

Допис від Alexsandr88


	Есть у кого то вот такая таблица только для моторов Меркурий?[/url]

http://forum.fregat.kiev.ua/92737-post9.html

Alexsandr88 · 29.03.2015, 15:45

Цитата:

Допис від Гена


	Это у вас отключенный блок превышения оборотов. Это не реле-регулятор.

еще фото
http://s017.radikal.ru/i413/1503/f5/743cb2e19c0f.jpg
http://s018.radikal.ru/i519/1503/f7/368154477a00.jpg
http://s020.radikal.ru/i705/1503/3f/bdbd96d27e13.jpg
http://s010.radikal.ru/i311/1503/09/a7f6ed968a0f.jpg
http://s017.radikal.ru/i400/1503/01/207a72965ee8.jpg
http://s004.radikal.ru/i205/1503/4b/0d608dc19de8.jpg
http://s61.radikal.ru/i171/1503/83/f0c39c259c62.jpg
http://s43.radikal.ru/i099/1503/18/1693ec2af58e.jpg

Гена · 29.03.2015, 17:02

Цитата:

Допис від Alexsandr88


	еще фото http://s017.radikal.ru/i413/1503/f5/743cb2e19c0f.jpg http://s018.radikal.ru/i519/1503/f7/368154477a00.jpg http://s020.radikal.ru/i705/1503/3f/bdbd96d27e13.jpg http://s010.radikal.ru/i311/1503/09/a7f6ed968a0f.jpg http://s017.radikal.ru/i400/1503/01/207a72965ee8.jpg http://s004.radikal.ru/i205/1503/4b/0d608dc19de8.jpg http://s61.radikal.ru/i171/1503/83/f0c39c259c62.jpg http://s43.radikal.ru/i099/1503/18/1693ec2af58e.jpg

Это уже похоже на него.

Alexsandr88 · 29.03.2015, 17:08

Цитата:

Допис від Гена


	Это уже похоже на него.

Гена обьясние мне пожалуйта по подробнее что куда подключить?
тахометр к серому проводу который выходит с реле регулятора? и зарядку на акб как мне сделать?

Гена · 29.03.2015, 19:26

Цитата:

Допис від Alexsandr88


	Гена обьясние мне пожалуйта по подробнее что куда подключить? тахометр к серому проводу который выходит с реле регулятора? и зарядку на акб как мне сделать?

Два провода с под генератора к жёлтым клемам выпрямителя, красную клемму надо прикрутить на втягивающее реле, к нему же и провод от акума. И выпрямитель надёжно посадить на корпус мотора. Серый в проводку на сигнал таха.

Alexsandr88 · 29.03.2015, 20:14

Цитата:

Допис від Гена


	Два провода с под генератора к жёлтым клемам выпрямителя, красную клемму надо прикрутить на втягивающее реле, к нему же и провод от акума. И выпрямитель надёжно посадить на корпус мотора. Серый в проводку на сигнал таха.

А если у меня нету электростартера и втягивающего реле, как тогда бить с зарядкой акб? и там же два красных провода виходят с реле, какой из них?или два вместе?

Гена · 29.03.2015, 20:22

Цитата:

Допис від Alexsandr88


	А если у меня нету электростартера и втягивающего реле, как тогда бить с зарядкой акб? и там же два красных провода виходят с реле, какой из них?или два вместе?

Два вместе соединить с кабелем акума. И хорошо зажать их.

Alexsandr88 · 29.03.2015, 20:26

Цитата:

Допис від Гена


	Два вместе соединить с кабелем акума. И хорошо зажать их.

тоисть эти два провода и должны давать зарядку на акб да?

Добавлено через 1 минуту

Цитата:

Допис від Alexsandr88


	тоисть эти два провода и должны давать зарядку на акб да?

а минус с акб куда подключить?

Гена · 29.03.2015, 21:43

Цитата:

Допис від Alexsandr88


	тоисть эти два провода и должны давать зарядку на акб да? Добавлено через 1 минуту а минус с акб куда подключить?

Да, эти два красных и дают зарядку на акум. Минус подсоединяйте на корпус.
