Машинка и разьем Хонда подключение

[vcmma-vcmma]

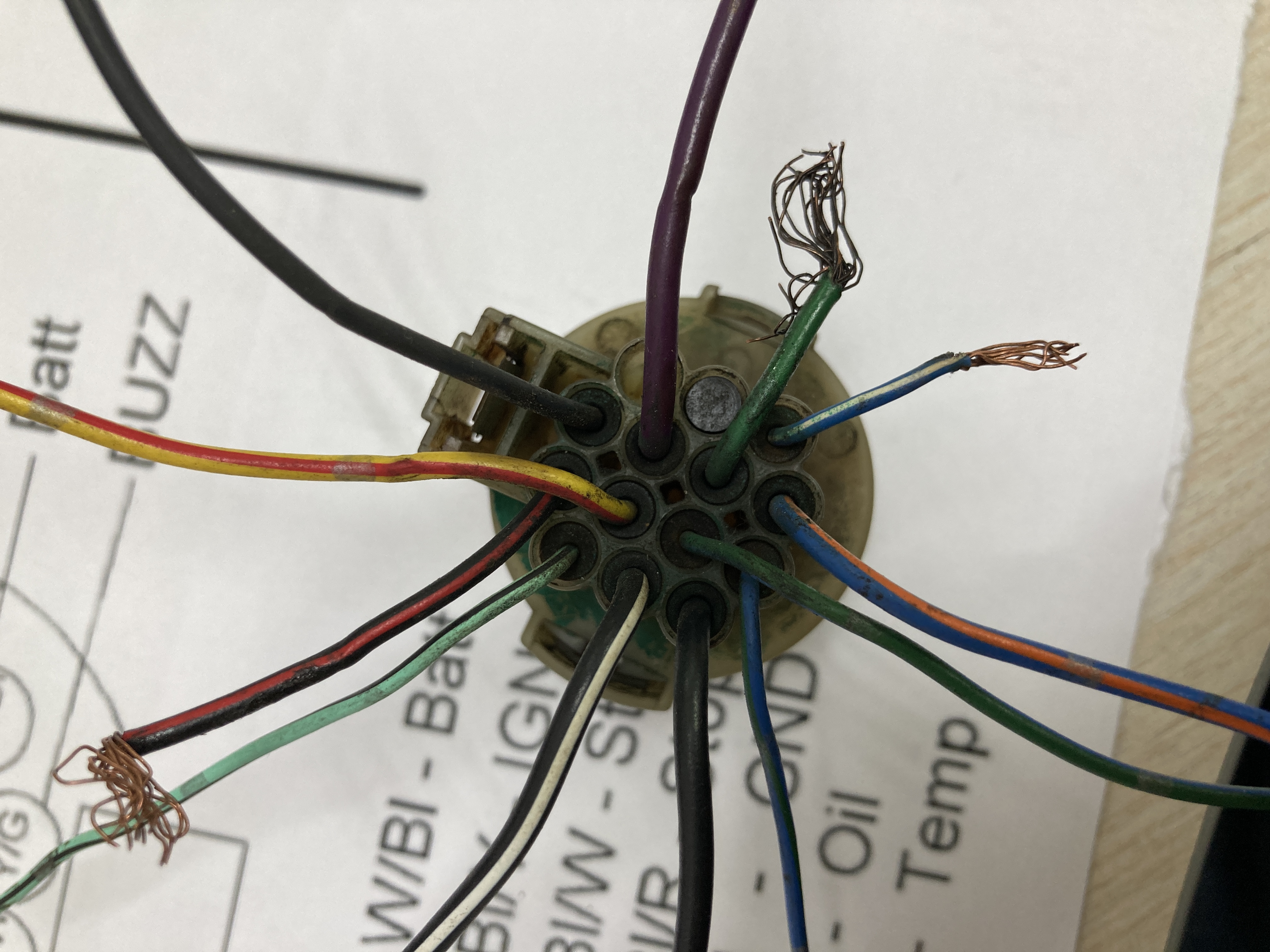

Уважаемые господа, есть спецы по хондам? Есть мотор Хонда 30D, с помощником и была с румпелем. Переделываю по ДУ. Купил ДУ оригинал и с ним отдельно разъем на кабель (положили отрезанный)...перелопатил кучу сервис-мануалов, но таких цветов нигде нет((( может кто знает от каких моделей эти девайсы? Где пишется модель ДУ?

[Ромео]

Командер от инжекторной хонды .снимите заднюю крышку командера и там все провода как на ладони.видно какой куда подключен.возмите схему от своего мотора и подключите согласно вашего мотора.

[vcmma-vcmma]

Я понимаю, спасибо) вообще думал, что у инжекторных уже 4 лампы, в тч чекинжин. У моей две(. Просто цвета совсем другие на 40%, от слова «совсем»(…и на разъёме такая же история(

[Makar82]

три провода это кнопка трим, два провода кнопка чеки, еще два провода это кнопка нейтрали, остальное замок.
Не вижу ничего сложного..

[vcmma-vcmma]

Цитата: Допис від Makar82  три провода это кнопка трим, два провода кнопка чеки, еще два провода это кнопка нейтрали, остальное замок. Не вижу ничего сложного..

Ну...кому то сложно(
Кстати распиновку и от чего машинка - я нашел (на моторке подсказали) машинка точно с такими же цветами для BF15-20
остались вопросы:
1. От какой модели штекер? (конечно уже легче стало), можно и подобрать, но нет точной распиновки проводов на самом штекере для 30D )
2. И почему с двумя лампами у 15-20 три провода, а у 30 - четыре
Наиболее актуально конечно - распиновка в штекере на 30D, остальное...позовем электрика...если найдем(, а то так и придется самому "копать"

[РЫБОЕД- ЭКСПЕРТ]

Вопрос не по теме.
Может у кого есть фото Хонды 30 Д со снятой крышкой разъемов?

[vcmma-vcmma]

Цитата: Допис від РЫБОЕД- ЭКСПЕРТ  Вопрос не по теме. Может у кого есть фото Хонды 30 Д со снятой крышкой разъемов?

Не понял(…это боковая слева по ходу движения?…если эта, есть рисунки в сервис-мануале

[РЫБОЕД- ЭКСПЕРТ]

Цитата: Допис від vcmma-vcmma  Не понял(…это боковая слева по ходу движения?…если эта, есть рисунки в сервис-мануале

Да. Спасибо за совет.... Очень помогли с решением вопроса... Рисунок рисунком, разбирайтесь сами, я попросил фото)

[vcmma-vcmma]

Цитата: Допис від РЫБОЕД- ЭКСПЕРТ  Да. Спасибо за совет.... Очень помогли с решением вопроса... Рисунок рисунком, разбирайтесь сами, я попросил фото)

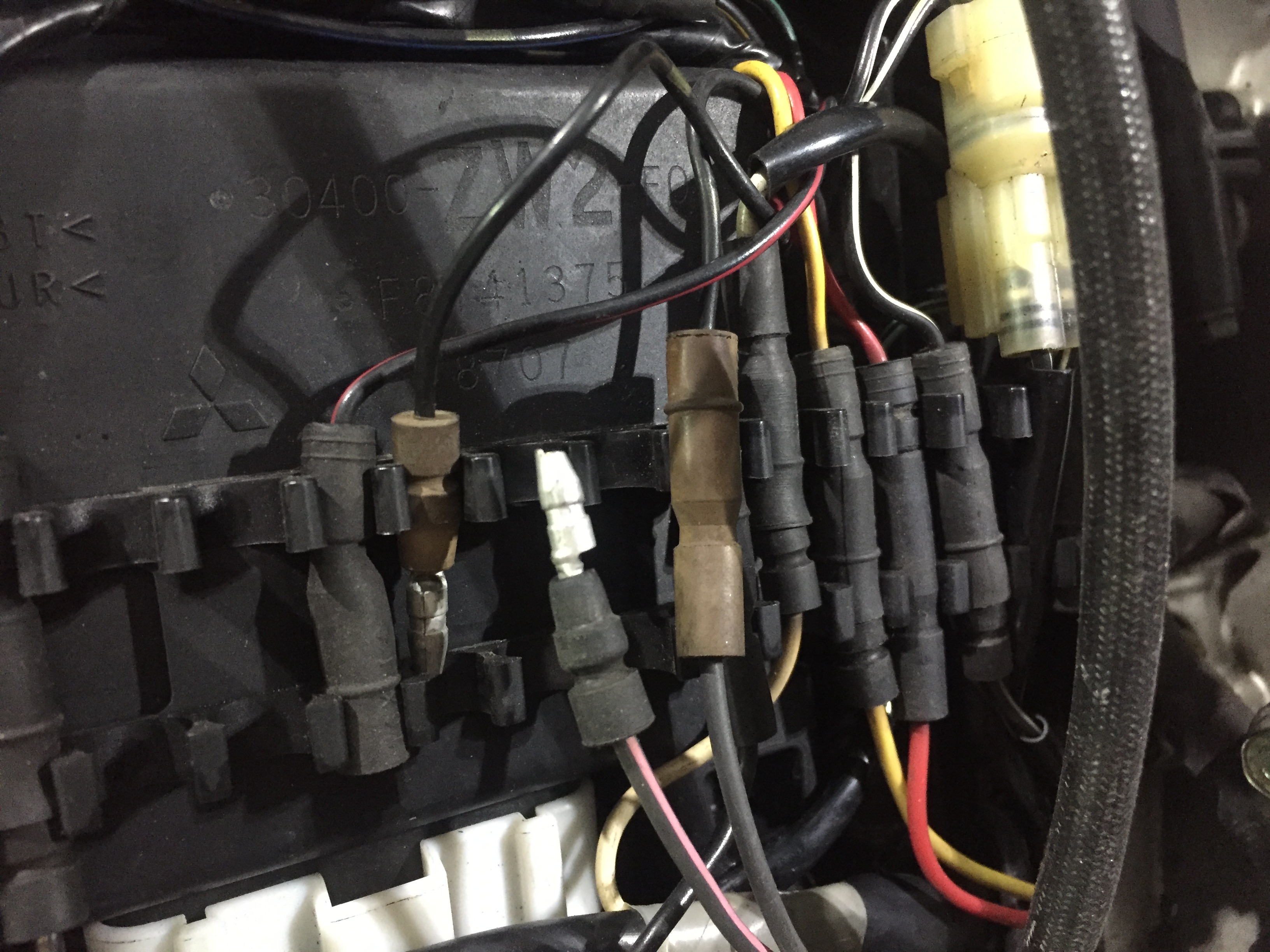

Нет, ну чего обижаться то?)...просто да же по мануалам они разные у разных моделей (румпель, мультирумпель, пду)...или Вам все равно? У меня мотор в сервисе, как доеду-сделаю получше, нашел вот такую фото в наличии
зы: два верхних провода разъединены (черн и черно/красн) это на чеку аварийную
