Электро сеть Mercury 15 (4t/4-х тактный)

[Novell]

Наконец то всего за год я его победил :))))))

Цвета проводов с сайта Меркури....

What are the general wiring colors used on Mercury outboard engines?
Mercury/Mariner Standard Outboard Wiring Color Code
Color Where Used / Function
Black All Ground
Brown Reference Electrode MerCathode System
Orange Anode Electrode MerCathode System
Lt. Blue/White Stripe Trim UP Switch
Lt. Green/White Stripe Trim DOWN Switch
Brown/White Stripe Trim Sender to Trim Gauge
Purple/White Stripe Trim "Trailer" Switch
Gray Tachometer Signal
Black/Yellow Stripe Shorting or Stop Circuit
Pink Fuel Sender to Gauge
Red Unprotected Wire from Battery
Red/Purple Stripe Protected (Fused) Wire from Battery
Red/Purple Stripe Protected (12 Volt +) to Trim Panel Control
Purple Ignition (Switch) to 12 Volt Positive
Tan Temperature Switch to Warning Horn
Tan Temperature Sender to Temperature Gauge
Tan/Blue Stripe Temperature Switch to Warning Horn
Yellow Starter Solenoid to Starter Motor
Yellow Starter to Regulator (Charging Circuit)
Yellow/Red Stripe Start Switch to Start Solenoid to Neutral Start Switch
Yellow/Black Stripe Choke (Enrichener System)
Green with Color Stripe Switch Box to Coil - Striped and Numbered
White/Black Stripe Bias Circuit (Switch Boxes)
The ABYC Recommended Colors
Color Where Used / Function
Yellow/Red Starting Circuits
Brown/Yellow or Yellow Bilge Blowers
Dark Grey Navigation Lights & Tach Signals
Orange Accessory Feeds
Brown Pumps
Purple Instrument Feeds
Dark Blue Cabin and instrument Lights
Light Blue Oil Pressure
Tan Water Temperature
Pink Fuel Gauge Sender

Стандартный цветовой код проводов ПЛМ Mercury/Mariner
чёрный-все провода заземления (общ. или "земля")
коричневый-контрольный электрод(система:Mercathode System)
оранжевый -анодный электрод(система: Mercathode System)
светло-синий/белая полоса-наклон ПЛМ вверх (UP)
светло-зелёный/белая полоса-наклон вниз (DOWN)
коричневый/белая полоса-от датчика угла наклона к индикатору угла наклона
пурпурный/белая полоса-переключатель наклона ПЛМ в транспортировочное положение(TRAILER)
серый-сигнальный провод тахометра
чёрный/жёлтая полоса-перемычка или цепь останова
розовый-от датчика топлива к индикатору
красный-незащищённый провод от аккумулятора
красный/пурпурная полоса-защищенный предохранителем провод от аккумулятора
такой же-защищённый 12вольт+ к панели управления угла наклона
пурпурный-от ключа зажигания к положительному выводу 12 вольт
светло/коричневый(светло-коричневый/синяя полоса)-от датчика температуры к звуковому извещателю
светло-коричневый-от датчика температуры к индикатору темп.
жёлтый-от соленоида стартера к стартеру
жёлтый- от стартера к регулятору цепи зарядки аккумулятора
жёлтый/красная полоса от выключателя стартера к соленоиду стартера и выключателю блокировки запуска
жёлтый/чёрная полоса-подсос воздуха в цепи системы обогащения топлива
зелёный с цветной полосой(любой цвет,но пронумерованный ) -от распределительной коробки к катушке
белый/черная полоса-цепь смещения(распределительные коробки)

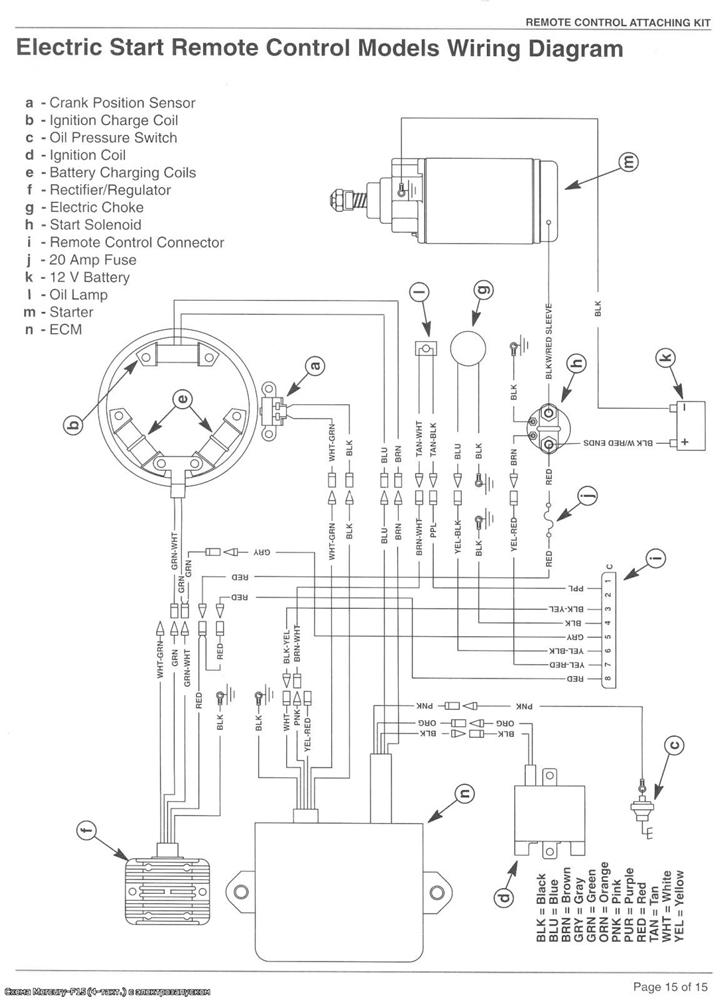

А теперь схема...



а - сенсор положения ?колена? (думаю что коленвала)
b- ?катушка? заряда зажигания
с- переключатель давления масла
d - ?катушка? зажигания
e - ?катушки заряжаемые батареей? эта ваще какая то херь
f - ?выпрямитель/очиститель?/регулятор
g - электро дроссель
h - ?стартовый? соленоид
i - коннектор дистанционного управления
j - 20 амперный предохранитель
k - 12 вольтовая батарея
m - стартёр
n - ECM это ваще хз

перевод конечно корявый, но +/- все понятно..... если кто-то подкорректирует буду признателен......

ЗЫ: большинство проводов то я еще в прошлом году вызвонил и подключил... а вот как глушить я так тогда и не нашел..... сейчас все вроде работает ..... осталось подключить датчик температуры..... у меня над масляным фильтром датчик стоит вот не знаю это датчик давления масла или температуры..... по логике вещей датчик давления масла должен быть где то внизу ??

ЗЫ ЗЫ: на всякий случий еще схему вложу, мало ли что с источником будет...

[Gonivo]

По цветам сходится
хорошая инфа ))) главное нужная

[Novell]

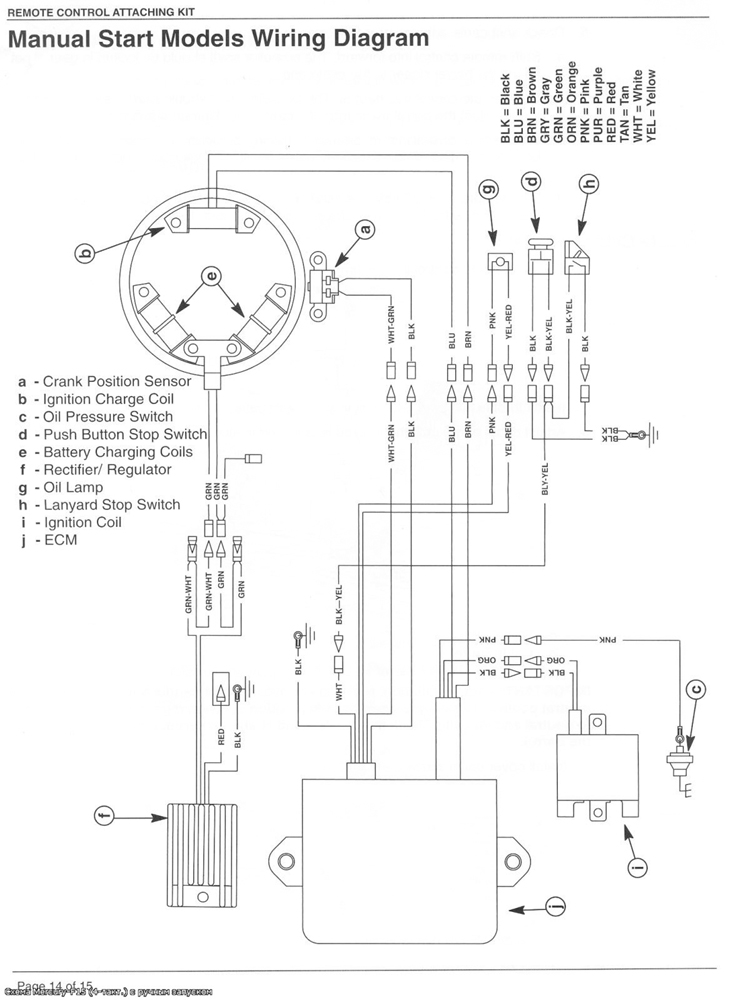

вот отже но без електростарта

[Novell]

Цитата: Допис від Gonivo  По цветам сходится хорошая инфа ))) главное нужная

самое главное что есть разводка внутри двигателя бо походу в моторе заглушить это белый провод а в коммандере Черно/жолтый... и так почти все провода

[dimon]

А интересно, эта схема сильно отличается от схемы М-25 ?????

[Gonivo]

Цитата: Допис від dimon  А интересно, эта схема сильно отличается от схемы М-25 ?????

как схема - незнаю
а по цветам то точно отличий нет - сравнивал со своим )

[Novell]

Цитата: Допис від Gonivo  как схема - незнаю а по цветам то точно отличий нет - сравнивал со своим )

ну дык там написано:
Стандартный цветовой код проводов ПЛМ Mercury/Mariner
я думаю что они везде будут такии... вся разница может быть внутри мотора......

Цитата: Допис від dimon  А интересно, эта схема сильно отличается от схемы М-25 ?????

думаю несильно у тебяж тоже карбюратор и 2 целиндра.... вся разница в триме, но он поидеее отдельным блоком идет.....
