Вопрос по транцевой сборке Mercruiser Alpha 1

[Fix]

Всем привет!
Чем дальше в лес, тем больше нуждаюсь в советах и мыслях!
Итак:
Имеем очень древний трансом. Я думал, что оборвало рулевой трос, а оказалось, что слизало шлицы на поворотном кулаке (фото №1) и скобе (фото №2) .
Такая скоба, выпускалась до 1984г., потом пошёл поворотный кулак с квадратом (фото №3), и скоба (фото №4).
Скобы по размерам одинаковые, немного отличаются по размерам поворотные кулаки. Нижние пальцы одинаковые.

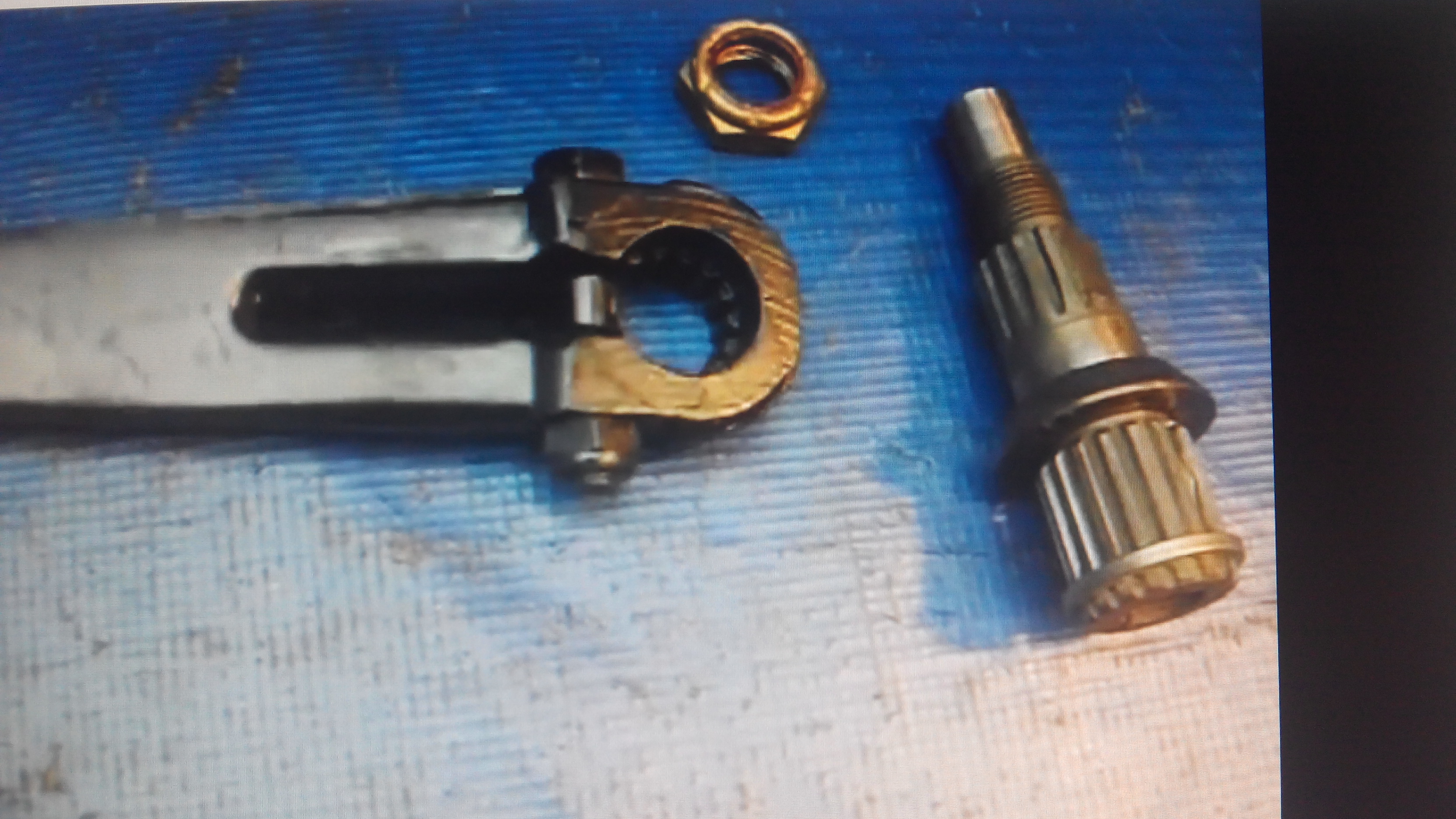

Мой старый кулак (назовём "круглый"), садился большими шлицами в скобу, потом круглый вал сидел на подшипнике, меньшими шлицами в рулевую сошку (к ней крепится рулевой трос), и верхушка сидит опять на подшипнике.
У меня есть новый кулак со скобой.

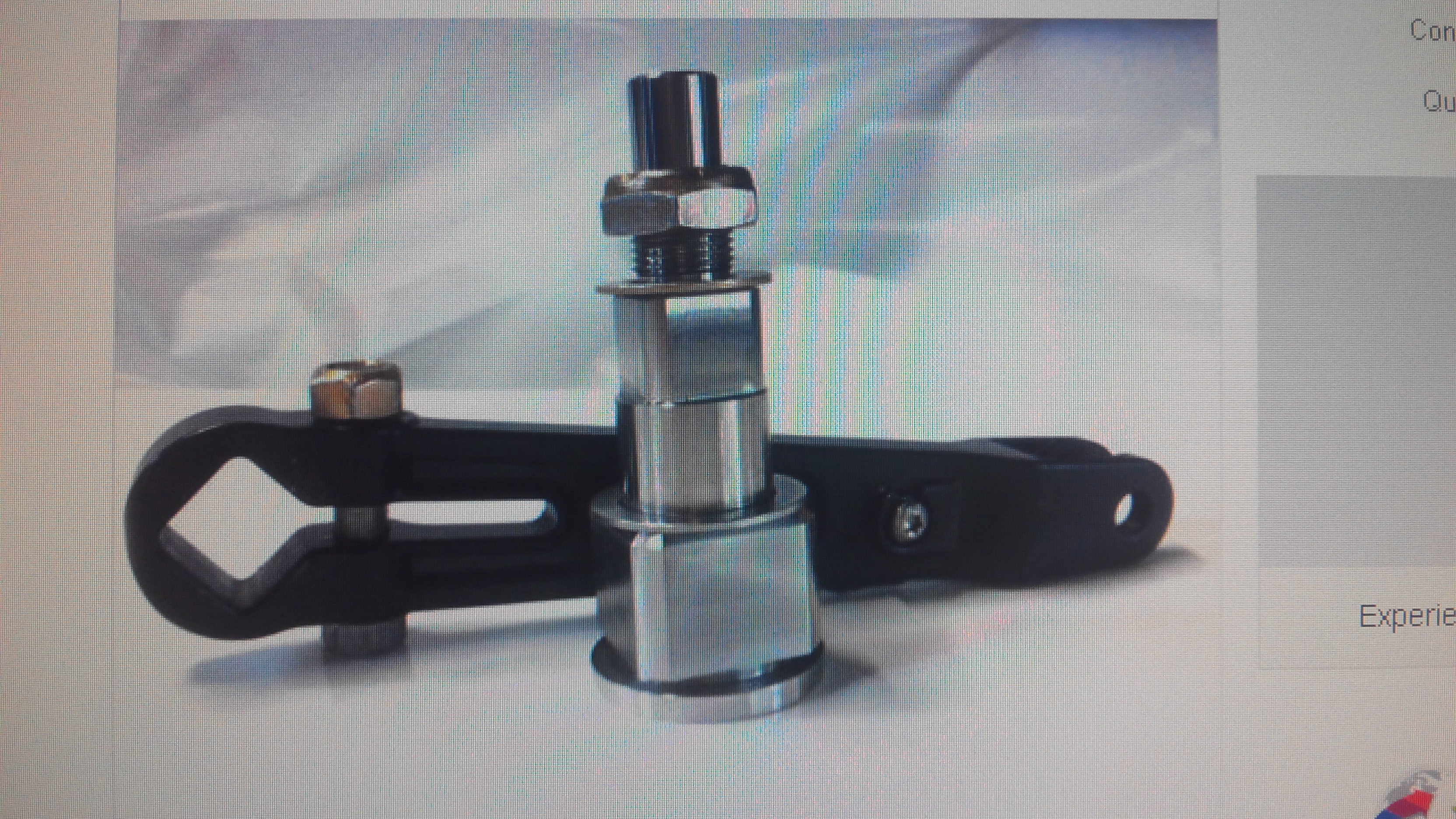

Новый кулак (назовём "квадратный"), садится большим квадратом в скобу, потом круглый вал в втулку (после 1984г. подшипник заменили на втулку), маленьким квадратом в рулевую сошку, и верхушка в подшипник.
В чём проблема:

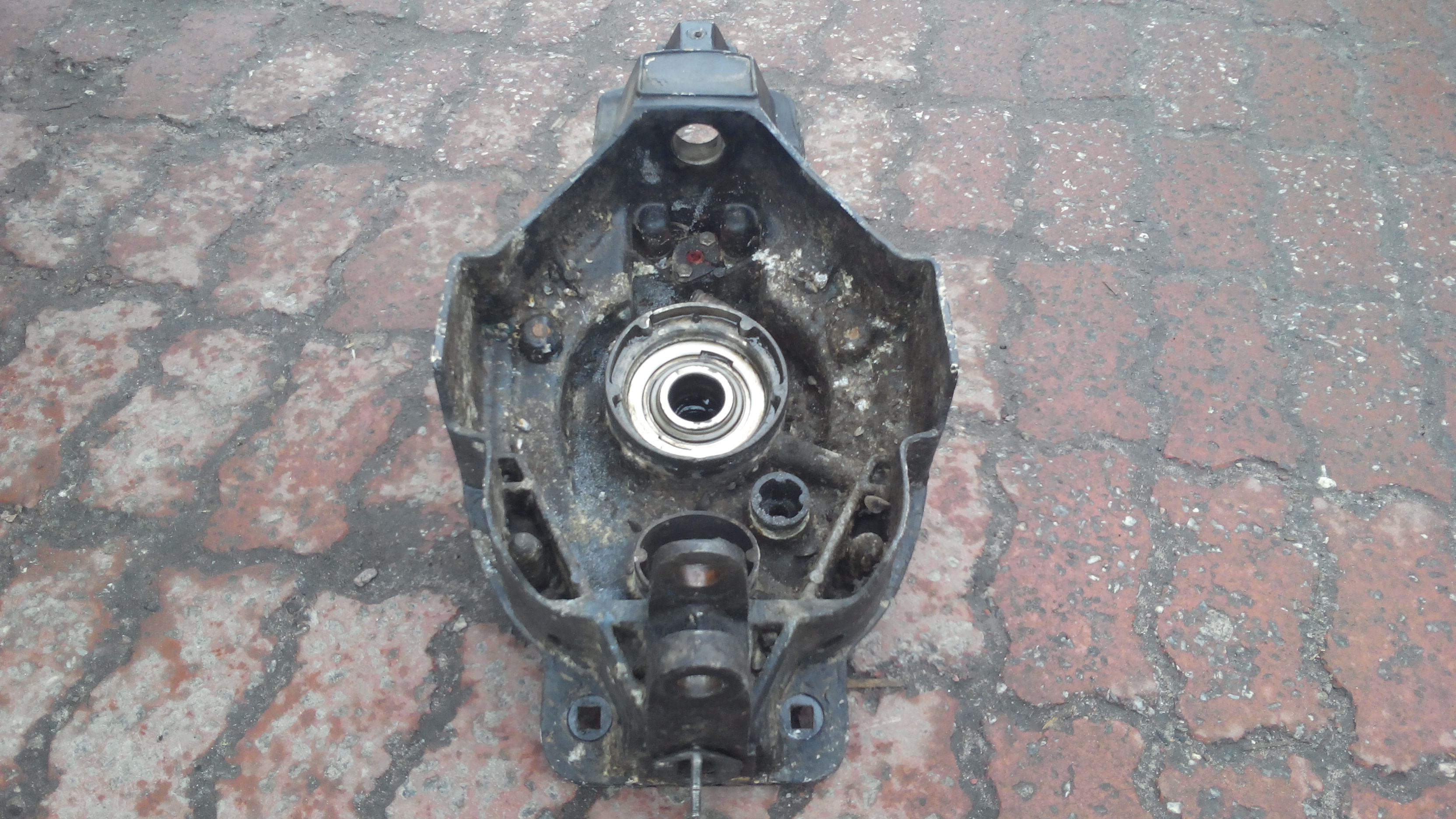

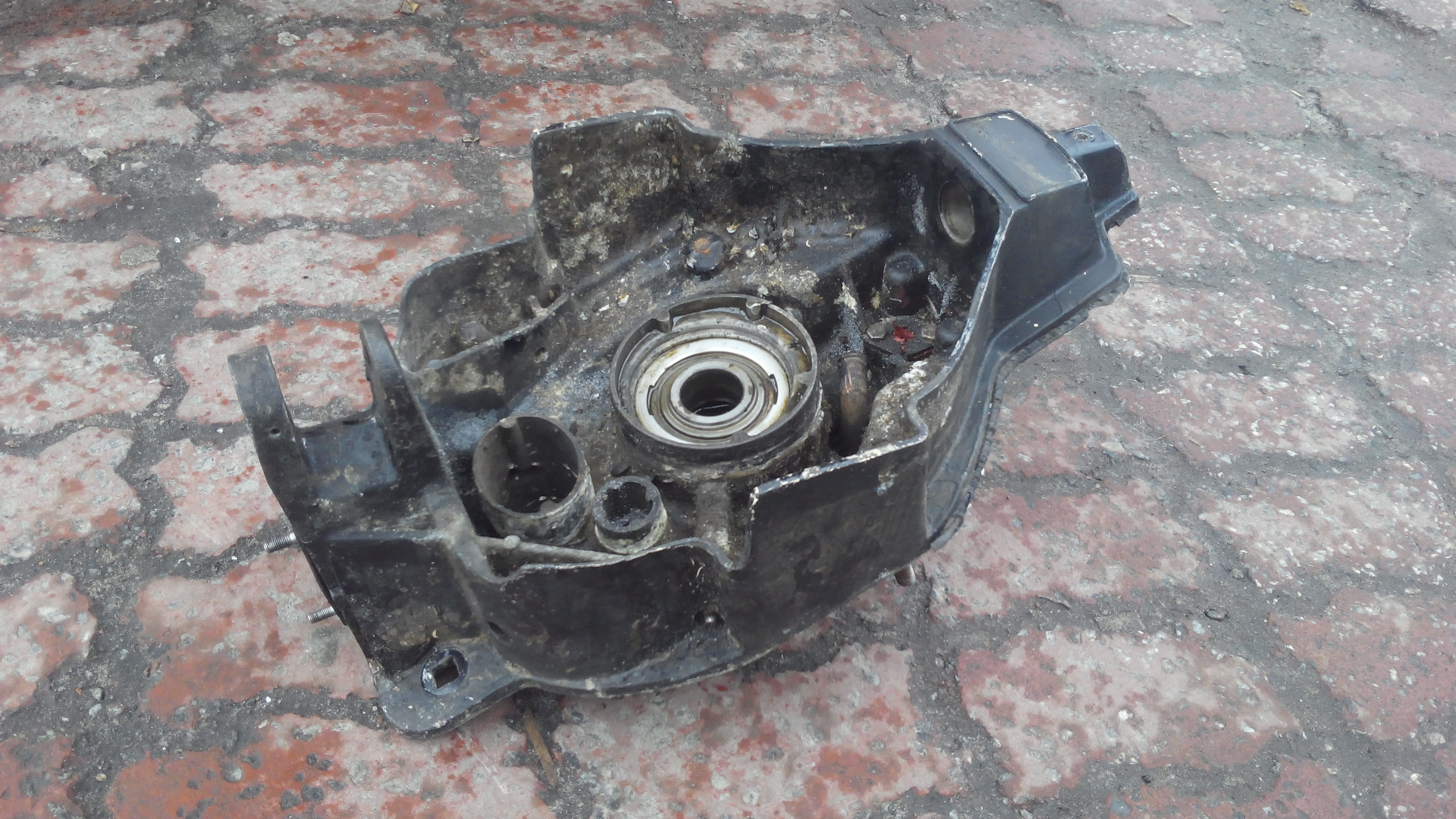

Верхнее отверствие моей плиты (фото №5,6) имеет диаметр 31.5 (там был подшипник). Круглый вал в "квадрате", имеет диаметр 28. Найти такой сальник (я не говорил, но там в обоих вариантах стоял сальник внизу, на фото №1 его видно) я не сумел! Из-за древности конструкции, найти родной сальник невозможно, но там и внутренний диаметр гораздо меньше, чем диаметр вала "квадрата".
Я вижу такие варианты :
1. Расточить верхнее отверствие плиты до 34 (это диаметр сальника после 1984г., и такие сальники есть в продаже) и вместо подшипника выточить втулку ( как и делает Меркури). Бронза не подойдёт (говорят бывалые токаря. Так как плита из алюминия, то с бронзой будут ругаться), а точить из капролона.
Этот вариант, как по мне, самый лучший, но: не могу найти человека, который расточит это отверствие! Даже на з-де Антонов, на супер кардинатно каком то там станке, не могут это сделать! Не хватает расстояния для бабки, что-бы залезть резцом.
2. Найти сальник с внешним диаметром 31.5 и внутренним 28. Такого сальника я не нашёл. Можно внутренний и чуть меньше (25 к примеру) и сточить круглый вал " квадрата" под диаметр сальника, но меньше 25 нельзя, ослабляем поворотный кулак.
3. Найти плиту после 1984г.

Может я назвал части трансома неправильными терминами, прошу прощения!

Буду рад любым советам и предложениям!

[popovitch]

Можно без станка проточить, P_Petrovich шкворневую 45ую ищет, может тебе комплект разверток с 31,5 на 34 нужен?

[Fix]

Цитата: Допис від popovitch  может тебе комплект разверток с 31,5 на 34 нужен

Андрюха, что за непонятные термины!?

[Гена]

Саша, сделать сальник из фторопласта, течь не будет, бо давления там нету и стоит сверху. Не из капролона.

[popovitch]

Развертки новые: 100 грн. - Інший інструмент Київ на Olx первое что нашел.

[Fix]

Цитата: Допис від Гена  сделать сальник из фторопласта

Токарь с Антонова думал над этим вариантом, но не сильно уверен в таком сальнике!


Добавлено через 1 минуту

Цитата: Допис від popovitch  Развертки новые: 100 грн. - Інший інструмент Київ на Olx первое что нашел.

Как ими туда подлезть? В дрель зажать?

[КТМОВ--]

popovitch, дело говорит. Развертка в помощь.! Сальник 28*31.5 не найти, в принципе.Нуно кумекать под другие размеры уже имеющихся в продаже. И совсем не обязательно оригинальные.
Капролон -дело хорошее. НО! эт такая "гадость", которая довольно серьезно изменяет свои размеры, в зависимисти от температуры.Т.е зазоры в паре будут не постоянные.
имхоНе смотря ни на что - смотрел бы в сторону меднографитовой втулки

[popovitch]

Цитата: Допис від Гена  Саша, сделать сальник из фторопласта, течь не будет, бо давления там нету и стоит сверху. Не из капролона.

Там он вообще по скольку постольку надо, через такую втулку с пальцем, воды поступать практически не будет, тем более эта часть трансома надводная.

[sergey71]

Цитата: Допис від КТМОВ--  popovitch, дело говорит. Развертка в помощь.!

А как собираетесь центровать верх с низом ?

[popovitch]

Цитата: Допис від Fix  ....................... Как ими туда подлезть? В дрель зажать?

Саня, руцями,.. руцями и никаких электоинструментов.

[Fix]

Цитата: Допис від popovitch  Там он вообще по скольку постольку надо

Коля с Антонова и говорил, может под конус сделать? На первой фотке, вроде под конус и сделан?

[popovitch]

Цитата: Допис від sergey71  А как собираетесь центровать верх с низом ?

А никак, если развертки по номерам и десятый пост выше.

[КТМОВ--]

Развертка- только регулируемая. О дрели -забыть и не вспоминать. Ручками-ручками.
Завтра гляну у себя. 27-29 точно есть. Больше-х.з.

[Fix]

Если не растачивать, то не будет ли тонкостенная втулка? Внутр. 28, а наружн. 31.5?

[Konstantin 69]

есть по Кортеко 28х32 думаю можно его поставить.

[Fix]

Цитата: Допис від Konstantin 69  есть по Кортеко 28х32 думаю можно его поставить

Может под него развёрткой сделать канавку?
Вопрос о тонкостенности остаётся открытым!

[Konstantin 69]

Цитата: Допис від Fix  Может под него развёрткой сделать канавку?

Думаю, он и так зайдёт. 2,5 десятых на радиус, должен полезть, ну или обточить его немного.

[Fix]

Цитата: Допис від Konstantin 69  есть по Кортеко 28х32

Только что глянул, не нашёл! Самый маленький внешний диаметр 35

[Konstantin 69]

Corteco

[popovitch]

Цитата: Допис від Konstantin 69  есть по Кортеко 28х32 думаю можно его поставить.

Развернуть и найти такой подшипник, к стати Фиксу почти через дорогу в рай сальников и подшипников

Добавлено через 4 минуты

Цитата: Допис від Konstantin 69  Corteco

Не катит, толщина 1.25... Это какое то кольцо типа тефлона.
