По умолчанию Построение сети NMEA 2000 для Lowrance

Всем доброго дня.
Всвязи с приобретением картплотера Lowrance планирую использовать его возможность указания всех параметров двигателя , а также создание сети NMEA 2000 , для добавления дополнительных датчиков.
Сейчас нахожуть в стадии изучения этого вопроса и сразу ощущение не достаточности информации...

Вопрос,на который ответ нигде не нашел - чем отличается " красная сеть" от "синей сети" (Ржевским не подсказывать ) и можно ли их взаимозаменять ?

Для тех, кто уже прошел этот путь ,прошу подсказки где в Украине можно купить все составляющие для этой сети.

Спасибо. С ув.Сергей
__________________
Жить надо так, чтобы дипрессия была у других !
СергейUOMO вне форума   Ответить с цитированием
Старый 20.05.2013, 12:03   #2 (permalink)
Активный участник

Имя: Александр
Адрес: Чернигов
Карапь: Сарепта+Mercury 60 EFI
Сообщений: 1,492
Сказал(а) спасибо: 308
Поблагодарили 690 раз(а) в 368 сообщениях
По умолчанию re: Построение сети NMEA 2000 для Lowrance

Красная сеть отличается разъемом, провода такие же, даже цвет совпадает. Идентичны между собой синяя и черная сеть
Купить в Навионике
Adolf2003 вне форума   Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
hooker (20.05.2013), СергейUOMO (20.05.2013)
Старый 20.05.2013, 12:12   #3 (permalink)
Активный участник

Имя: Сергей
Адрес: Кременчуг
Карапь: Бустер ХL + Yamaha 115
Сообщений: 112
Сказал(а) спасибо: 55
Поблагодарили 27 раз(а) в 15 сообщениях
По умолчанию re: Построение сети NMEA 2000 для Lowrance

Спасибо , понятно.
Но у них нет самого главгого ... нет кабеля для моторов Ямаха...
Может у кого завалялся ?
__________________
Жить надо так, чтобы дипрессия была у других !
СергейUOMO вне форума   Ответить с цитированием
Старый 20.05.2013, 12:22   #4 (permalink)
Новичок

Имя: Boris
Адрес: Kiev
Карапь: ***
Сообщений: 8
Сказал(а) спасибо: 0
Поблагодарили 8 раз(а) в 4 сообщениях
По умолчанию re: Построение сети NMEA 2000 для Lowrance

Для построения сети NMEA 2000 нужен комплект вроде этого

Комплект Lowrance N2K-EXP-KIT RD - НАВИОНИКА - GPS-навигаторы GARMIN, морская навигация и эхолоты для рыбалки Lowrance, карта Украины НавЛюкс
"
Комплект Lowrance N2K EXP KIT RD используется для подключения к красной LowranceNet стандарта NMEA 2000, которая объединяет различные навигационные устройства, эхолоты и датчики.

В комплекте:

2 терминатора (резистивная нагрузка 120 Ом) - TR-120M RD, TR-120F RD;
2 Т-коннектор Lowrance N2K-T RD;
1 кабель (удлинитель) 0.6 метров (2 ft) - N2KEXT-2RD;
1 кабель (удлинитель) 4.5 метров (15 ft) - N2KEXT-15RD;
Кабель питания - N2K-PWR-RD
"
Сеть типа общая шина. Все приборы подключаются к шине через Т-коннекторы.
Для синей сети примерно тоже самое, только все что красное нужно синее.
Можно позвонить в Навионику и уточнить детали.

Добавлено через 2 минуты
Цитата:
Сообщение от СергейUOMO Посмотреть сообщение
Спасибо , понятно.
Но у них нет самого главгого ... нет кабеля для моторов Ямаха...
Может у кого завалялся ?


Кабель для мотора Yamaha - НАВИОНИКА - GPS-навигаторы GARMIN, морская навигация и эхолоты для рыбалки Lowrance, карта Украины НавЛюкс

"
Кабель для мотора Yamaha
Интерфейсный кабель LowranceNET к двигателю YAMAHA. Для красной сети.
Соединительный кабель между двигателем Yamaha и красной сетью LowranceNET, стандарт NMEA 2000. В комплекте Т-разъем. Подходит для всех приборов, у которых разъем для NMEA красного цвета. Длина 4,5 метра.
"

В прошлом году был...
boris вне форума   Ответить с цитированием
3 пользователя(ей) сказали cпасибо:
hooker (20.05.2013), Shara (21.05.2013), СергейUOMO (20.05.2013)
Старый 20.05.2013, 14:20   #5 (permalink)
Активный участник

Имя: Сергей
Адрес: Кременчуг
Карапь: Бустер ХL + Yamaha 115
Сообщений: 112
Сказал(а) спасибо: 55
Поблагодарили 27 раз(а) в 15 сообщениях
По умолчанию re: Построение сети NMEA 2000 для Lowrance

Цитата:
Сообщение от boris Посмотреть сообщение
В прошлом году был...

Все именно так и есть ...
__________________
Жить надо так, чтобы дипрессия была у других !
СергейUOMO вне форума   Ответить с цитированием
Старый 07.07.2016, 15:06   #6 (permalink)
Активный участник

Имя: E. V. Geniy
Адрес: Kiev
Карапь: Лилия+Mercury15(2); Finval475+Honda100
Сообщений: 237
Сказал(а) спасибо: 167
Поблагодарили 106 раз(а) в 29 сообщениях
По умолчанию Re: Lowrance® Elite-7Ti

Уважаемые Форумчане!
Поделитесь, пожалуйста, следующей информацией:
Данный эхолот поддерживает NMEA2000. Что нужно, чтобы подключить двигатель к эхолоту? Цена вопроса? Целесообразность? Какие данные можно будет считывать? Управление двигателем через эхолот? Прочее....
Заранее благодарен за расширенный ответ!
Evg Eniy вне форума   Ответить с цитированием
Старый 07.07.2016, 15:20   #7 (permalink)
Активный участник

Имя: Сергей
Адрес: -----------
Карапь: silver hawk 540
Сообщений: 2,869
Сказал(а) спасибо: 1,274
Поблагодарили 7,056 раз(а) в 1,152 сообщениях
По умолчанию Re: Lowrance® Elite-7Ti

Цитата:
Сообщение от Evg Eniy Посмотреть сообщение
Уважаемые Форумчане!
Поделитесь, пожалуйста, следующей информацией:
Данный эхолот поддерживает NMEA2000. Что нужно, чтобы подключить двигатель к эхолоту? Цена вопроса? Целесообразность? Какие данные можно будет считывать? Управление двигателем через эхолот? Прочее....
Заранее благодарен за расширенный ответ!

Нужен кабель интерфейс, комплект проводов NMEA2000. Цена в Америке около 170 долларов. Нужная приблуда. Двигателем управлять нельзя. Параметры выводятся на МФД(эхолот). Приборы становятся не нужны, можно продать.
serk 12 на форуме   Ответить с цитированием
Пользователь сказал cпасибо:
Evg Eniy (07.07.2016)
Старый 07.07.2016, 15:24   #8 (permalink)
Активный участник

Аватар для ferro_dn

Имя: Артем
Адрес: Киев, Finval
Карапь: П4("Броневичок")+ Мэрк60EFI, Колибри КМ360Д+Мэрк20 4т
Сообщений: 884
Сказал(а) спасибо: 424
Поблагодарили 852 раз(а) в 214 сообщениях
По умолчанию Re: Lowrance® Elite-7Ti

Evg Eniy,
Можно будет видеть абсолютно все данные, но только с цифровых датчиков мотора.
Вот правда не знаю, какие в вашей Хонде из них цифровые, и есть ли у Навионики кабель Хонда-Лоуренс. Для Ямахи цена вопроса 117дол у них.
ferro_dn вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Evg Eniy (07.07.2016)
Старый 07.07.2016, 16:04   #9 (permalink)
Активный участник

Имя: Виталий
Адрес: Киев
Карапь: Robinzon (пластик)
Сообщений: 339
Сказал(а) спасибо: 32
Поблагодарили 70 раз(а) в 38 сообщениях
По умолчанию Re: Lowrance® Elite-7Ti

Цитата:
Сообщение от ferro_dn Посмотреть сообщение
Evg Eniy,
Можно будет видеть абсолютно все данные, но только с цифровых датчиков мотора.
Вот правда не знаю, какие в вашей Хонде из них цифровые, и есть ли у Навионики кабель Хонда-Лоуренс. Для Ямахи цена вопроса 117дол у них.

А можете кинуть ссылочкой на такие провода для Ямахи? (50л.с. 4т)
Supervitold вне форума   Ответить с цитированием
Старый 07.07.2016, 18:01   #10 (permalink)
Активный участник

Имя: E. V. Geniy
Адрес: Kiev
Карапь: Лилия+Mercury15(2); Finval475+Honda100
Сообщений: 237
Сказал(а) спасибо: 167
Поблагодарили 106 раз(а) в 29 сообщениях
По умолчанию Re: Lowrance® Elite-7Ti

Цитата:
Сообщение от ferro_dn Посмотреть сообщение
Evg Eniy,
Можно будет видеть абсолютно все данные, но только с цифровых датчиков мотора.
Вот правда не знаю, какие в вашей Хонде из них цифровые, и есть ли у Навионики кабель Хонда-Лоуренс. Для Ямахи цена вопроса 117дол у них.

А случайно не знаете, висит ли кто-нибудь на форуме из Навионики?
Evg Eniy вне форума   Ответить с цитированием
Старый 07.07.2016, 19:30   #11 (permalink)
Активный участник

Аватар для ferro_dn

Имя: Артем
Адрес: Киев, Finval
Карапь: П4("Броневичок")+ Мэрк60EFI, Колибри КМ360Д+Мэрк20 4т
Сообщений: 884
Сказал(а) спасибо: 424
Поблагодарили 852 раз(а) в 214 сообщениях
По умолчанию Re: Lowrance® Elite-7Ti

Цитата:
Сообщение от Supervitold Посмотреть сообщение
А можете кинуть ссылочкой на такие провода для Ямахи? (50л.с. 4т)

Кабель для мотора Yamaha - НАВИОНИКА - GPS-навигаторы GARMIN, морская навигация и эхолоты для рыбалки Lowrance, карта Украины НавЛюкс

Добавлено через 59 секунд
Цитата:
Сообщение от Evg Eniy Посмотреть сообщение
А случайно не знаете, висит ли кто-нибудь на форуме из Навионики?

Без понятия, но читать должны
ferro_dn вне форума   Ответить с цитированием
Старый 28.07.2016, 18:32   #12 (permalink)
Активный участник

Аватар для ANRI-72

Имя: andrey
Адрес: Черкаси
Карапь: Finval475evo YAMAHA 60
Сообщений: 1,569
Сказал(а) спасибо: 958
Поблагодарили 803 раз(а) в 321 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

Кто связывал MotorGuide Xi5 Wireless Trolling Motor - Freshwater - Sonar/GPS - 55lbs-48"-12V с эхолотом Lowrance Ellit TI?Огромная просьба подскажите какие шнурки нужны?С ПЛМ связывать не планирую.Буду признателен за каталожные номера сих девайсов
ANRI-72 вне форума   Ответить с цитированием
Старый 28.07.2016, 23:32   #13 (permalink)
Клубень

Аватар для Гена

Имя: Гена
Адрес: м. Київ, ул. Жмеринська 36 067 598 00 00
Карапь: Хонда 5 + АДВЕНЧЕР 2.90
Сообщений: 12,906
Сказал(а) спасибо: 3,468
Поблагодарили 3,510 раз(а) в 2,205 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

Цитата:
Сообщение от ANRI-72 Посмотреть сообщение
Кто связывал MotorGuide Xi5 Wireless Trolling Motor - Freshwater - Sonar/GPS - 55lbs-48"-12V с эхолотом Lowrance Ellit TI?Огромная просьба подскажите какие шнурки нужны?С ПЛМ связывать не планирую.Буду признателен за каталожные номера сих девайсов

Обратитесь в Валере М, он недавно такое делал, но он вязал с ШДС 9. Ну и на ТИ вы не подвяжете мотор.
__________________
067 598 00 00 Командеры, приборы для лодок, различная комплектация.
Гена вне форума   Ответить с цитированием
Старый 29.07.2016, 07:53   #14 (permalink)
Активный участник

Аватар для ferro_dn

Имя: Артем
Адрес: Киев, Finval
Карапь: П4("Броневичок")+ Мэрк60EFI, Колибри КМ360Д+Мэрк20 4т
Сообщений: 884
Сказал(а) спасибо: 424
Поблагодарили 852 раз(а) в 214 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

ANRI-72,
Приеду на работу, сфоткаю упаковку с номером. Главное не забыть

Добавлено через 2 минуты
ANRI-72,
И ещё... Ноги 48 нет в природе у Моторгайда. Есть 45 и она критически короткая для 475-го. Если есть возможность, меняйте на 54.
ferro_dn вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
ANRI-72 (29.07.2016)
Старый 29.07.2016, 08:49   #15 (permalink)
Активный участник

Аватар для ferro_dn

Имя: Артем
Адрес: Киев, Finval
Карапь: П4("Броневичок")+ Мэрк60EFI, Колибри КМ360Д+Мэрк20 4т
Сообщений: 884
Сказал(а) спасибо: 424
Поблагодарили 852 раз(а) в 214 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

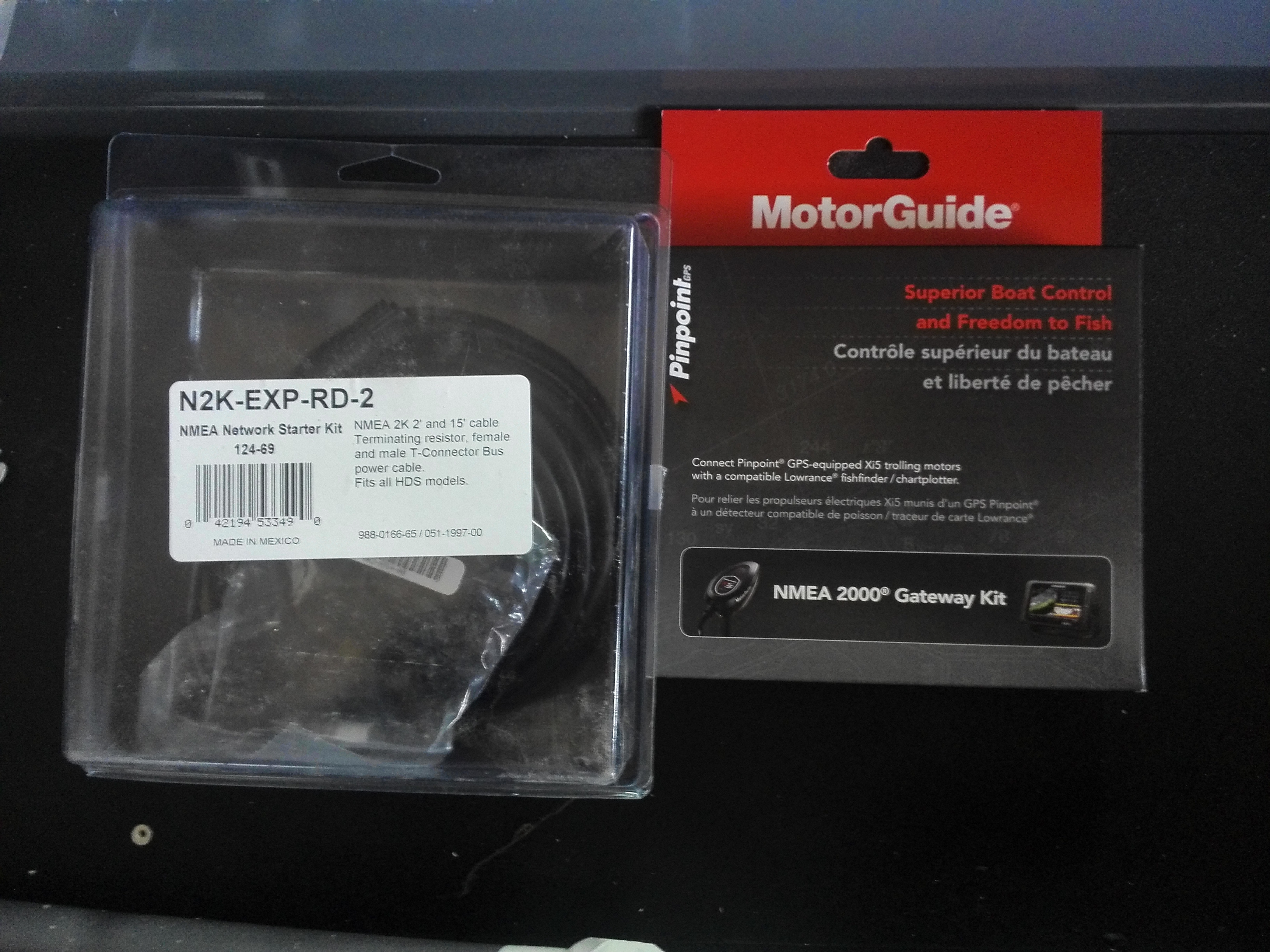

Вот два нужных кабеля
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_20160729_083927.jpg
Просмотров: 173
Размер:	2.65 Мб
ID:	119283   Нажмите на изображение для увеличения
Название: IMG_20160729_083946.jpg
Просмотров: 111
Размер:	2.81 Мб
ID:	119284
ferro_dn вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
ANRI-72 (29.07.2016)
Старый 29.07.2016, 09:18   #16 (permalink)
Активный участник

Аватар для ANRI-72

Имя: andrey
Адрес: Черкаси
Карапь: Finval475evo YAMAHA 60
Сообщений: 1,569
Сказал(а) спасибо: 958
Поблагодарили 803 раз(а) в 321 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

Цитата:
Сообщение от ferro_dn Посмотреть сообщение
Вот два нужных кабеля

Как я понимаю ни каких коннектеров больше не нужно?
ANRI-72 вне форума   Ответить с цитированием
Старый 29.07.2016, 09:22   #17 (permalink)
Активный участник

Аватар для ferro_dn

Имя: Артем
Адрес: Киев, Finval
Карапь: П4("Броневичок")+ Мэрк60EFI, Колибри КМ360Д+Мэрк20 4т
Сообщений: 884
Сказал(а) спасибо: 424
Поблагодарили 852 раз(а) в 214 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

Цитата:
Сообщение от ANRI-72 Посмотреть сообщение
Как я понимаю ни каких коннектеров больше не нужно?

Это все, что нужно
ferro_dn вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
ANRI-72 (29.07.2016)
Старый 29.07.2016, 11:05   #18 (permalink)
Активный участник

Аватар для ANRI-72

Имя: andrey
Адрес: Черкаси
Карапь: Finval475evo YAMAHA 60
Сообщений: 1,569
Сказал(а) спасибо: 958
Поблагодарили 803 раз(а) в 321 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

Цитата:
Сообщение от ferro_dn Посмотреть сообщение
Это все, что нужно

Огромное спасибо за оперативность.Сори за назойливость,может подскажете где взять это на Украине по разумной цене?
ANRI-72 вне форума   Ответить с цитированием
Старый 29.07.2016, 13:04   #19 (permalink)
Активный участник

Аватар для ferro_dn

Имя: Артем
Адрес: Киев, Finval
Карапь: П4("Броневичок")+ Мэрк60EFI, Колибри КМ360Д+Мэрк20 4т
Сообщений: 884
Сказал(а) спасибо: 424
Поблагодарили 852 раз(а) в 214 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

Цитата:
Сообщение от ANRI-72 Посмотреть сообщение
Огромное спасибо за оперативность.Сори за назойливость,может подскажете где взять это на Украине по разумной цене?

У нас, естественно
ferro_dn вне форума   Ответить с цитированием
Старый 29.07.2016, 13:15   #20 (permalink)
Активный участник

Аватар для ANRI-72

Имя: andrey
Адрес: Черкаси
Карапь: Finval475evo YAMAHA 60
Сообщений: 1,569
Сказал(а) спасибо: 958
Поблагодарили 803 раз(а) в 321 сообщениях
По умолчанию Re: Построение сети NMEA 2000 для Lowrance

Цитата:
Сообщение от ferro_dn Посмотреть сообщение
У нас, естественно

Если можно- в личку "прописью"
ANRI-72 вне форума   Ответить с цитированием
ОтветПереход на главную страницу


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы
Опции просмотра

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.
Trackbacks are Вкл.
Pingbacks are Вкл.
Refbacks are Вкл.


Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Ryobi Zauber CF 2000 oleglena Куплю, где купить 6 30.09.2014 20:55
NMEA-2000 buratino Частные объявления форумчан 5 23.08.2013 08:23
Электросхемы bombordier gti 2000 Дениссс Гидроциклы 5 14.07.2013 09:30
Куплю кабель мотора для сети Lowrance- Yamaha. СергейUOMO Куплю, где купить 4 20.05.2013 19:25
Honda BF5 2000 г.в. Игорь-К Частные объявления форумчан 1 20.05.2011 23:39


Текущее время: 21:02. Часовой пояс GMT +3.


Powered by vBulletin® Version 3.8.7
Copyright ©2000 - 2017, Jelsoft Enterprises Ltd.
Search Engine Optimization by vBSEO 3.6.0
Перевод: zCarot
