Ещё один "отрезок пути" сегодня выложу:
Вот как смотрится закрытый нижний бронзовый упор заглушкой.
Сама "крышечка" сделана из старой\штатной. Только изменён принцип крепления. Первоначально на внутренней стороне крышки были некие лепестки, которые "на распор" заходили в пластмассовые упоры. А сама внешняя крышка по диаметру была чуть больше посадочного отверстия, которое она и прикрывала. Лепестки я срезал, потому, что они не садились в бронзовые самодельные упоры, а диаметр уже плоской заглушки надфилем подогнал до плотной посадки в само отверстие заглушки. Плотно сели - если прийдётся в будущем извлекать, то только вворачивая в крышку саморез, как штопор. Перед посадкой крышек упоры и распорные кольца были обильно покрыты литолом.
Задуты крышки остатками от краски для силового блока. На синем "серебро" красиво и контрастно смотрится. Крышек, закрывающих верхние упоры не было и в оригинале. Они прикрыты декоративным "коробом" закрепленным к поддону мотора.

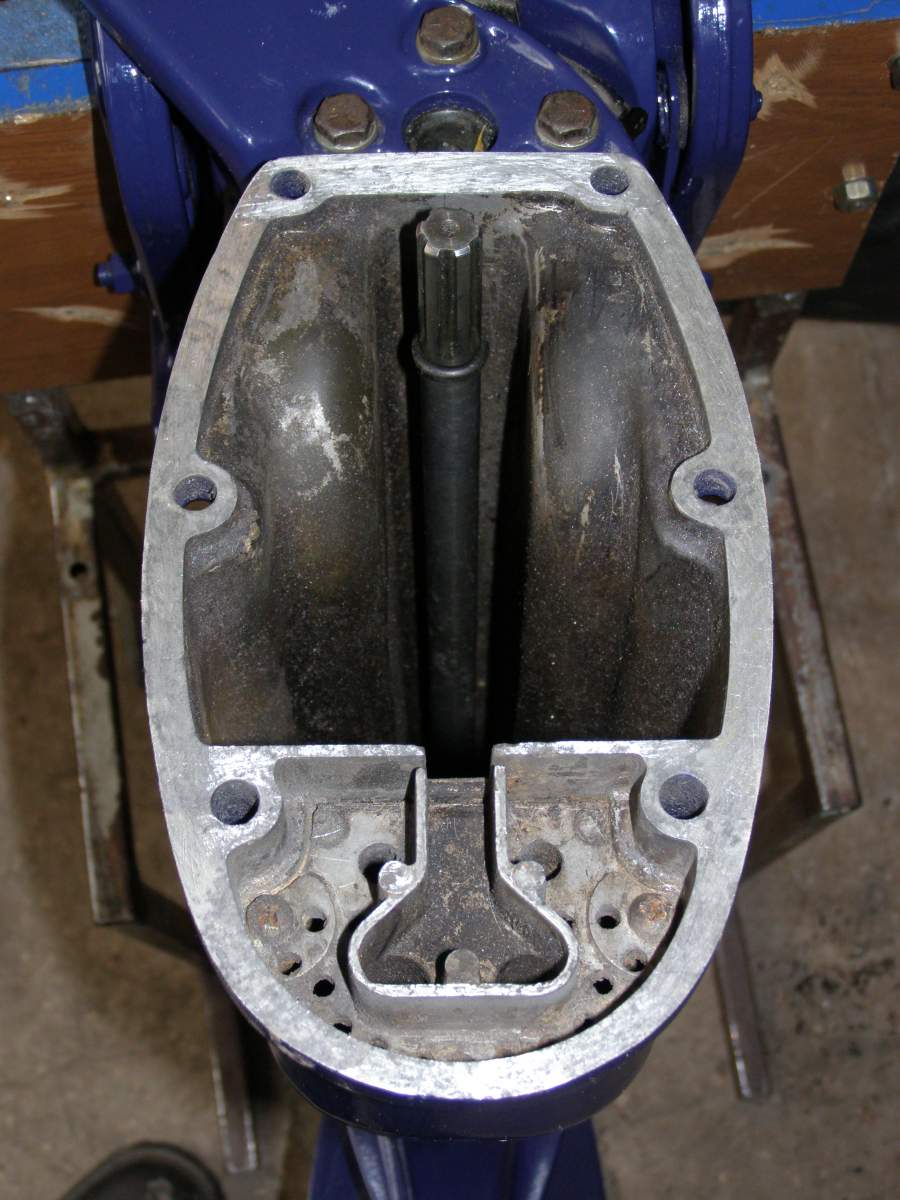

Всего 10 минут понадобилось установить на место водяную помпу. Тут всё просто и без проблем: герметик-прокладка-герметик-нижний корпус-герметик-прокладка-герметик-нерж. пластина-герметик-прокладка-верхний корпус.Похоже на многолистную капусту но собирается просто.
Перед монтажом верхней крышки помпы крыльчатку смазал жидким мылом. Надо сказать, что крыльчатка или недавно была заменена (что маловероятно - следов снятия нижнего редуктора, как и демонтажа помпы не обнаружено), или настолько качественная, что хорошо сохранилась. Резина мягкая и эластичная, без повреждений и трещин, надломов и прочих дефектов. Совсем "не запомнила" ограниченного объёма "стакана" в который помещается и пришлось каждую лопасть аккуратно подгибать, (при этом слегка проворачивая вал в направлении подгиба лопастей) чтобы она "поместилась" в своё посадочное место.
Кстати - на выделенном месте когда-то находилась пробка для штуцера промывки. Рассказывал, что пришлось его "уничтожить" при демонтаже. Как видите "пробоина" устранена корректно и красиво - "холодная сварка" с наполнением алюминиевых опилок (добывал напильником) и по верху покраска. Изнутри тоже "на всяк пожарный" вскрыта слоем краски. Сидит надёжно.
Теперь о самой установке редуктора.
Тут целый ряд особенностей:

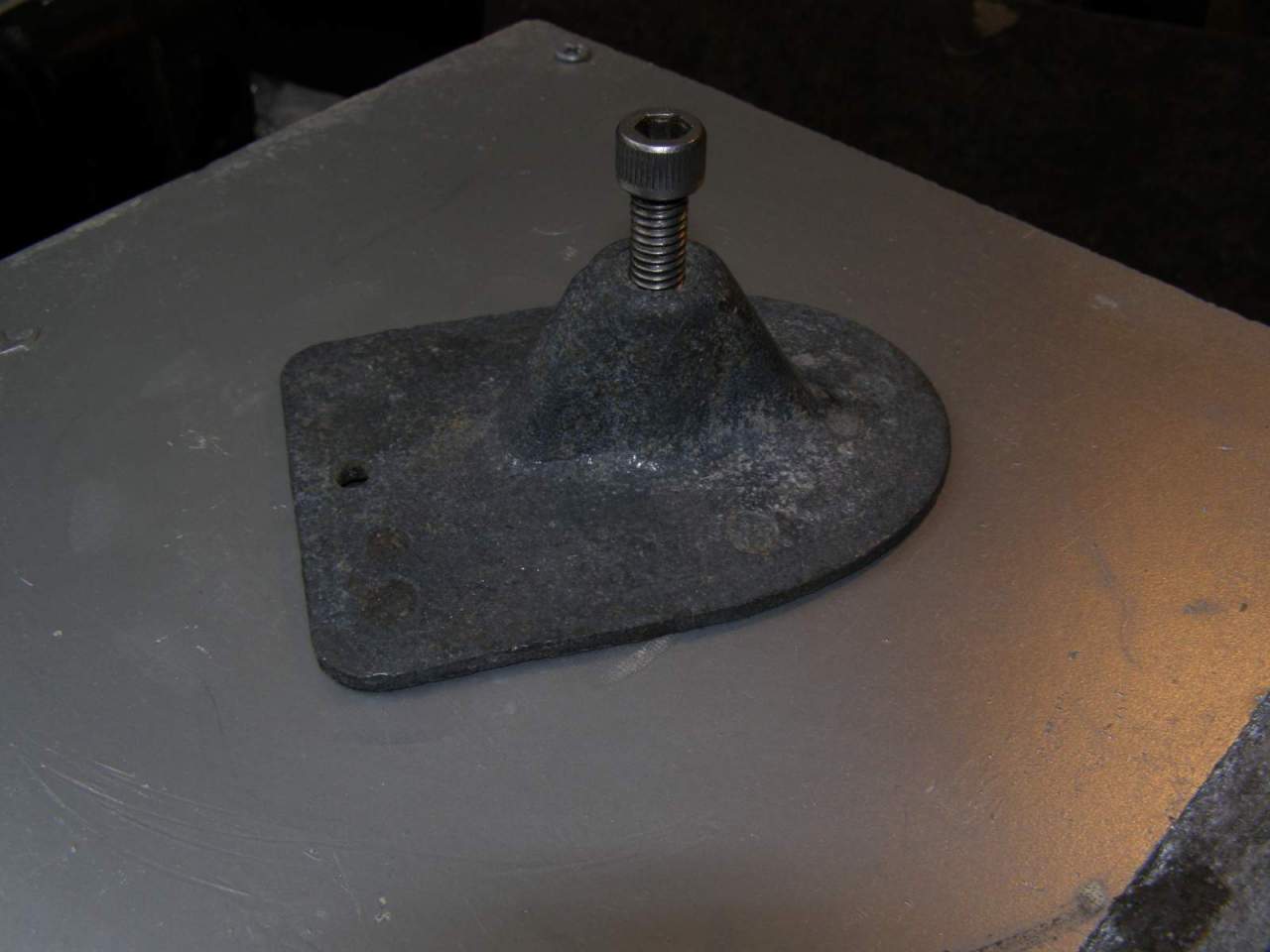

У каждого ПЛМа под антикав.плитой есть такая деталюшка: (варианты внешнего вида разные, но суть и назначение единое).
Если мне не изменяет память, называется она АНОД. Суть её в том, что она на себя тянет коррозию корпуса. Не буду вдаваться в подробности принципов работы, но скажу, что кроме основного назначения она, как правило, важна при монтаже\демонтаже нижнего редуктора. Под ней "прячется" одна гайка крепежа редуктора. При демонтаже пришлось немного "посушить мозги" чтобы понять что она именно там.

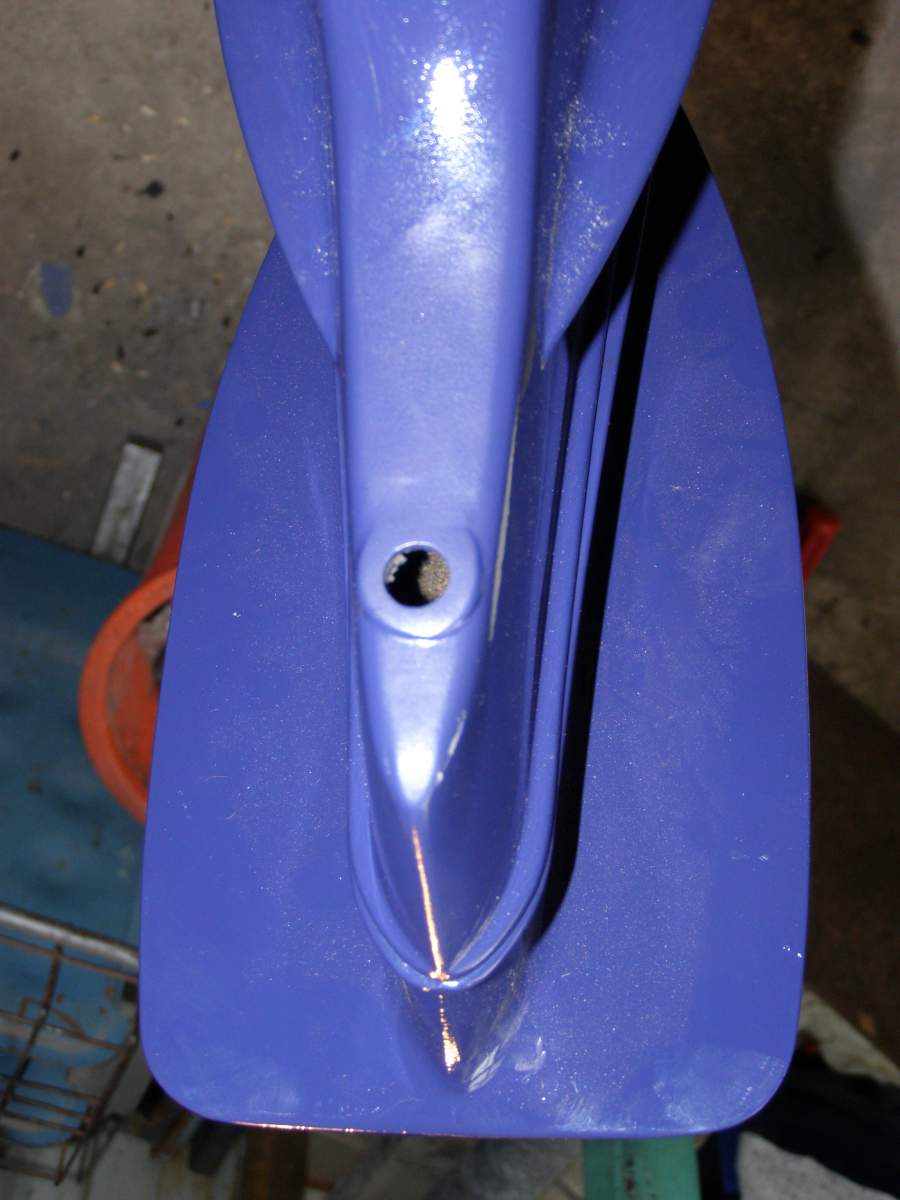

Так вот, чтобы редуктор снять нужно для начала снять сам анод. Для этого нужно отвинтить болт, притягивающий анод к корпусу антикав.плиты. (внутренний шестигранник на 7 мм.) через спец.отверстие. Как правило в работоспособном моторе оно закрыто - в моём случае простой пластмассовой заглушкой - даже без резьбы. (Мне и в этом случае токарь помог - выточил фторопластовую заглушку с обтекаемым верхом, которая внатяг сидится в данное отверстие.)

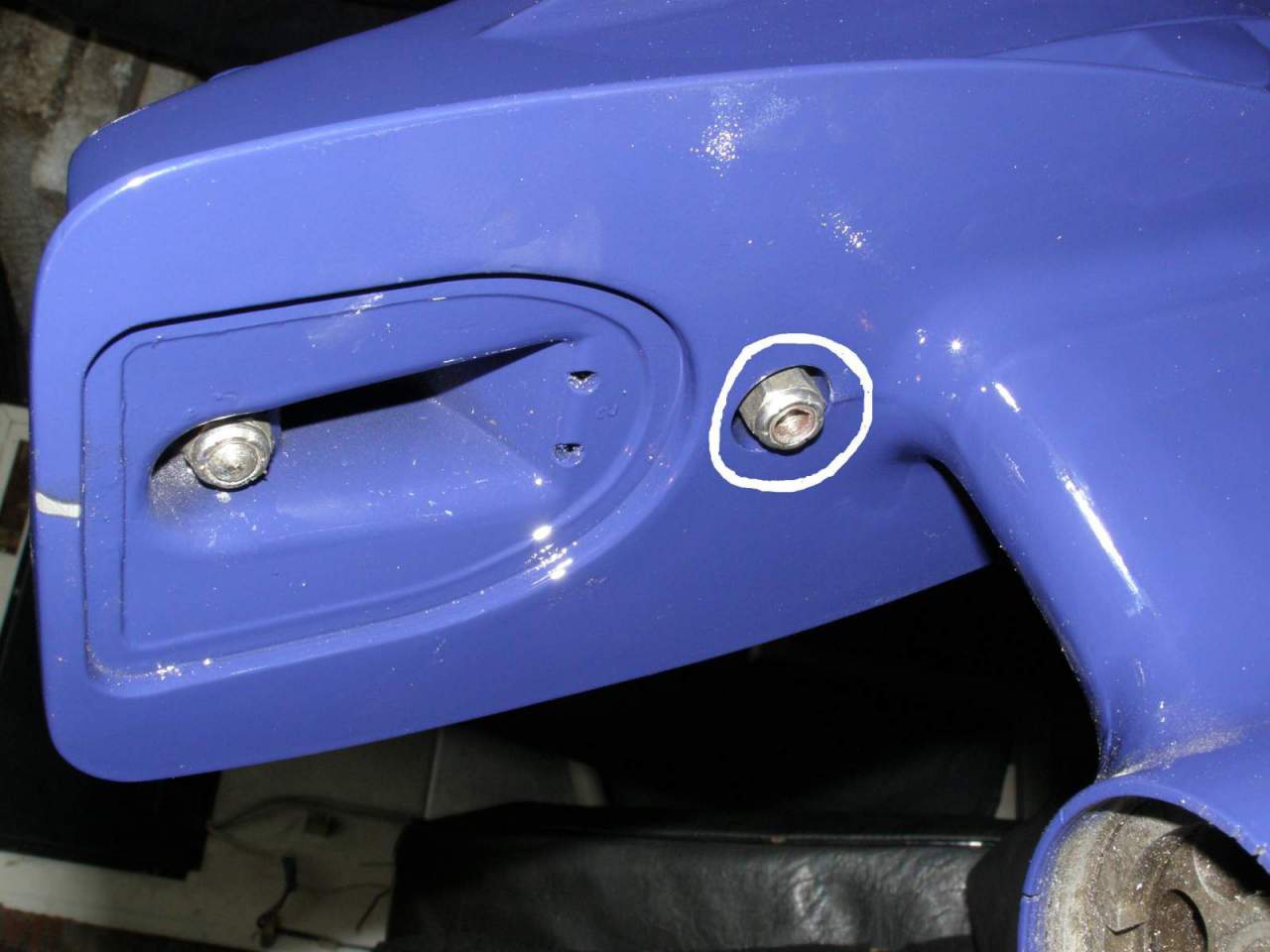

Два остальных крепежа редуктора не закрыты ничем и вполне доступны:
Так вот "хитрость" заключается в следующем:
При демонтаже редуктора Вы сначала снимаете анод - тем самым получаете доступ к третьей гайке крепления редуктора к "сапогу". Отвинчиваете все три гайки редуктора и детали отделяете одну от другой (редуктор от "сапога")
А вот при сборке срабатывает простая логика - всё в обратном порядке: ставится редуктор на "сапог", закрепляется тремя гайками и надо установить на место анод.
А тут БАХ - и сюрприз:
Болт крепления анода
НЕ ПРОХОДИТ в отверстие для ключа.

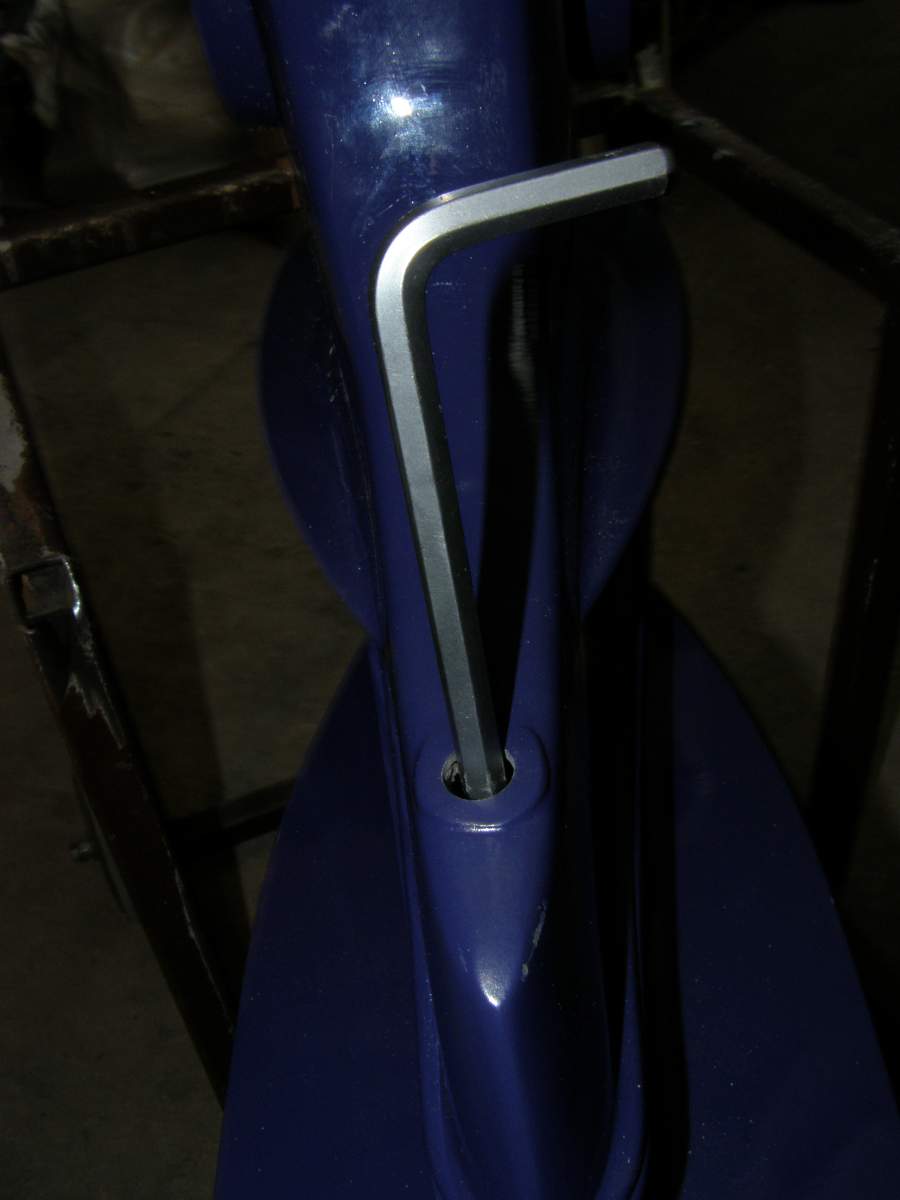

Ключ запросто проходит...
...
а болт шляпкой не проходит...
Вот и я "попался на эту удочку". Всё дело в том, что перед монтажом редуктора упомянутый "хитрый" болт нужно вложить в соответствующее отверстие самого редуктора, и лишь потом ставить редуктор к сапогу. Из-за этого приходится "конструкцию" собирать исключительно в вертикальном положении - чтобы болт крепления анода не вылетел из своего места. Если он выпадает, то остаётся в полости сапога, и вернуть его обратно, без повторного отделения редуктора от сапога невозможно.
Так что, если доведётся, будьте внимательны!!!!
Ну а мне из-за собственной невнимательности пришлось сегодня редуктор ставить дважды.
Ещё "нарвался" на мелкую неприятность:
При демонтаже головку на "13" брал "соседскую" - у напарника. Она у него ещё совковых времён, с тонким телом. Но уже через пару-тройку "рабочих дней" надоело побираться ключами - купил себе мало-мальски приличный "буржуйский" ключ-трещотку в наборе с головками. А они оказались "очень даже толстостенными", да ещё и под едва заметный конус. При затягивании гайки, что под антикав.плитой услышал, что гайка ещё совсем не обтянулась, а головка глубже не входит - заклинило.
Ключик-то я наждаком "выровнял"...
... но красочку подпортил
Ну а после всех этих "упражнений" оставалось рабочее время и не теряя его зря - зачистил "посадочное место" для установки "подошвы" силового блока.
На сегодня хватит...
