Старый 23.02.2019, 18:19   #81 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

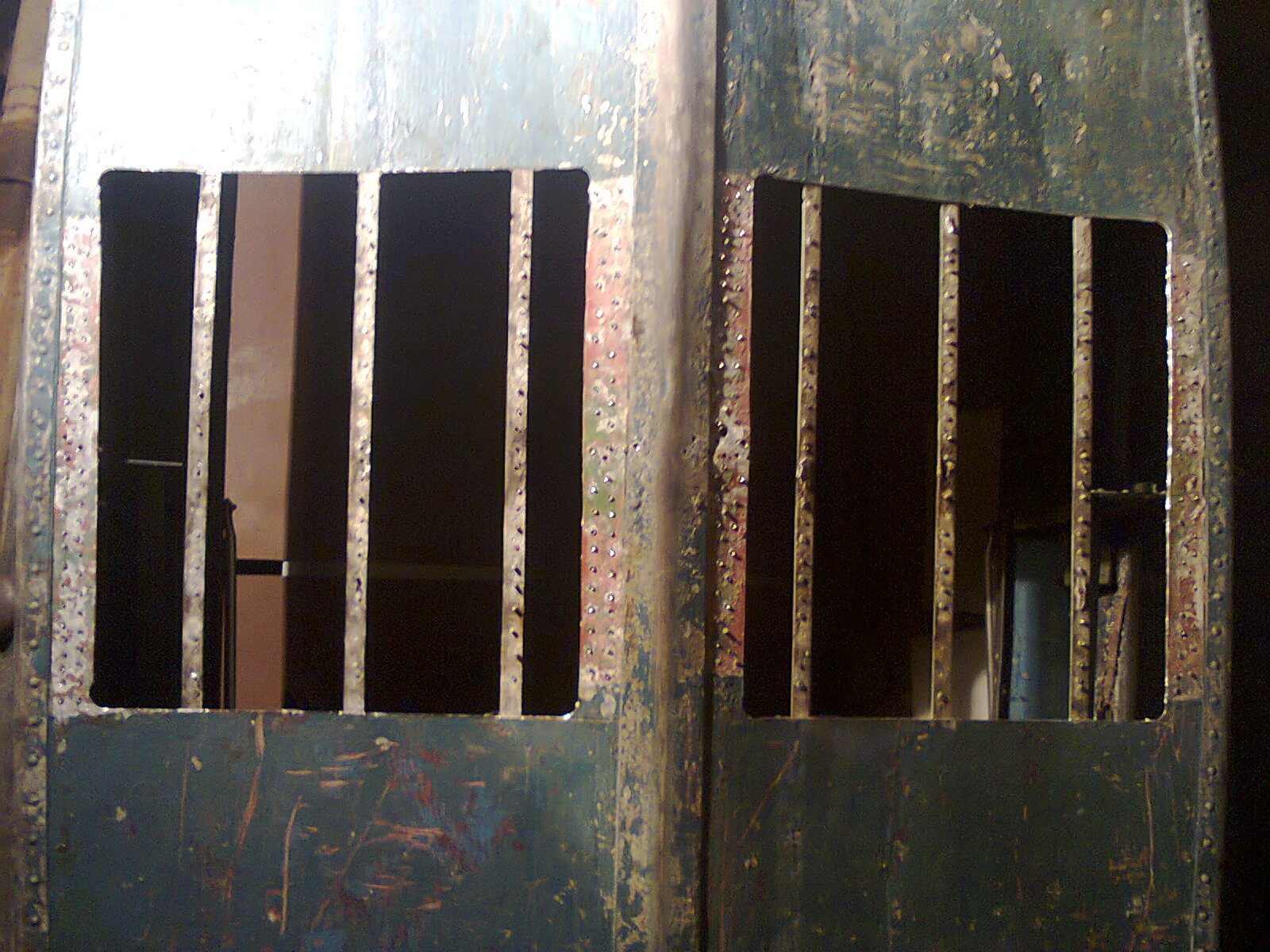

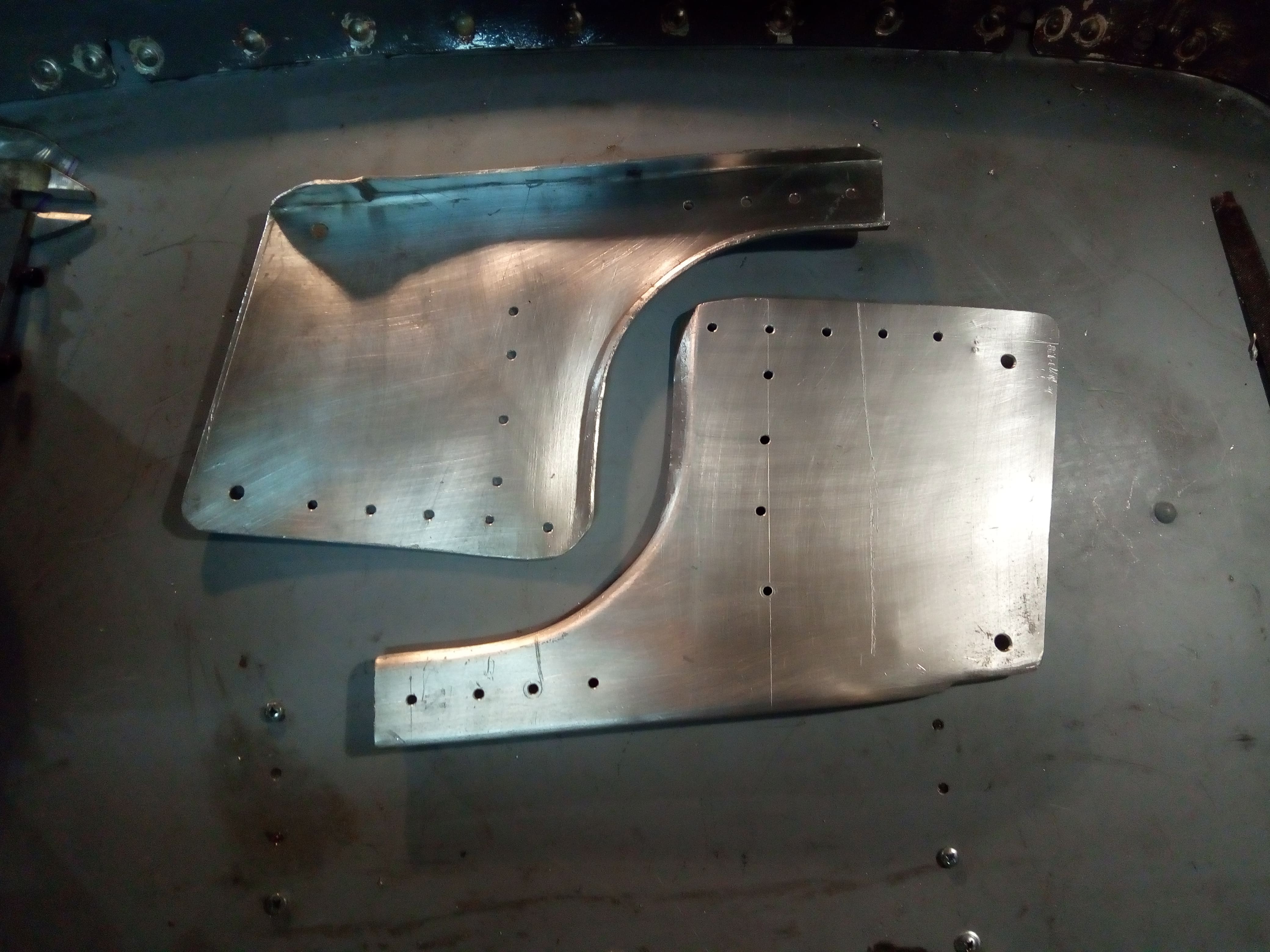

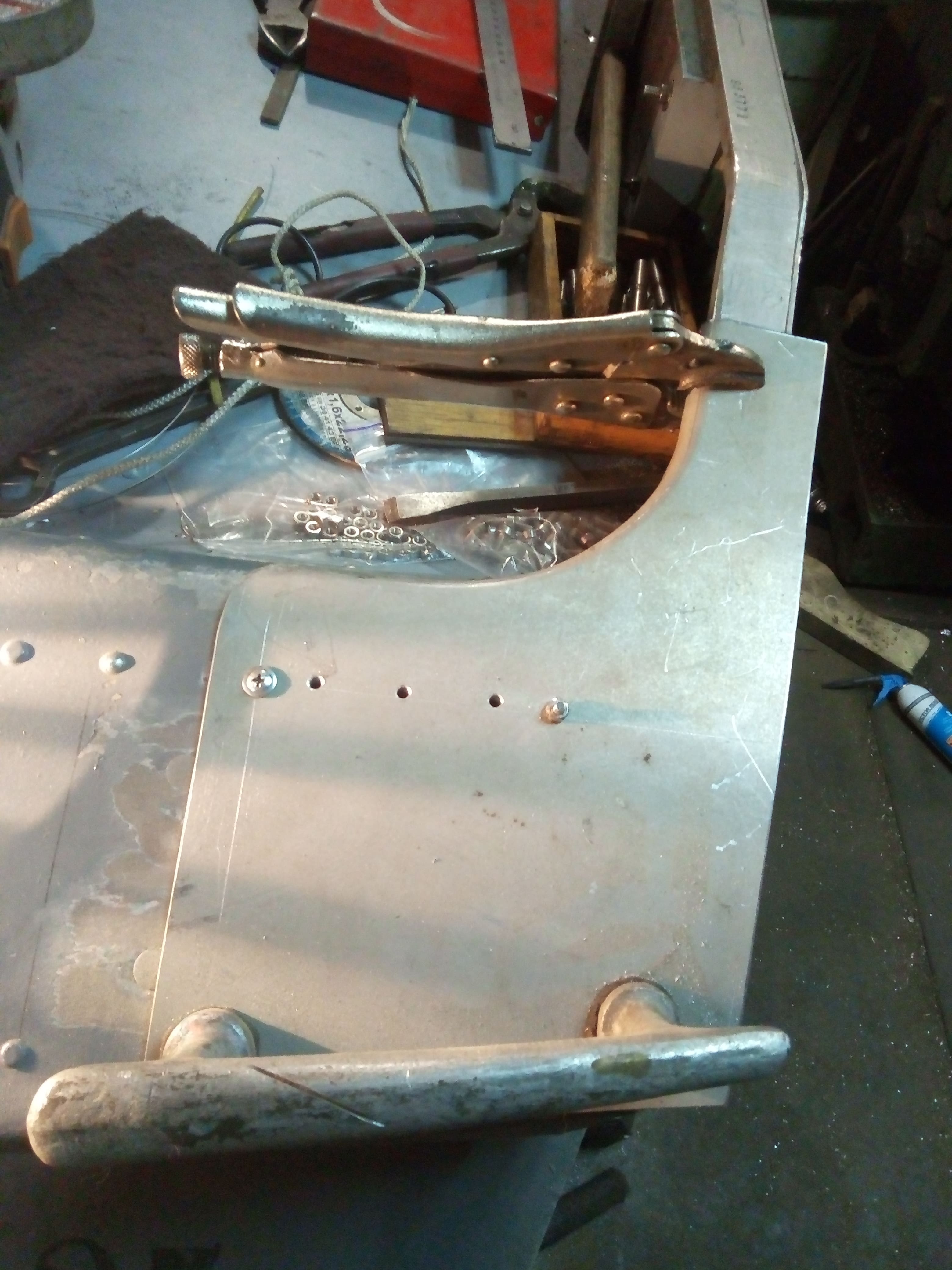

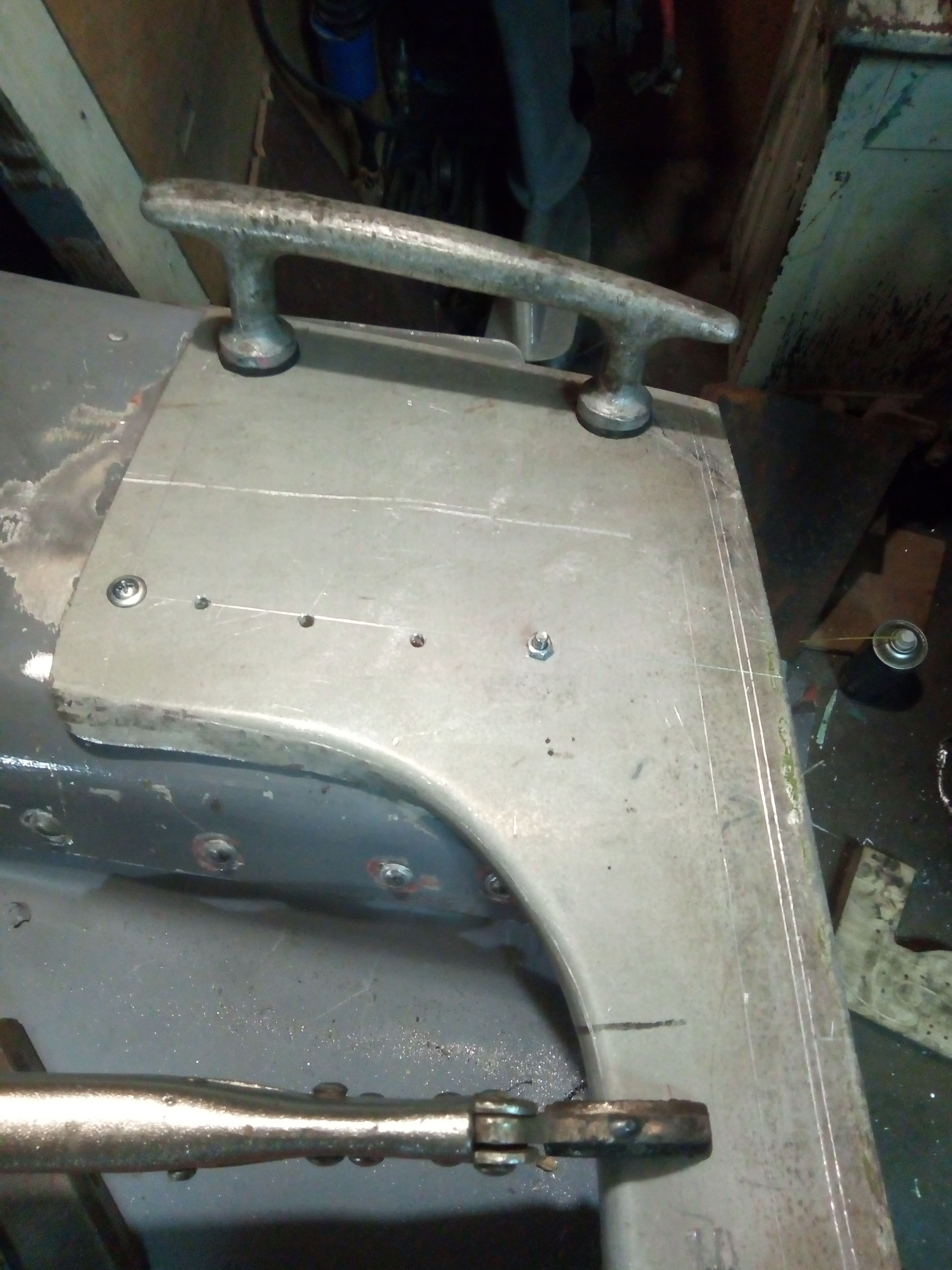

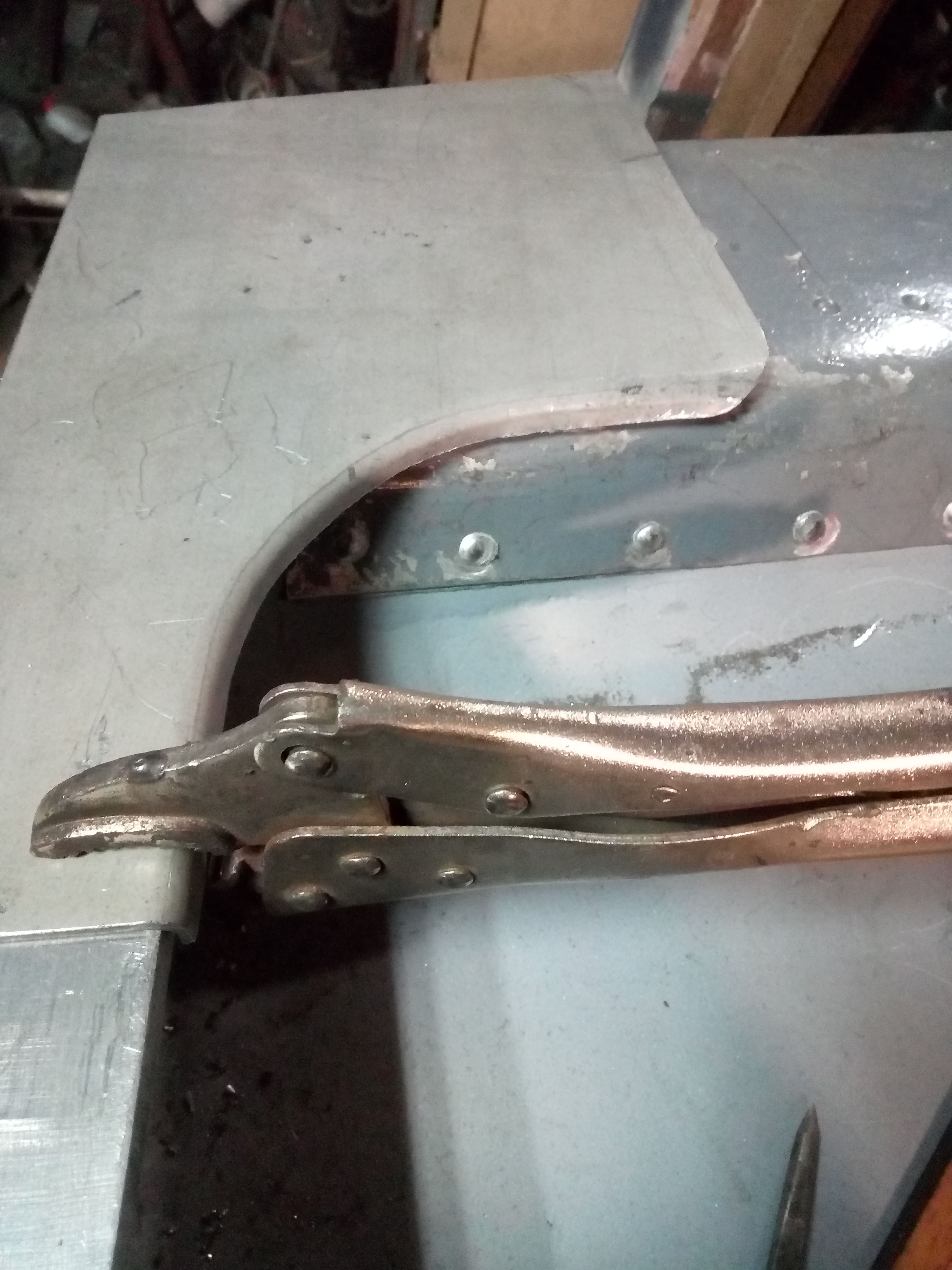

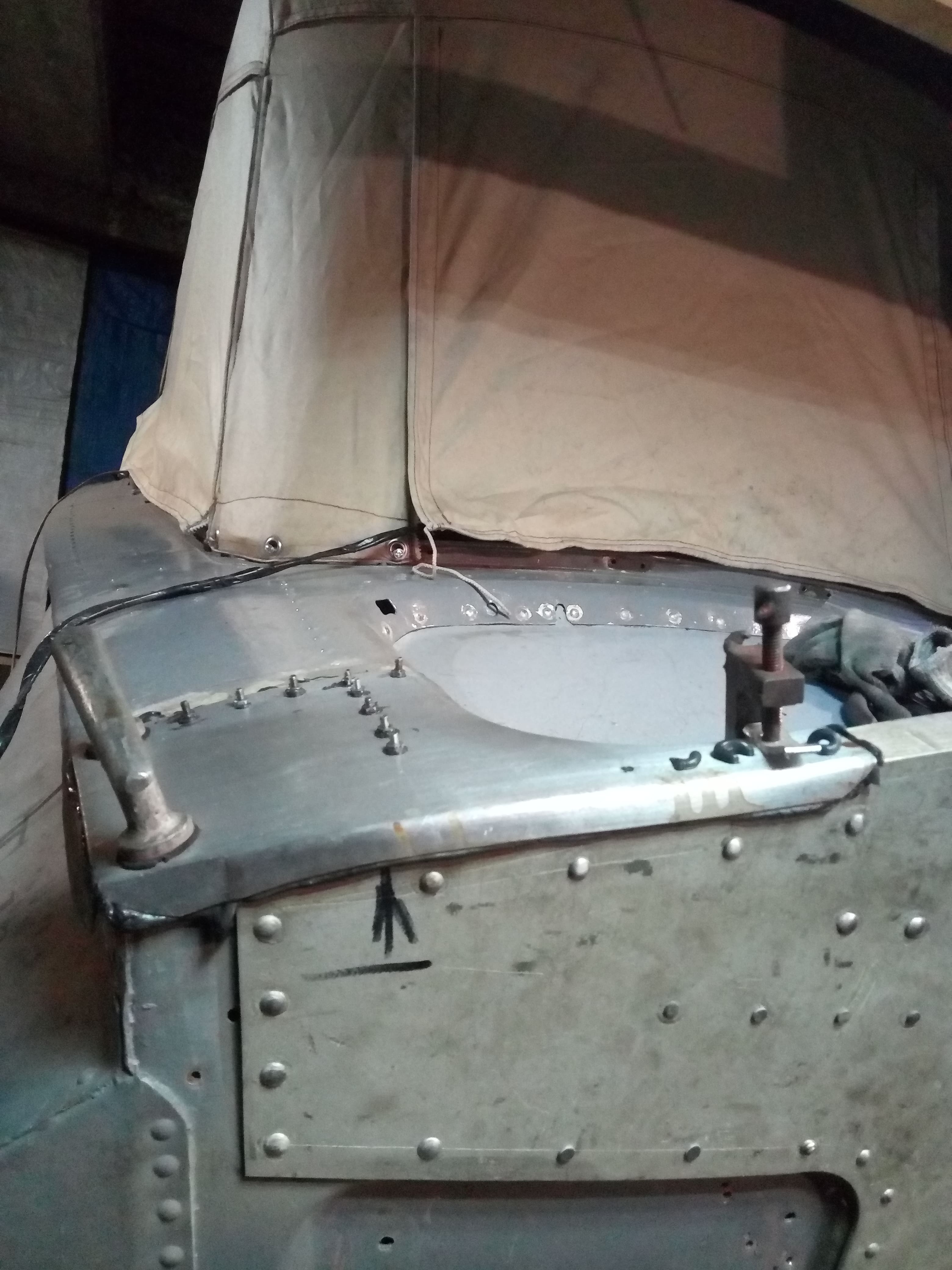

По транцу похоже все. Сделал две накладки декоративно-усиливающие. Станет герметик заменю винты на заклепки.
Миниатюры
Нажмите на изображение для увеличения
Название: P90221-164255.jpg
Просмотров: 187
Размер:	646.5 Кб
ID:	155165   Нажмите на изображение для увеличения
Название: P90223-114928.jpg
Просмотров: 157
Размер:	611.8 Кб
ID:	155166   Нажмите на изображение для увеличения
Название: P90223-122709.jpg
Просмотров: 134
Размер:	666.1 Кб
ID:	155167   Нажмите на изображение для увеличения
Название: P90223-140237.jpg
Просмотров: 116
Размер:	945.7 Кб
ID:	155168   Нажмите на изображение для увеличения
Название: P90223-153805.jpg
Просмотров: 109
Размер:	830.8 Кб
ID:	155169   Нажмите на изображение для увеличения
Название: P90223-153750.jpg
Просмотров: 97
Размер:	690.0 Кб
ID:	155188   Нажмите на изображение для увеличения
Название: P90224-124728.jpg
Просмотров: 105
Размер:	646.0 Кб
ID:	155212   Нажмите на изображение для увеличения
Название: P90224-124814.jpg
Просмотров: 99
Размер:	572.6 Кб
ID:	155213


Последний раз редактировалось metalworker; 24.02.2019 в 20:50.
metalworker вне форума   Ответить с цитированием
Старый 09.03.2019, 18:24   #82 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

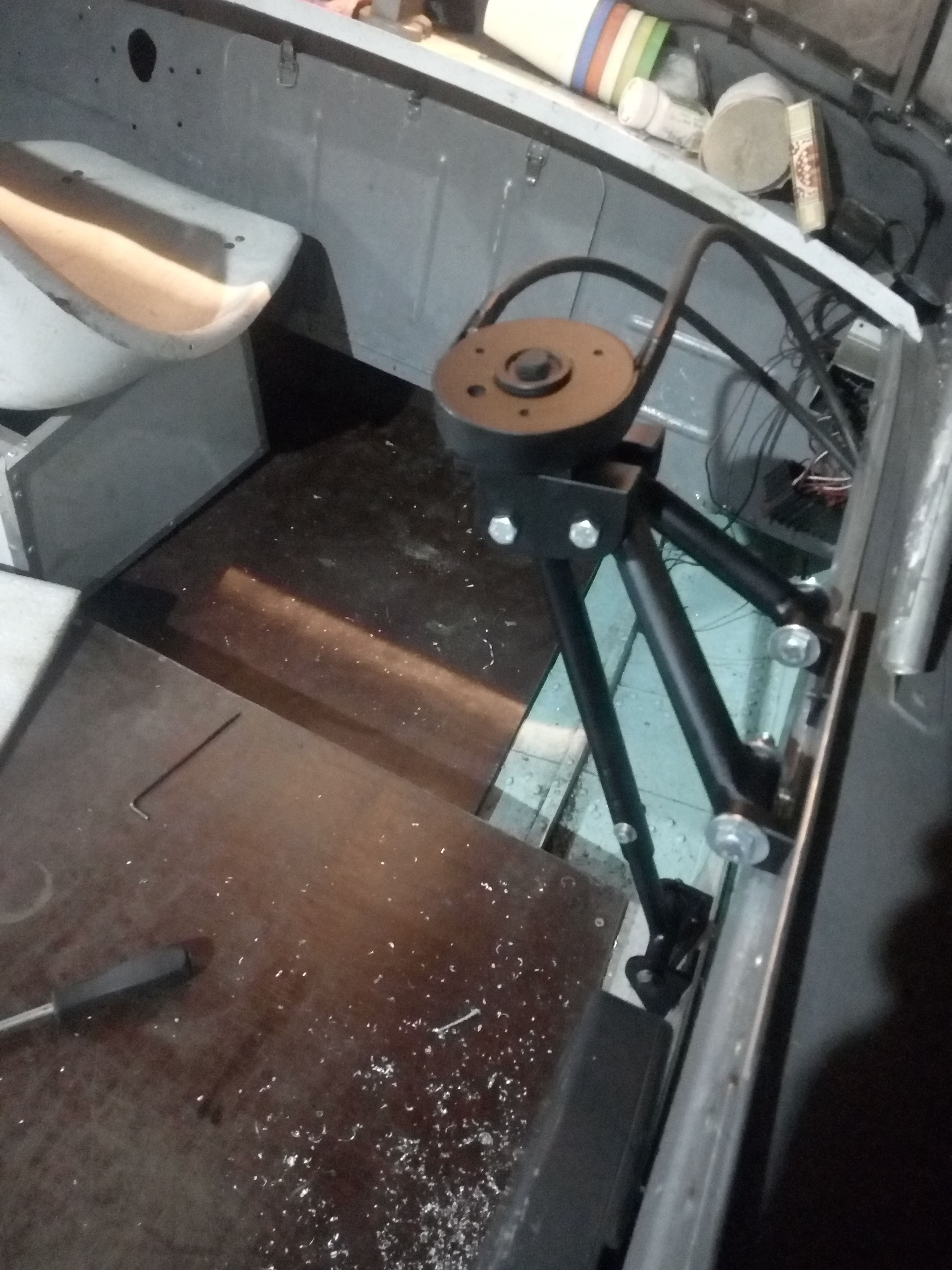

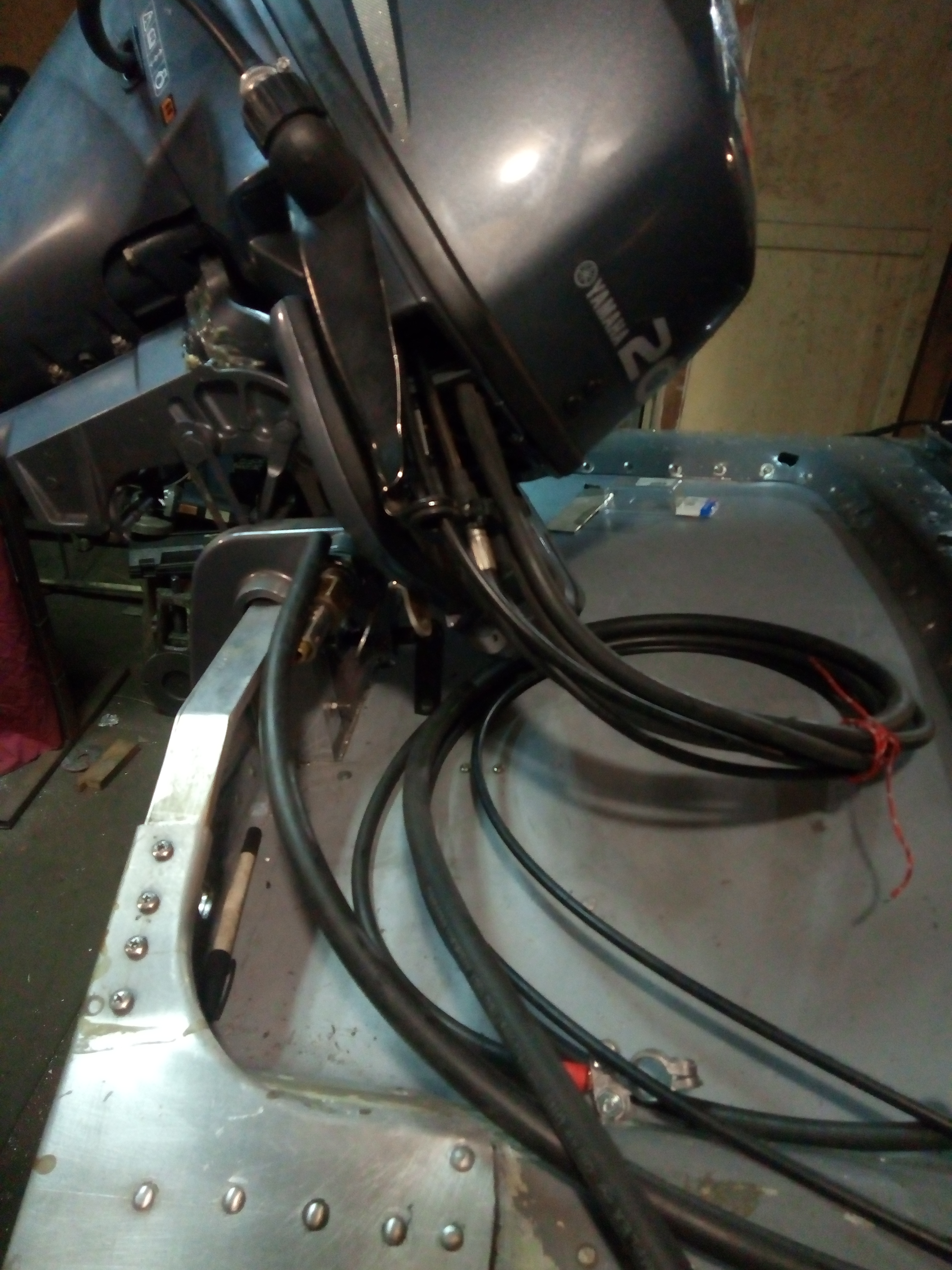

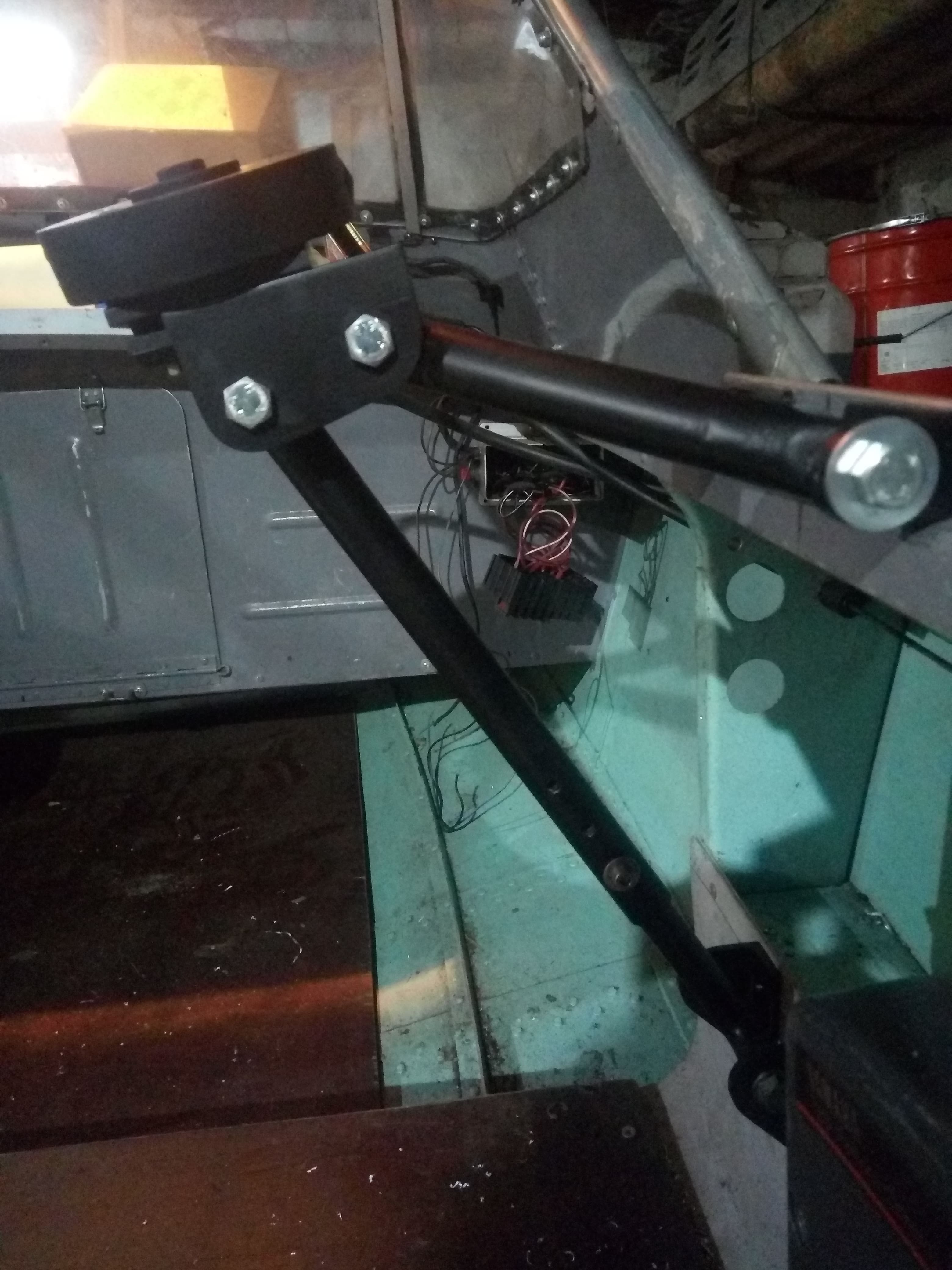

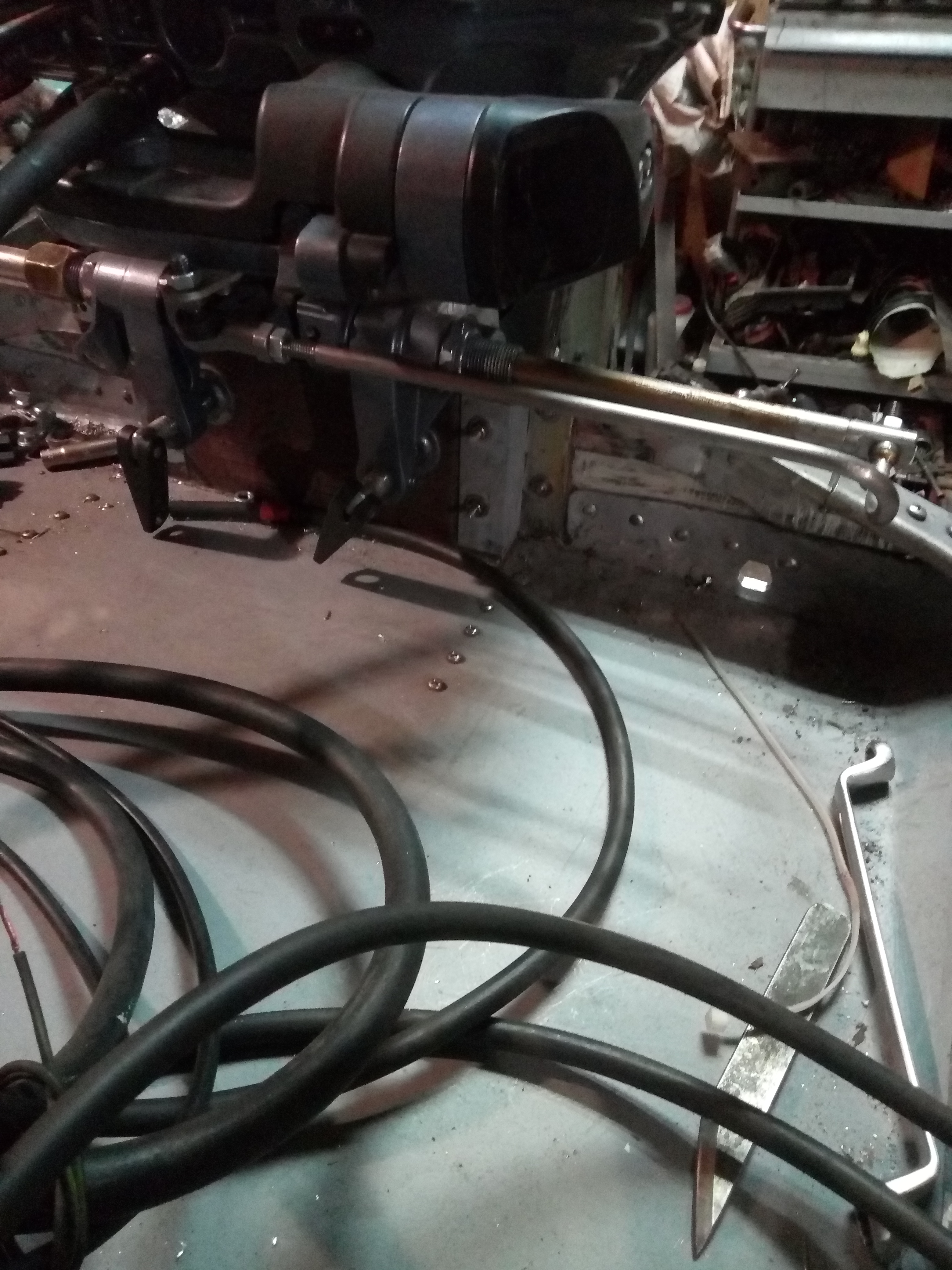

Сегодня решил занятся трудотерапией. Подключил троса провода шланги и получился такой жгут как на самолете каком то. Мало того нужно для этого жгута прорезать отверстие чтобы пропустить вовнутрь и как то это место уплотнить. Что там можно предпринять?
Миниатюры
Нажмите на изображение для увеличения
Название: P90309-130604.jpg
Просмотров: 103
Размер:	4.34 Мб
ID:	155706   Нажмите на изображение для увеличения
Название: P90309-154809.jpg
Просмотров: 179
Размер:	3.74 Мб
ID:	155707
metalworker вне форума   Ответить с цитированием
Старый 09.03.2019, 22:06   #83 (permalink)
Клубень

Аватар для Гена

Имя: Гена
Адрес: м. Київ, вул. Жмеринська 36 067 598 00 00
Карапь: ----------------------
Сообщений: 14,850
Сказал(а) спасибо: 4,319
Поблагодарили 4,323 раз(а) в 2,627 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Цитата:
Сообщение от metalworker Посмотреть сообщение
Сегодня решил занятся трудотерапией. Подключил троса провода шланги и получился такой жгут как на самолете каком то. Мало того нужно для этого жгута прорезать отверстие чтобы пропустить вовнутрь и как то это место уплотнить. Что там можно предпринять?

Ну можно такую штучку поставить, как на последнем фото, есть и серого цвета, только вот как возле мотора её закрепить, вопрос.

Командеры, приборы, винты....

Ну или использовать выход для всего этого http://weekender.ua/main/item/2625

А трахамудию всю стяжками стягивать.
__________________
067 598 00 00 Командери, гвинти, прилади контролю та інша комплектація до човнів.
Гена вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
metalworker (09.03.2019)
Старый 09.03.2019, 22:39   #84 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

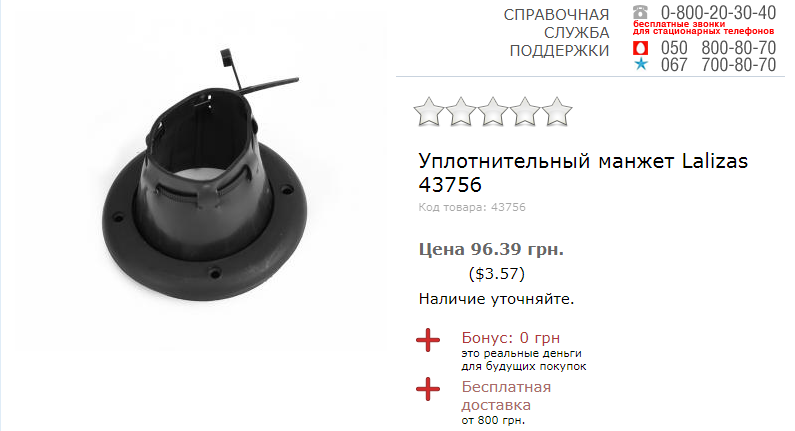

Это да, это оно.
Миниатюры
Нажмите на изображение для увеличения
Название: манжет.PNG
Просмотров: 110
Размер:	73.5 Кб
ID:	155716
metalworker вне форума   Ответить с цитированием
Старый 14.04.2019, 18:55   #85 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

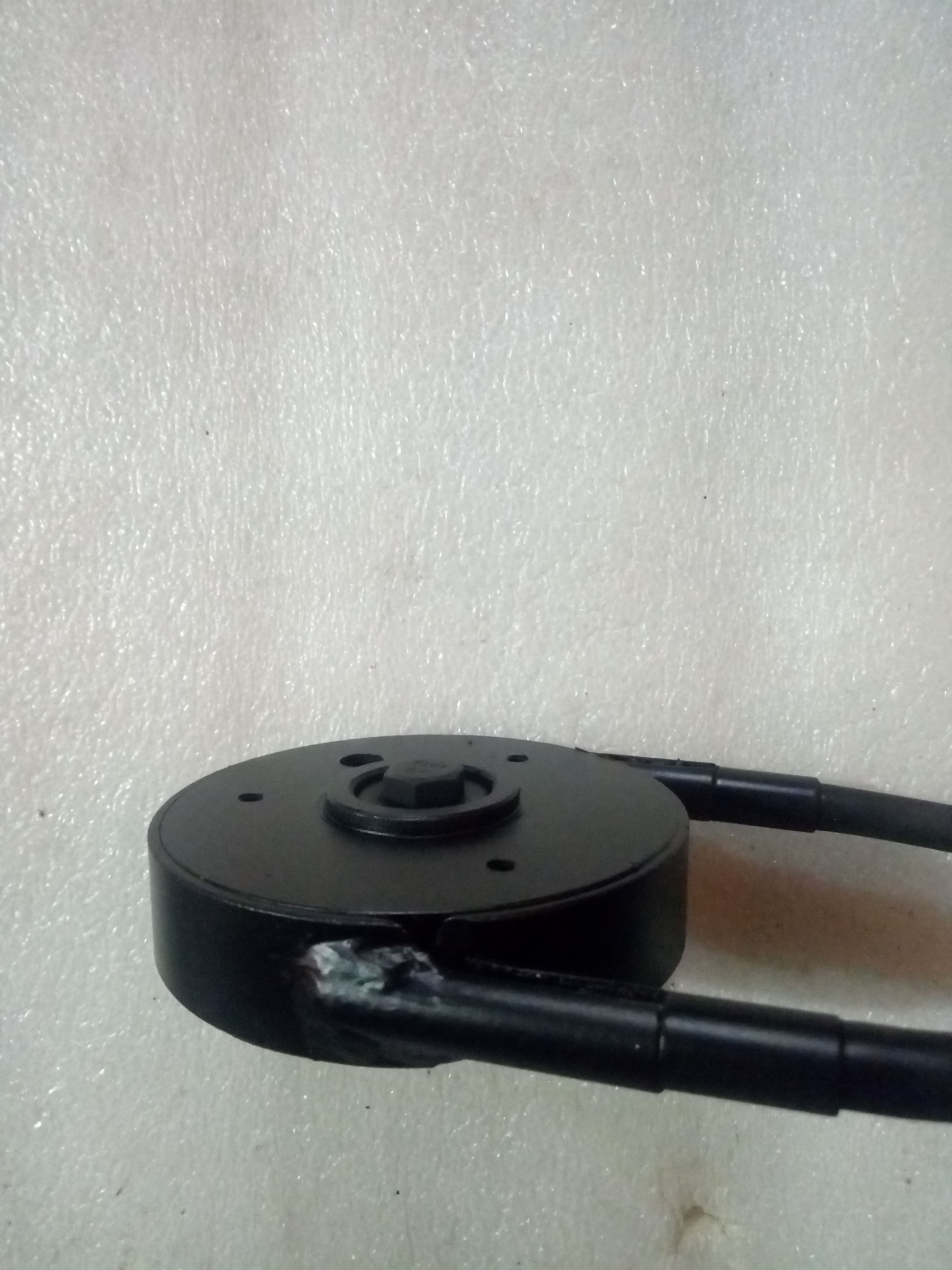

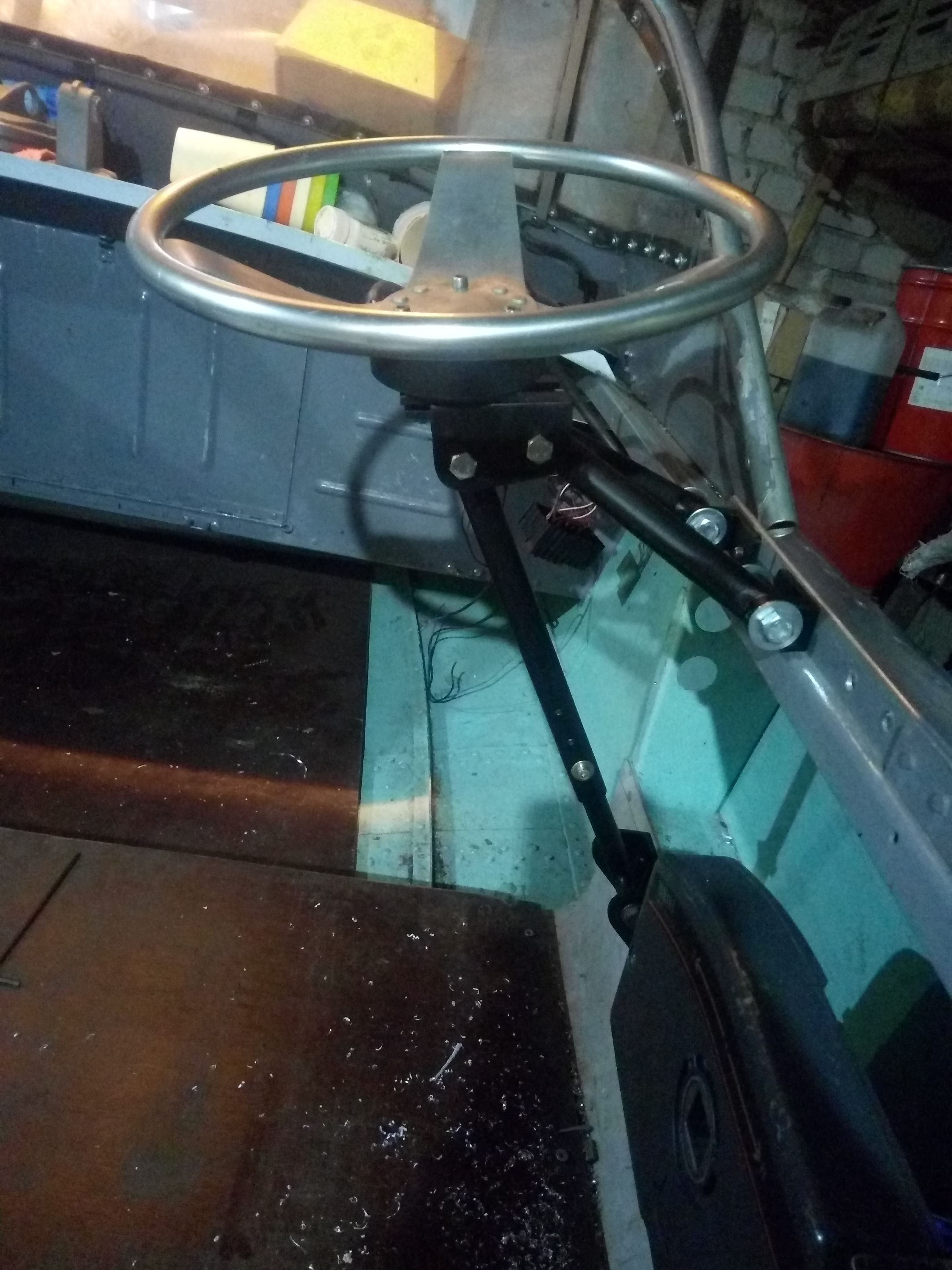

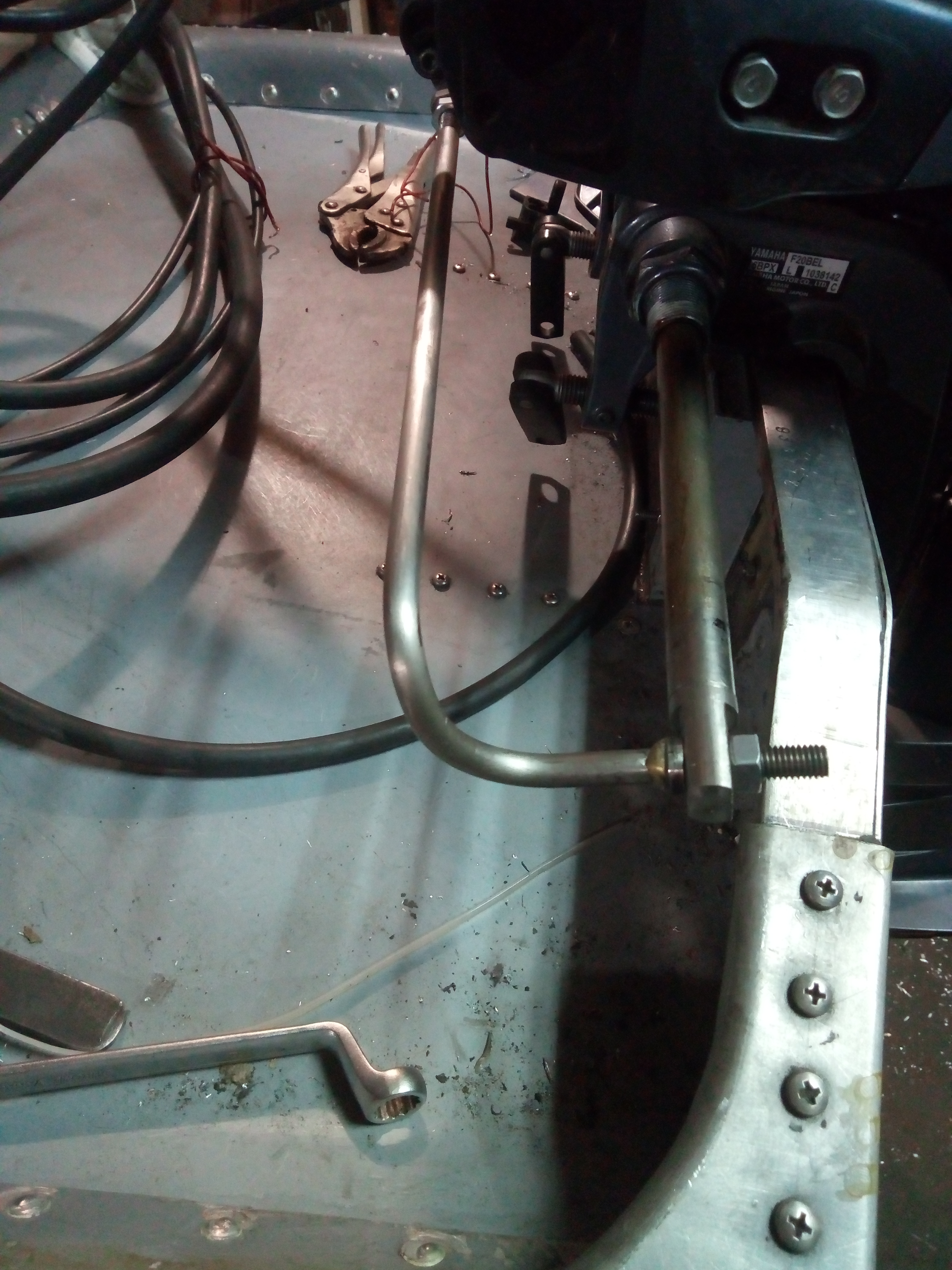

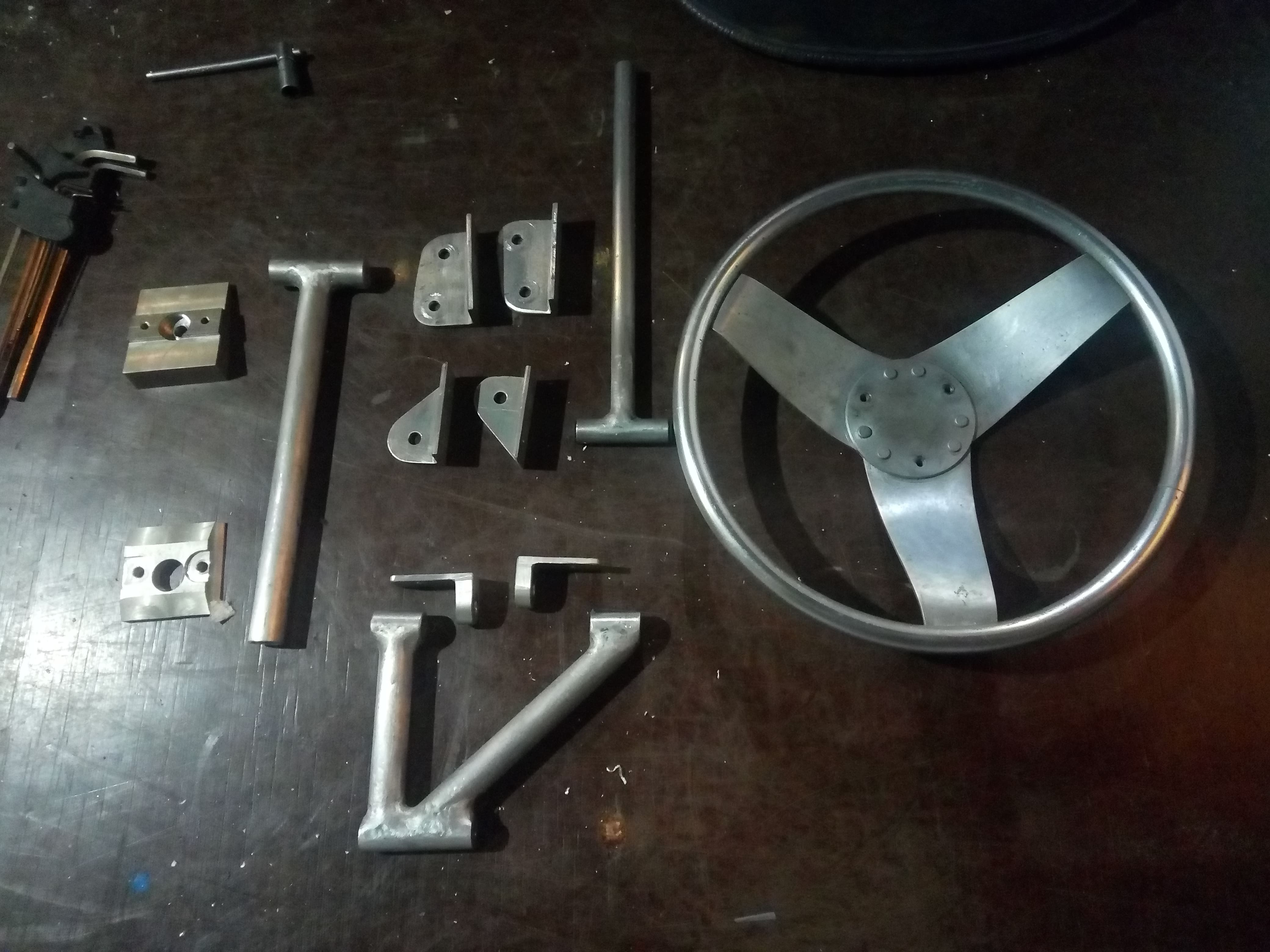

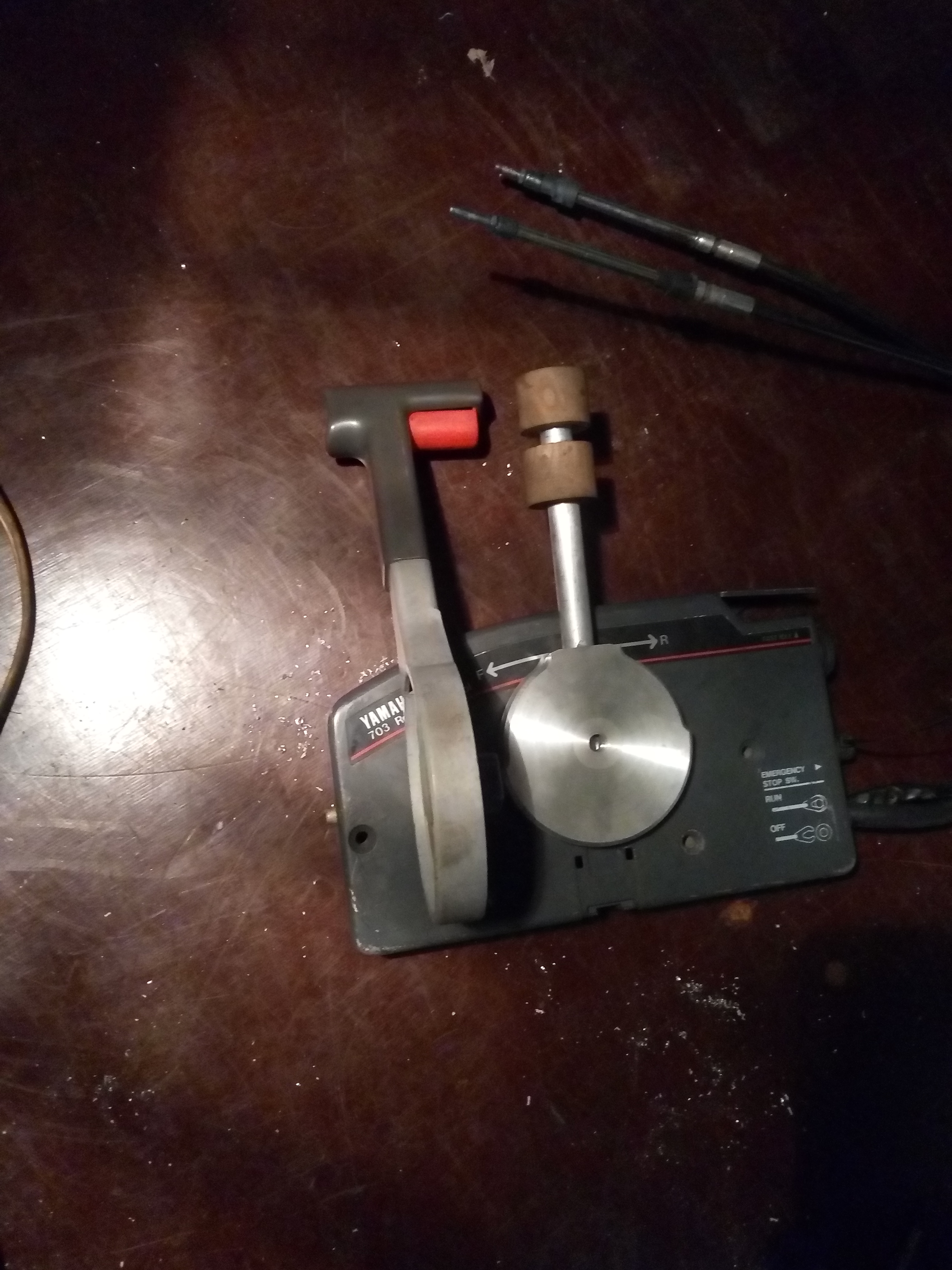

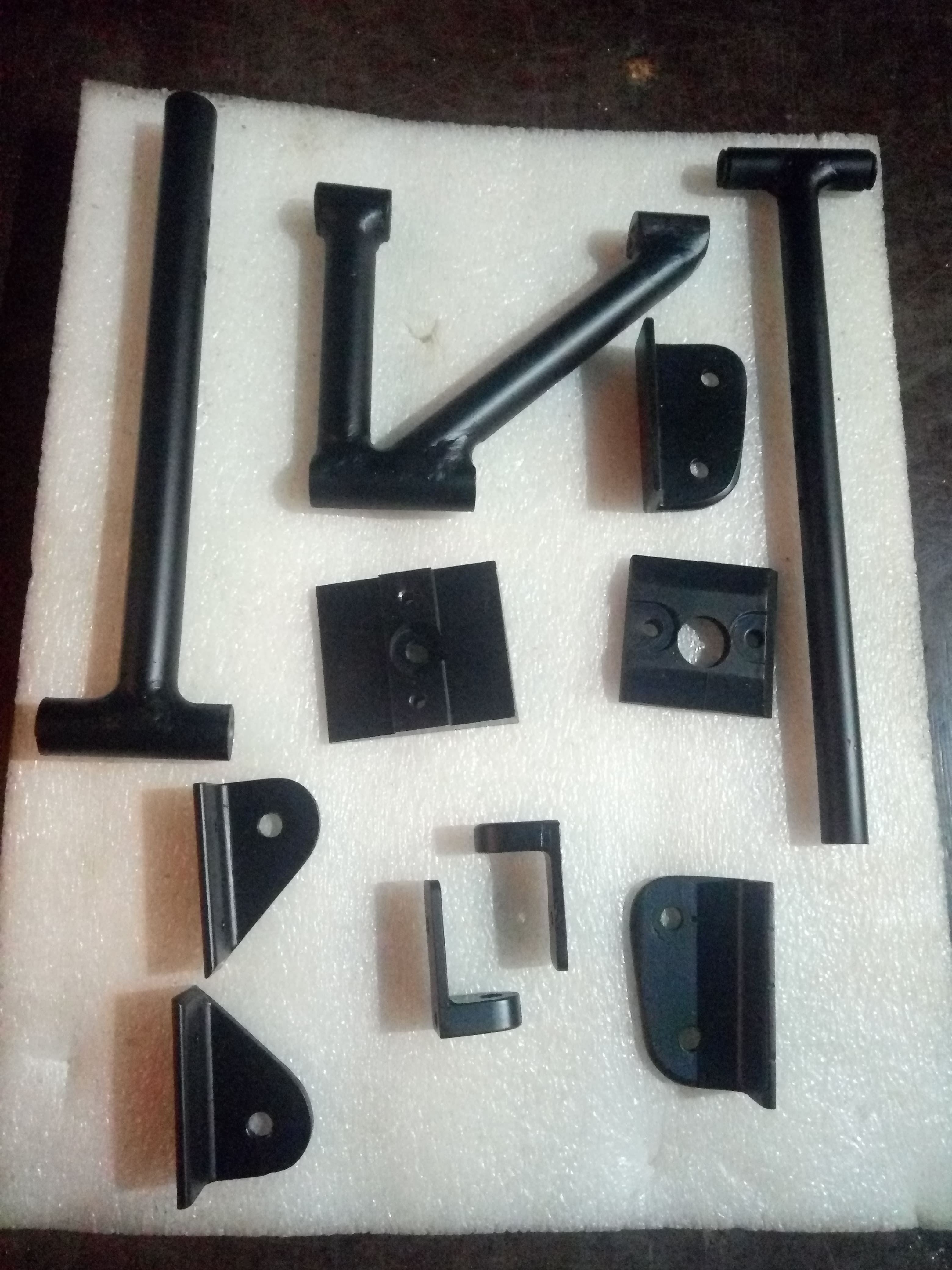

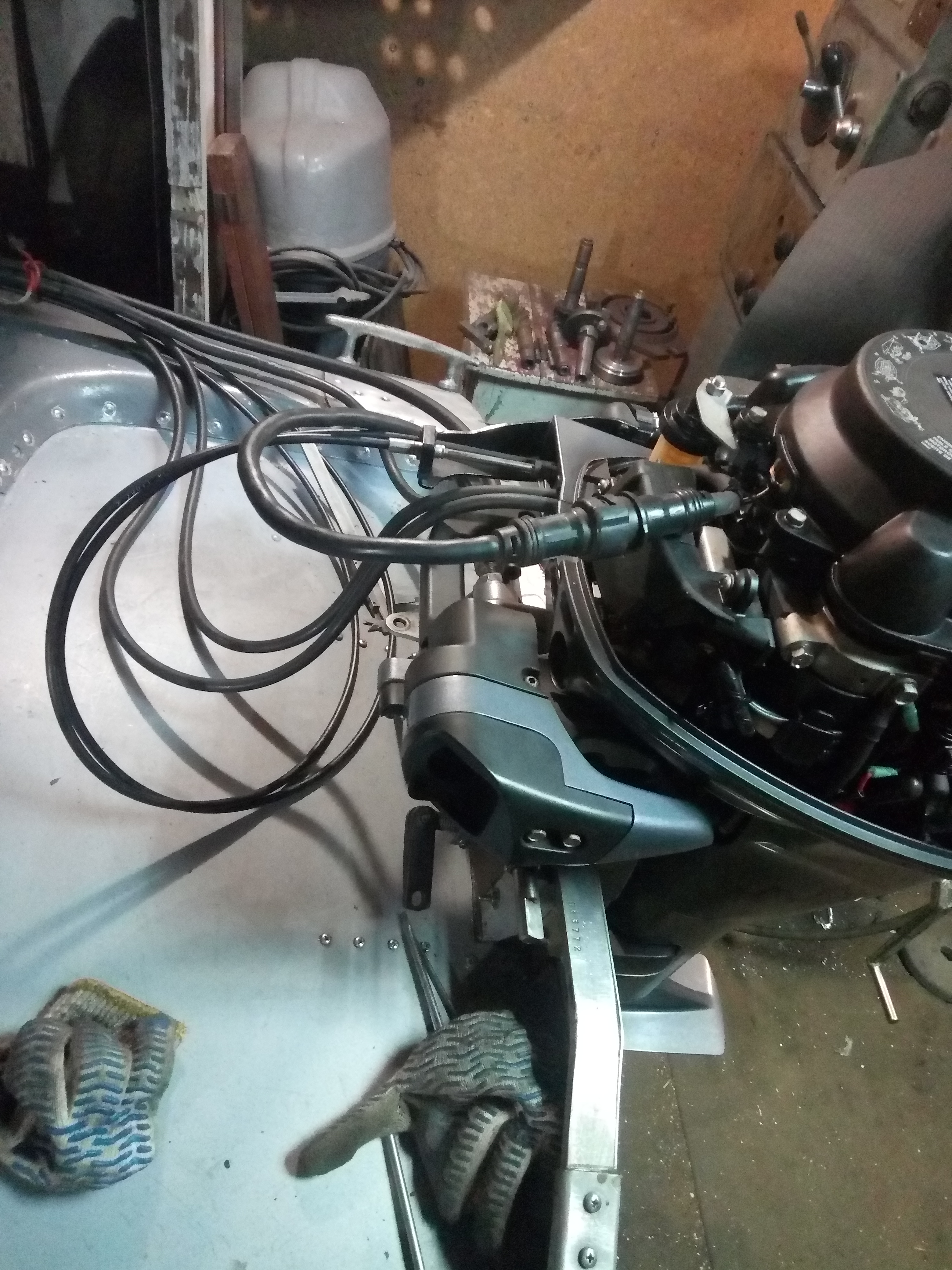

Несколько картинок по ходу сборки. Небольшой тюнинг ямаховской кочережки командера шобы не торчала сильно из лодки и не цеплялась за борт, руль из обрезков дюраля и рулевая тяга из чего бог послал. Еще быстрый рулевой редуктор оригинальной конструкции.
Еще хотел спросить знающих -если на моторе подсос электро то нужен или нет отот второй рычажок газа на командере?
Миниатюры
Нажмите на изображение для увеличения
Название: P90414-101413.jpg
Просмотров: 115
Размер:	3.65 Мб
ID:	156696   Нажмите на изображение для увеличения
Название: P90414-101400.jpg
Просмотров: 113
Размер:	3.99 Мб
ID:	156697   Нажмите на изображение для увеличения
Название: P90414-113704.jpg
Просмотров: 107
Размер:	3.41 Мб
ID:	156698   Нажмите на изображение для увеличения
Название: P90414-152747.jpg
Просмотров: 88
Размер:	3.91 Мб
ID:	156699   Нажмите на изображение для увеличения
Название: P90414-152815.jpg
Просмотров: 95
Размер:	3.79 Мб
ID:	156700   Нажмите на изображение для увеличения
Название: P90414-153012.jpg
Просмотров: 106
Размер:	3.13 Мб
ID:	156701
metalworker вне форума   Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
vlad2002 (14.04.2019), Шурави (14.04.2019)
Старый 12.05.2019, 19:18   #86 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

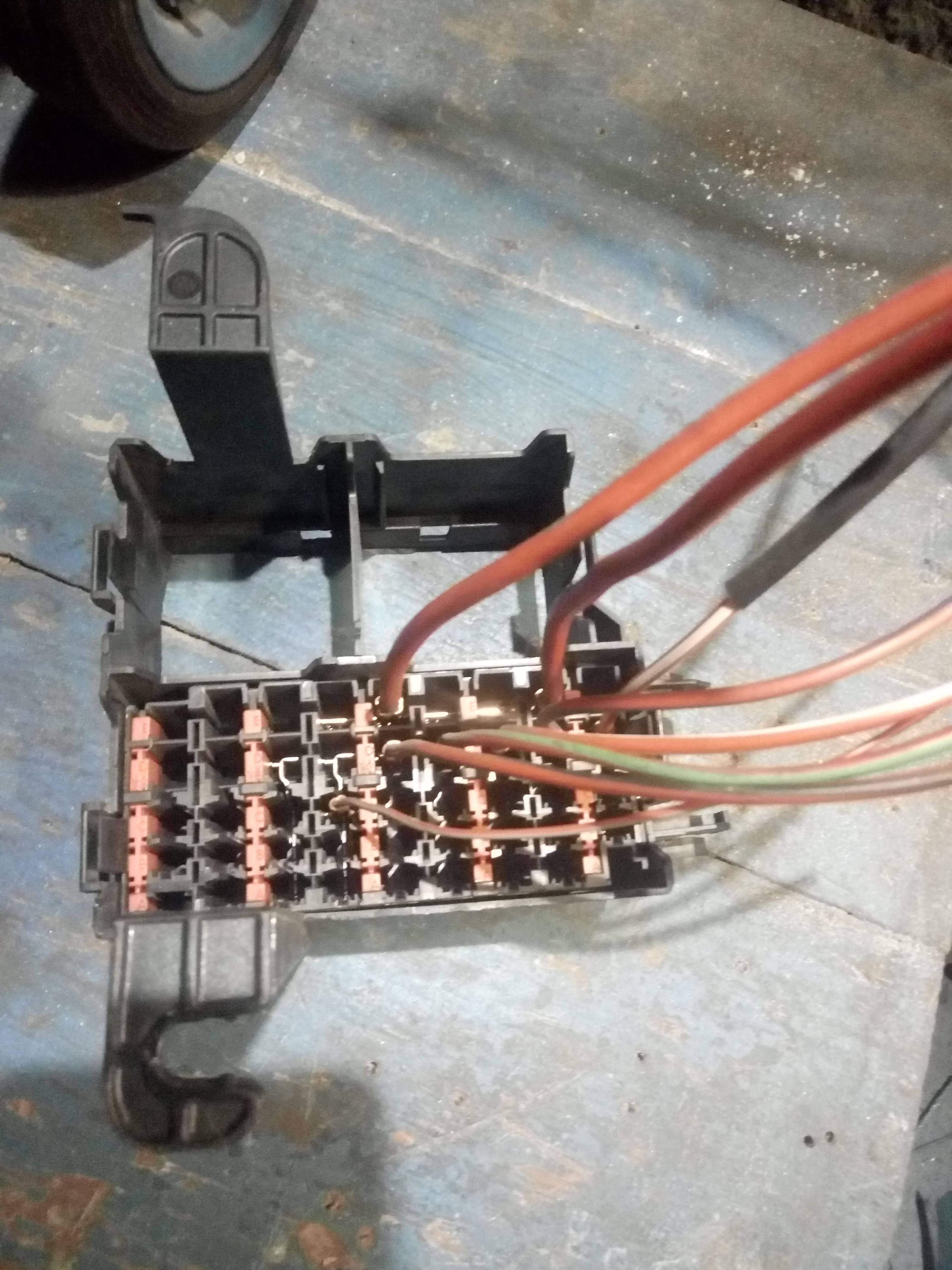

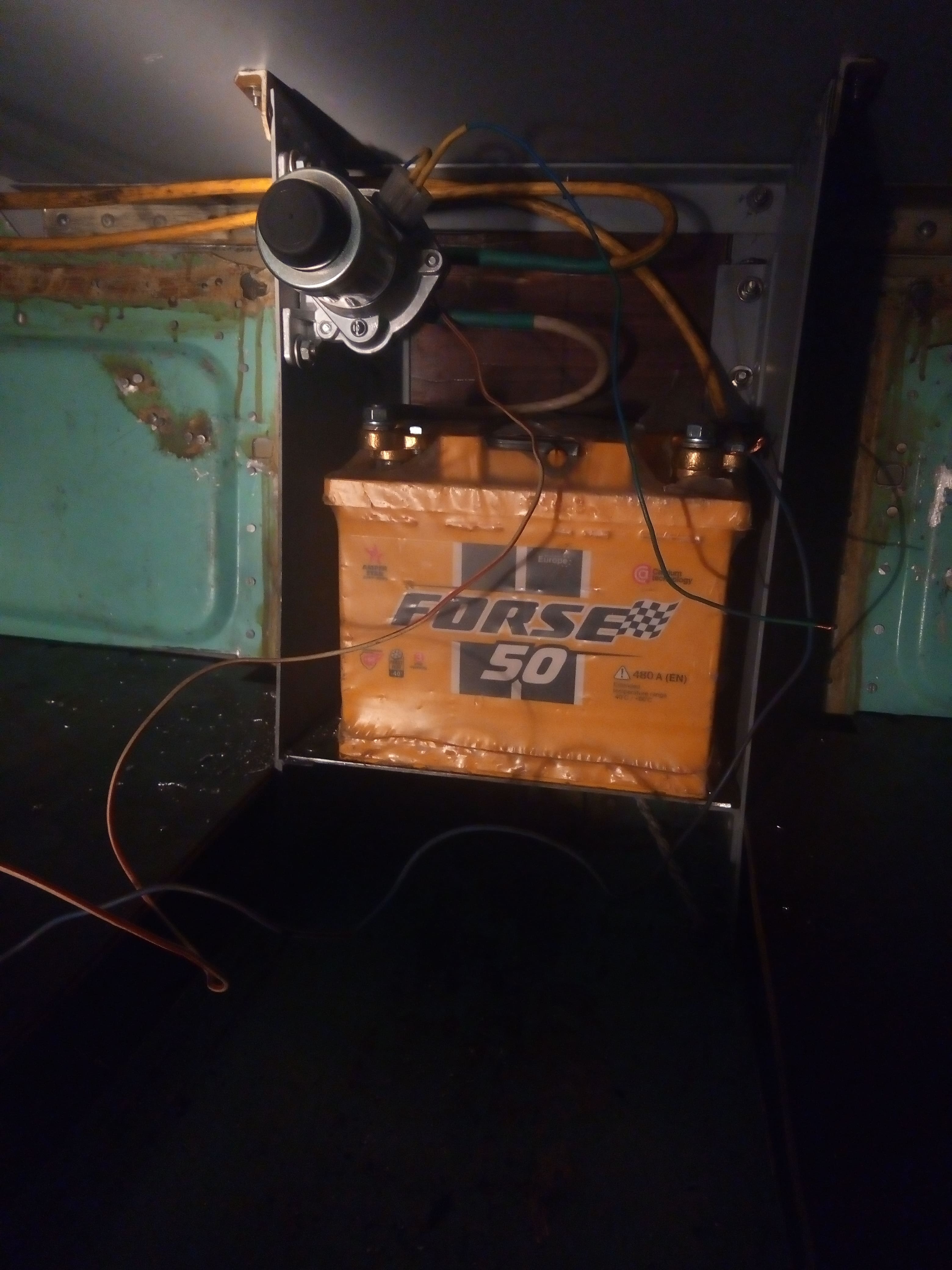

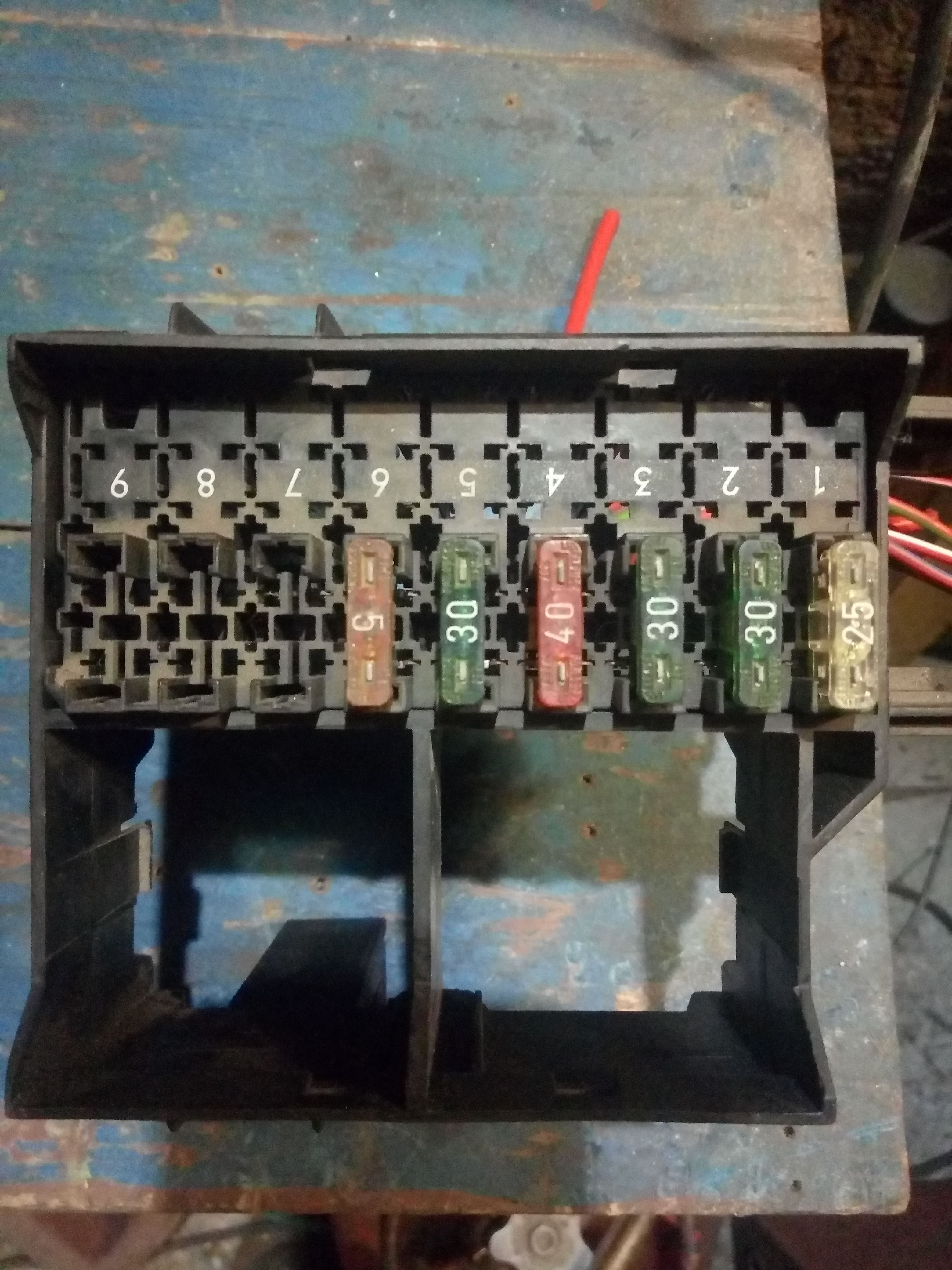

Дошла очередь до проводки. Решил поставить выключатель массы с дистанционым включением. Колодка предохранителей нашлась из фрагмента проводки мерса , грех не воспользоватся.
Миниатюры
Нажмите на изображение для увеличения
Название: P90511-194057.jpg
Просмотров: 117
Размер:	625.5 Кб
ID:	157323   Нажмите на изображение для увеличения
Название: P90511-194309.jpg
Просмотров: 112
Размер:	714.4 Кб
ID:	157324   Нажмите на изображение для увеличения
Название: P90511-194344.jpg
Просмотров: 123
Размер:	856.1 Кб
ID:	157325
metalworker вне форума   Ответить с цитированием
Старый 12.05.2019, 21:26   #87 (permalink)
Активный участник

Имя: Женя
Адрес: Киев
Карапь: Резиновый флот
Сообщений: 994
Сказал(а) спасибо: 19
Поблагодарили 967 раз(а) в 390 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Цитата:
Сообщение от metalworker Посмотреть сообщение
выключатель массы с дистанционым включением

Подробнее плиз!
sonor@ua.fm вне форума   Ответить с цитированием
Старый 12.05.2019, 21:41   #88 (permalink)
Клубень

Аватар для Гена

Имя: Гена
Адрес: м. Київ, вул. Жмеринська 36 067 598 00 00
Карапь: ----------------------
Сообщений: 14,850
Сказал(а) спасибо: 4,319
Поблагодарили 4,323 раз(а) в 2,627 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Цитата:
Сообщение от sonor@ua.fm Посмотреть сообщение
Подробнее плиз!

Обычный выключатель массы от газели. Финвал такие ставит себе на лодки.
__________________
067 598 00 00 Командери, гвинти, прилади контролю та інша комплектація до човнів.
Гена вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
metalworker (12.05.2019)
Старый 12.05.2019, 23:03   #89 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Цитата:
Сообщение от Гена Посмотреть сообщение
Обычный выключатель массы от газели

Таки да, кроме газели применяется на многих машинах , есть 12 вольтовые и 24 вольтовые по управлению, но похоже обмотка у них одинаковая учитывая кратковременность ее работы, по крайней мере прибором разницы сопротивления первой и второй не обнаружил. Конкретно у меня стоит с надписью 24 вольта но четко срабатывает от 12. Вобщем экономика должна быть экономной. Учитывая нагрузки на лодочном моторе будет работать практически вечно только желательно найти для нее место посуше.
metalworker вне форума   Ответить с цитированием
Старый 12.05.2019, 23:31   #90 (permalink)
Активный участник

Аватар для РЫБОЕД- ЭКСПЕРТ

Имя: Дмитрий
Адрес: Одесса мама
Карапь: Обь 1 ЗиЧ+ Honda BF30D, Tohatsu MFS 20C
Сообщений: 2,369
Сказал(а) спасибо: 1,077
Поблагодарили 1,474 раз(а) в 444 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Водоотливная помпа я там понимаю не предусмотрена?
__________________
По морям по волнам, нынче здесь, а завтра там!
РЫБОЕД- ЭКСПЕРТ вне форума   Ответить с цитированием
Старый 12.05.2019, 23:47   #91 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Цитата:
Сообщение от РЫБОЕД- ЭКСПЕРТ Посмотреть сообщение
Водоотливная помпа

Та надо будет поставить как то
metalworker вне форума   Ответить с цитированием
Старый 13.05.2019, 01:30   #92 (permalink)
Активный участник

Аватар для РЫБОЕД- ЭКСПЕРТ

Имя: Дмитрий
Адрес: Одесса мама
Карапь: Обь 1 ЗиЧ+ Honda BF30D, Tohatsu MFS 20C
Сообщений: 2,369
Сказал(а) спасибо: 1,077
Поблагодарили 1,474 раз(а) в 444 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Как я понимаю, на её месте установлен аккумулятор?
__________________
По морям по волнам, нынче здесь, а завтра там!
РЫБОЕД- ЭКСПЕРТ вне форума   Ответить с цитированием
Старый 13.05.2019, 06:45   #93 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Акумулятор стоит выше,под ним достаточно места для помпы.
metalworker вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Старый 20.05.2019, 06:43   #94 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

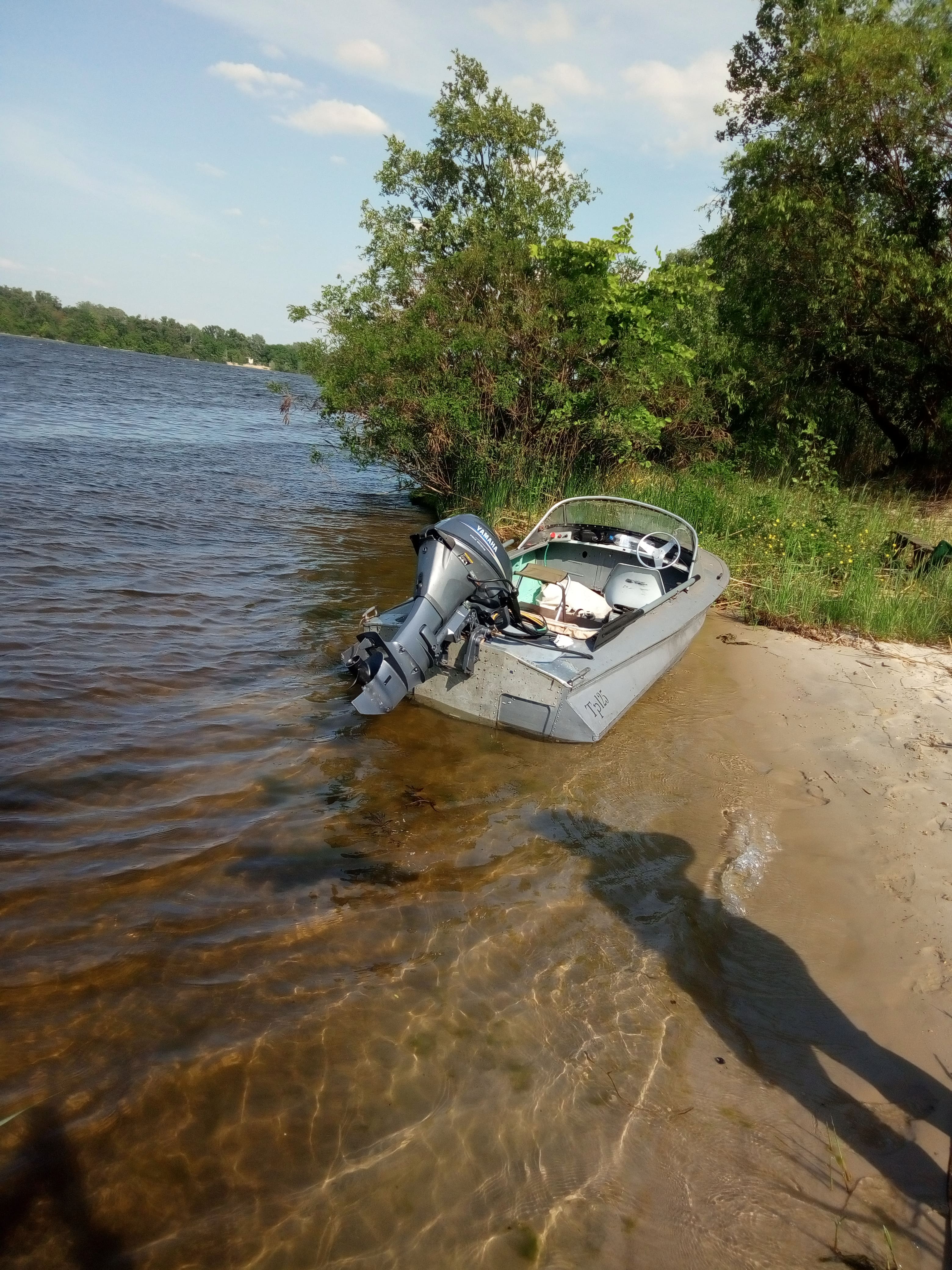

Начал ходовые испытания Винт шаг 11 выскакивает на глисер с двумя легко, поставлю тахометр гляну что там с оборотами но такое впечатление что шаг нужно добавить. Удивила работа генератора - на холостых на акуме стоит 14.2 вольта, по расходу пока хрен его знает с пол часа покатался на разных режимах бачок сильно не полегчал, нужно будет устроить пробег побольше. Ну и рулевое это конечно не румпель -как то оно не так , как то оно тупенько рулится может нужно поездть привыкнуть.
В целом впечатления положительные.
Миниатюры
Нажмите на изображение для увеличения
Название: P90518-155755.jpg
Просмотров: 205
Размер:	1.60 Мб
ID:	157476
metalworker вне форума   Ответить с цитированием
3 пользователя(ей) сказали cпасибо:
friggy (20.05.2019), vlad2002 (20.05.2019), РЫБОЕД- ЭКСПЕРТ (20.05.2019)
Старый 20.05.2019, 10:17   #95 (permalink)
Активный участник

Аватар для РЫБОЕД- ЭКСПЕРТ

Имя: Дмитрий
Адрес: Одесса мама
Карапь: Обь 1 ЗиЧ+ Honda BF30D, Tohatsu MFS 20C
Сообщений: 2,369
Сказал(а) спасибо: 1,077
Поблагодарили 1,474 раз(а) в 444 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Поздравляю со спуском и 7 футов под килем!
Да, расход у 4т двадцаток очень радует, мой мотор на максимальных оборотах ( 6200) ест порядка 4.6- 4.8 л в час, на троллинге меньше 1.5 литра.
У меня сейчас установлен винт 9.25/12 ( максимальный для моего мотора) и в одного перекручивает...
__________________
По морям по волнам, нынче здесь, а завтра там!
РЫБОЕД- ЭКСПЕРТ вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
metalworker (20.05.2019)
Старый 30.05.2019, 15:32   #96 (permalink)
Активный участник

Имя: Женя
Адрес: Киев
Карапь: Резиновый флот
Сообщений: 994
Сказал(а) спасибо: 19
Поблагодарили 967 раз(а) в 390 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Цитата:
Сообщение от metalworker Посмотреть сообщение
Таки да, кроме газели применяется на многих машинах , есть 12 вольтовые и 24 вольтовые по управлению, но похоже обмотка у них одинаковая учитывая кратковременность ее работы, по крайней мере прибором разницы сопротивления первой и второй не обнаружил. Конкретно у меня стоит с надписью 24 вольта но четко срабатывает от 12. Вобщем экономика должна быть экономной. Учитывая нагрузки на лодочном моторе будет работать практически вечно только желательно найти для нее место посуше.

Подниму вопрос.
Стартер лодочного мотора пускают через такой выключатель? Или только потребители?
sonor@ua.fm вне форума   Ответить с цитированием
Старый 30.05.2019, 15:48   #97 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 ЗиЧ Yamaha F20
Сообщений: 692
Сказал(а) спасибо: 329
Поблагодарили 369 раз(а) в 169 сообщениях
По умолчанию Re: Обь1. Восставшая из Ада.

Цитата:
Сообщение от sonor@ua.fm Посмотреть сообщение
Подниму вопрос. ?

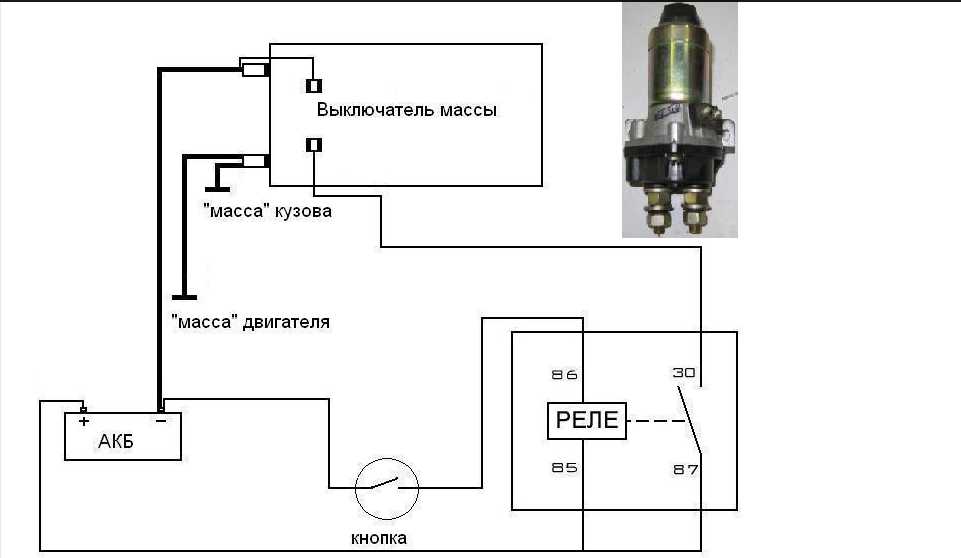

Через него запитано все, при размыкании можно обрывать либо плюс либо минус в зависимости от того что кому больше нравится. У меня стандартно разрывает минус. Ток выключатель потребляет только в момент включения или выключения.
Миниатюры
Нажмите на изображение для увеличения
Название: вкл масса.PNG
Просмотров: 55
Размер:	129.4 Кб
ID:	157632

Последний раз редактировалось metalworker; 31.05.2019 в 04:59. Причина: Добавил схему подключения.
metalworker вне форума   Ответить с цитированием
ОтветПереход на главную страницу


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы
Опции просмотра

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.
Trackbacks are Вкл.
Pingbacks are Вкл.
Refbacks are Вкл.


Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Продается Обь1 Шурави Архив 12 10.07.2012 21:42


Текущее время: 22:19. Часовой пояс GMT +3.


Powered by vBulletin® Version 3.8.7
Copyright ©2000 - 2019, Jelsoft Enterprises Ltd.
Search Engine Optimization by vBSEO 3.6.0
Перевод: zCarot
