стартер на вихрь25

[дима7626]

всем добрый день.поставил на 25 вихрь стартер лодка казанка с булями нарисуйте неграмотному как запитать акб от катушек для подпитки

[Вовчик]

Буду возле лодки посмотрю.Хотя там по памяти через выпроямитель, прямо на клему , Но лучше посмотрю.

[Бекас]

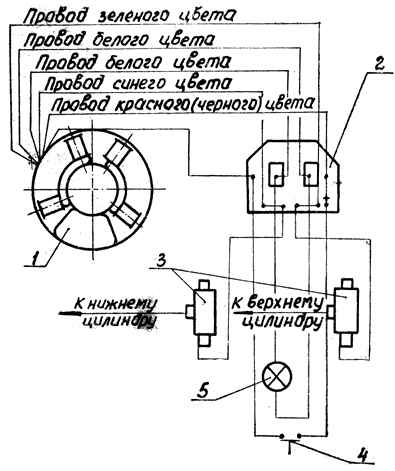

В теме улучшения вихря есть схема зажигания
С ПЛЮСА ВЫПРЯМИТЕЛЯ НА ПЛЮС АКБ. Минус на корпус

[дима7626]

и все же, на картинке оно понятнее. заранее благодарен

[Бекас]

Там картинка есть

[Бекас]

вот

[дима7626]

не обессудьте. но эта схема у меня тоже есть в книжке. мы с братом по ней весь двигатель перебрали а вот как провода с катушек на акб скинуть допетрить неможем%)

[Бекас]

Все правильно. + с АКБ у вас подключен на стартёр . тудахе подключается плюс от выпрямителя На колодке он крайний справо

[jktu]

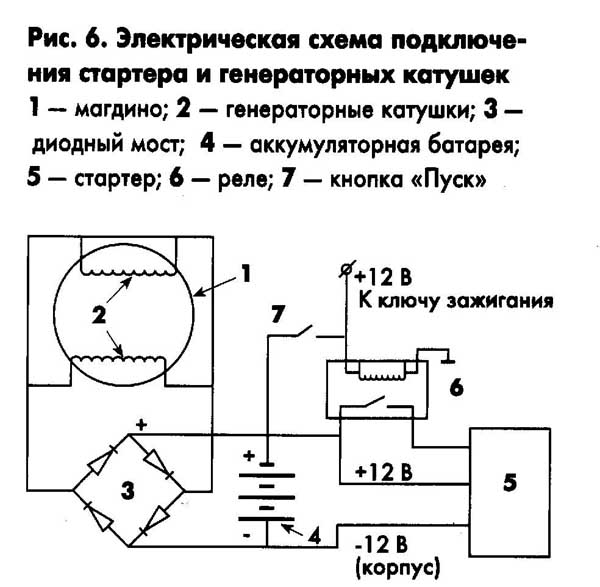

Вот схема (не совсем понятно нарисовано но другой нет...)
Единственное вместо диодного моста , можно использовать штатный ВБГ-3 , если установлен.

[Бекас]

Да в клубной библиотеке есть и инструкции и схемы

[саныч]

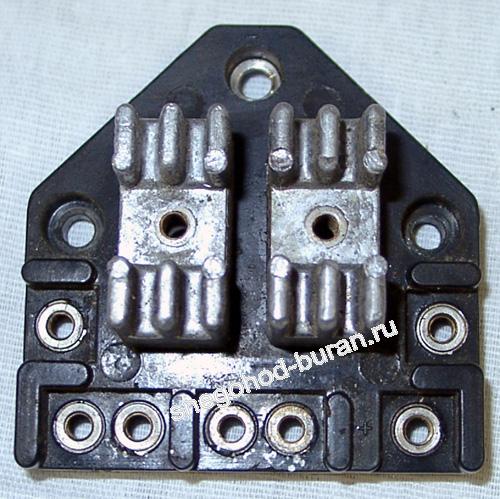

Если на моторе установлен блок(фото прилагается) ВБГ-3А(выпрямительный блок генератора ) то 2белых провода с магнето подключить винтами к радиаторам блока (переменное напряжение с магнето) ,на нижней крайней правой клемме есть значек + от этой клеммы провод к клемме+ аккум. ,вверху блока над радиаторами есть клемма - соединенная с массой мотора -провод от нее к клемме - аккум.Если ВБГ нет то нужно установить диодный мост .

[дима7626]

всем большой респект: за ваше внимание теперь все понятно

[саныч]

Хотел добавить -поскольку на моторе стоит эл.стартер то подключать нужно согласно схемы в инструкции к мотору.При этом провод(-) подключать не надо т.к. клемма (-) блока ВБГ соединена с корпусом мотора (может поэтому ее не обозначают в схеме к мотору) также как и стартер и провод(-) от аккум. к стартеру.Провод (+) от блока ВБГ подсоединяется к проводу (+) от аккум. к стартеру согласно схемы.

[olololol]

Кто нибудь может подсказать для чего на ВБГ-3А две клеммы (обведены на рисунке) ?

[Бекас]

Это отверстия под крепление соеденены с массой

[саныч]

Эти клеммы для подключения кнопки стоп при использовании зажигания МБ-2 .К правой клемме подключается черный (красный) провод от магнето и один провод на "стоп" ,вторая(левая клемма)перемычкой соединяется с корпусом и второй провод кнопки "стоп".

[olololol]

Большое спасибо!

[80336195842]

ребята помогите мне -как поставить стартер на вихрь-25м? отправьте схему нарезки зубов на моховике!пожалуйста отправьте ее мне в личное сообщение!

[Вовчик]

Прогавил пост. Вам надо найти венец с зубцами в своём регионе.Потом к токарю он знает что делать.Венец садится на горячую.Тоесть нагревается ставися на посадочное место. При остывании сжимается. Примерно так.

[Боцик]

Нагревать ни-в коем случае.....Допуск на посадку оставляется-до-0-1,5десятки не более-потом пресуется и ставится на гужон или точка прихвата сваркой\полуавтомат\после -чего на балансировку.....Для более-менее токаря -НЕ ПРОБЛЕМА.....Изначально протачивается маховик-ПОСАДОЧНОЕ МЕСТО-под венец с допуском под посадку ну а потом все по азбуке.......УДАЧИ ВАМ.....Готовый венец был как-то в продаже в ОЛИМПИЙЦЕ.....Может у кого есть в наличии.....У меня лично-точно не скажу -нужно ехать на стоянку и смотреть среди старья......Опять-же Б\У шный венец прессовать опасно---может не при пресовке -а при эксплуотации -разорвать......Лучше не эксперементировать....
