Типово Как состыковать Lowrance HDS и Двигатель Yamaha

Господа прошу помощи, искал везде обращался к официальным дилерам ответа нет.
Суть проблемы в следующем есть двигатель ямаха f150 4 такта 2005 года купил картплоттер lowrance hds 8, который может выводить показания с двигателя в формате nmea 2000, купил кабель переходник для двигателя и вот проблема, он не подходит ни под один разъем на движке.
Пытались его с дилеровскими техниками подключать к диагностическому разъему разными комбинациями, ни фига ничего не кажет кроме показаний вольтметра.
может кто чего умного подскажет что куда подключать заранее спасибо

enVV, вот что пишет Lowrance на своем сайте о совместимости их девайсов с моторами Ямаха.

Yamaha Engines:
The following models can use our Command Link gauges and triducer which are NMEA certified.
Please note: Yamaha Engines did not output Engine Trim or Engine Temp onto the NMEA 2000 bus until 2006. Lowrance devices cannot configure/calibrate Yamaha devices. A Yamaha dealer will have to make those changes.
Four Strokes:
F50
F60
F75
F90
F115
F150
F200
F225
F250
Two Stroke HPDI models:
Z or VZ models
150
200
225
250
300

1. Фактически написано, что следующие моторы поддерживают nmea, но движки до 2006 года не выдают инфу о триме и температуре двигаетеля в формате nmea.
То есть показывать то он должен но ни фига не хочет
Iskander зараз поза форумом   Відповісти з цитуванням
Старий 15.09.2011, 16:31   #2 (permalink)
stp
Клубень, модератор

Аватар для stp

Псевдо: Александр
Звідки Ви: Киев
Карапь: в подписи
Дописи: 19.390
Сказал(а) спасибо: 3.113
Поблагодарили 17.547 раз(а) в 6.196 сообщениях
Типово Re: Электросхема Yamaha

Цитата:
Допис від Iskander Переглянути допис
есть двигатель ямаха f150 4 такта 2005 года купил картплоттер lowrance hds 8, который может выводить показания с двигателя в формате nmea 2000, купил кабель переходник для двигателя и вот проблема, он не подходит ни под один разъем на движке.

Думаю что ответа никто не даст.
Надо искать схемы и экспериментировать.

А какие хоть сигналы от двигателя Вы хотите получить?
Мне кажется много от него и не получишь...
__________________
RIB Adventure Vesta V-450 Mini Lux, Yamaha 60 4T
stp зараз поза форумом   Відповісти з цитуванням
Старий 15.09.2011, 20:24   #3 (permalink)
Активный участник

Аватар для в1961

Псевдо: Виктор
Звідки Ви: Киев
Карапь: ФинВал 475 Яма-70
Дописи: 17.213
Сказал(а) спасибо: 9.228
Поблагодарили 14.853 раз(а) в 4.277 сообщениях
Типово Re: Как состыковать Lowrance HDS и Двигатель Yamaha

Насколько я понимаю,там должен идти сигнал через ХАБ,а у вас аналоговый сигнал.
__________________
Ну, за рыбалку!!!
в1961 зараз поза форумом   Відповісти з цитуванням
Старий 15.09.2011, 21:11   #4 (permalink)
Забанен

Псевдо: Валерий
Звідки Ви: ------------
Карапь: Лисичанка
Дописи: 4.762
Сказал(а) спасибо: 2.204
Поблагодарили 3.495 раз(а) в 1.114 сообщениях
Типово Re: Электросхема Yamaha

Цитата:
Допис від stp Переглянути допис
Думаю что ответа никто не даст.
Надо искать схемы и экспериментировать.

А какие хоть сигналы от двигателя Вы хотите получить?
Мне кажется много от него и не получишь...

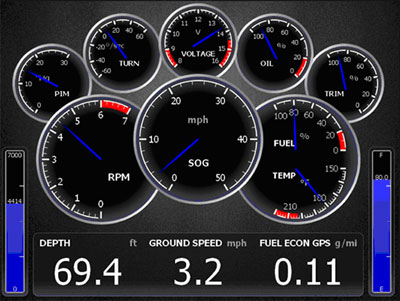

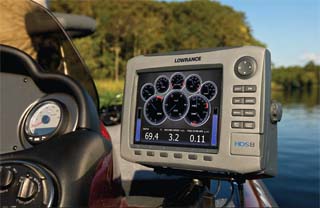

Саша...! По опциям,если подключить правильно кабель от мотора к HDS он отображает обширную информацию в одном мониторе ! необходимость смотреть в "разброссанные" приборы на консоле ,со своими показаниями в принципе отпадает...И это не все(как на фото),у него три вида стандартного отображения приборов + ты подстраиваешь под себя любую,удобную для тебя конфигурацию......
