Re: Ветерок. Новое зажигание.
Всем доброго времени. Последнюю неделю посвятил моделированию работы классической схемы ветерка, и экспериментам с ней. Думаю будет интересно.
Итак, моделировал в Multisim 11, на реальных деталюхах.
Слева на схеме - два генератора 300 и 12 вольтов синусоидального сигнала (имитируют катухи - накопительная и управляющая соотв.). Управляющая пущена в противофазе накопительной для симуляции ее противоположного расположения. Угол "холостого" пролета маховика смоделировать мне пока не удалось, но это не принципиально, все хорошо и так видно, нужно иметь ввиду, что между полными фазами есть "холостой" интервал времени, в который сигнал не формируется.
Схема с обозначениями точек измерений на рисунке circut.
Диаграмма 1 - замеры генерируемых сигналов точки 1-G и 2-G. Больший - накопительный, меньший - управляющий.

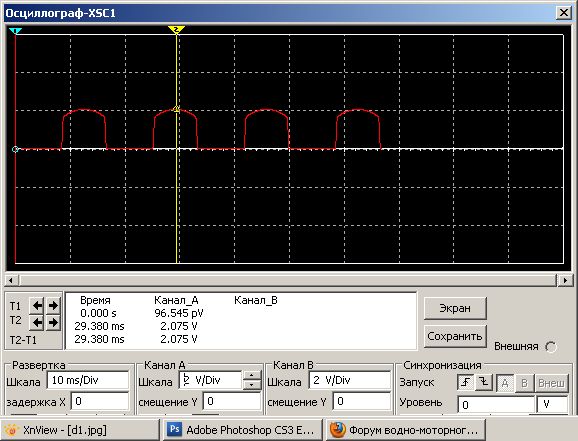

Диаграмма 2 - управляющий сигнал, точки 3-G. Интересно что его напряжение близко к 2 вольт, и не зависит от сопротивления R1. Если R1 убрать, то сигнал в точках 3-G примет форму на диаграмме 1, из чего делаем вывод что он выполняет шунтирование нижней полуволны управляющего сигнала.
Дальше посмотрим как резистор R1 влияет на момент открытия тиристора. Для этого замеряем в точках 4-G в двух вариантах сравниваем с сигналом управляющей катухи. Стандартное сопростивление 51 ом - диаграма 4, сопр в 1 кОм - диаграма 5. Разницы никакой. А раз так, то получается, что он никак не управляет моментом открытия. Для этого нужно либо сдвинуть управляющий сигнал либо изменить его крутизну.
Сдвинуть сигнал позволяет последовательная установка резистора в цепь управления. Устанавливаю сопр в 800 Ом, и, о чудо, момент сдвигается градусов на 60 (диаграмма 6). Этого более чем достаточно.
Следовательно углом зажигания можно управлять потенциометром до 1 коМ в цепи управления. Отакэ.
Сейчас делаю пресловутую схему № 3 от Лукича, но шось пока работать она не хочет.
|
