НАЗНАЧЕНИЕ И РАЙОН ПЛАВАНИЯ

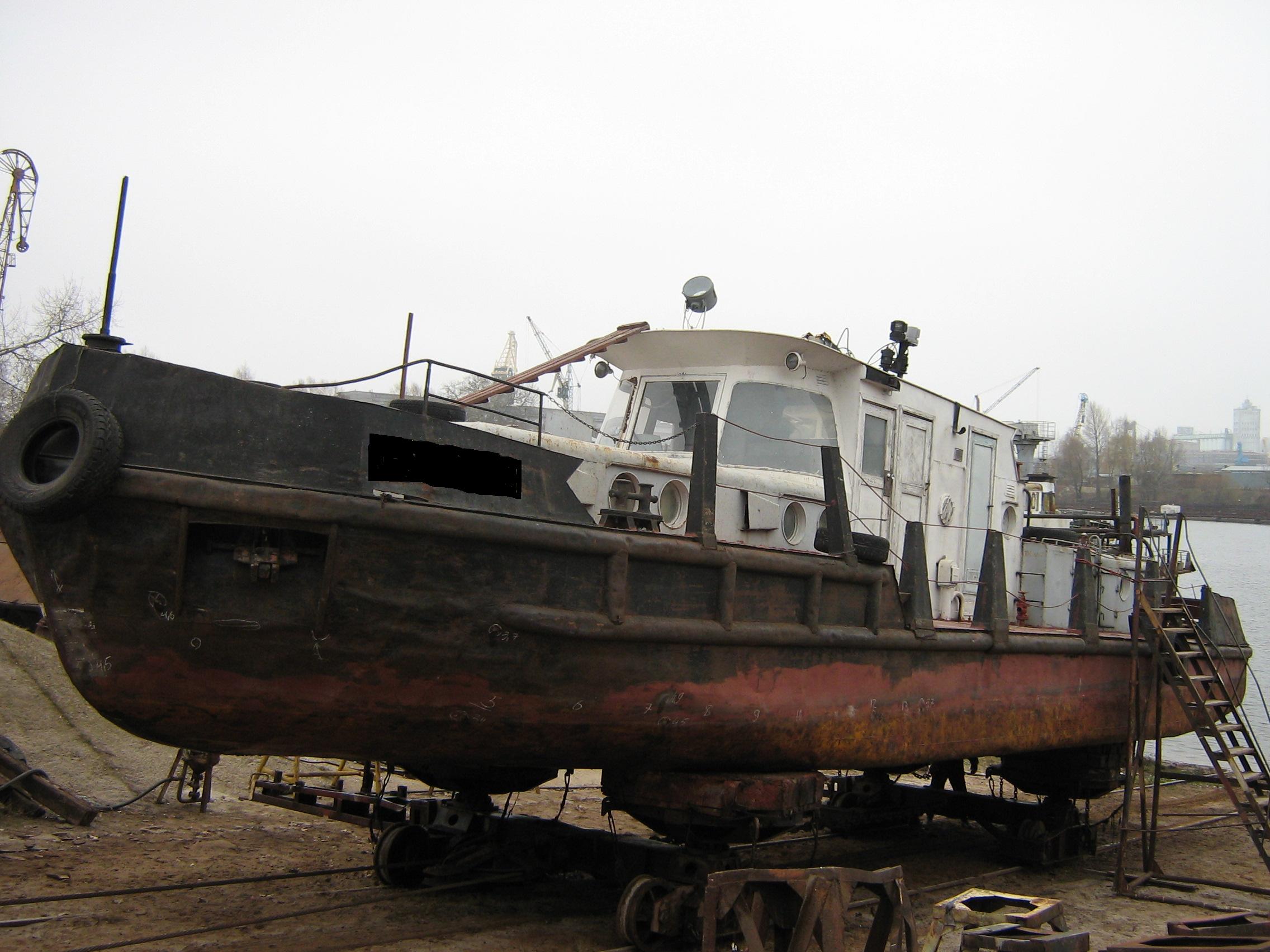

Буксирный теплоход предназначен для буксировки судов на акватории малых рек, соответствующих классу «Р» регистра судоходства Украины (далее - РСУ).

ТИП СУДНА
Судно имеет возвышающиеся над главной палубой полуутопленные рубки. Одновальная силовая установка обеспечивает движение судну при помощи гребного винта нерегулируемого шага в неповоротной насадке.

ГЛАВНЫЕ РАЗМЕРЕНИЯ
Длинна наибольшая (габаритная) 20,30м
Длинна по КВЛ 18,25м
Ширина по КВЛ 4,60м
Ширина (габаритная) 4,80м
Высота борта 1,30м
Габаритная высота 3,40м
Осадка в полном грузу до 0,6м
Водоизмещение в полном грузу 35,7т
Водоизмещение порожнем 31,0т
Надводный габарит до 3,0м
Экипаж 4 чел
Судовые запасы на 3 суток
Главный двигатель марки 3Д6, мощностью 150л.с.


ВОДОИЗМЕЩЕНИЕ, ОСАДКА И ДИФФЕРЕНТ
№ Случаи нагрузки ОСАДКИ, м водоизмещение дифферент
1 Порожнем 0,50 0,65 0,57 33,0 -15
2 В полном грузу 0,62 0,64 0,63 38,0 -2


ДВИЖЕТЕЛЬНЫЙ КОМПЛЕКС И ТЯГОВЫЕ ПОКАЗАТЕЛИ
На данном судне принят движительный комплекс состоящий из одного гребного винта, нерегулируемого шага, работающего в неподвижной насадке, - СТАЛЬНОЙ гребной ВИНТ ЛЕВОГО ВРАЩЕНИЯ.
Характеристики винта:
Диаметр D= 0,75 м
Шаг Р= 0,7 м
Шаговое отношение Н/D = 0,94
Дисковое отношение Ө = 0,6
Число лопастей Z=4
Характеристики насадки:
Относительная длинна = 0,75 м
Длина насадки ℓη= 0,45 м
Коэффициент раствора β = 1,1
Коэффициент расширения α=1,3
Гарантийные значения тяговых и пропульсивных показателей соответствуют расчетным данным.
Скорость хода (без воза) 16 км/час на глубокой воде
Тяга на гаке ~ 1400 кг При скорости буксировки 8 км/час

Очень мне нравиться его посадка!!!!! 0.5 метра!!!!
