Подключение автомобильного тахометра

[P_Petrovich]

Цитата: Допис від neo160889  схема по ссылке делалась под вихрь

Под систему зажигания этого мотора.
Сколько у Вас катушек зажигания? Есть выход зарядки?

[manjul]

Цитата: Допис від neo160889  А кто нибудь подключал по этим схемам? Этой статье лет двадцать, я распечатал, показал другу (ремонтирует электронику) и был послан ......

нуу.. смотря чего от него хотел. конечно мог быть и послан. Я лично не подключал, но с прибором теоретически подробно знакомился. Требуется решить всего 2 проблемы - входные цепи и изменение длительности импульса одновибратора, дабы совпадала шкала(в большинстве случает потребуется). Тут надо либо очень точно замерить параметры импульса, которые можно взять от мотора причем во всем диапазоне оборотов и потом воспроизвести их лабораторно, либо все делать вживую на лодке с молотящим мотором и желательно осциллографом и коробкой емкостей/сопротивлений для коррекции в случае чего входных цепей. Лабораторно можно разве что одновибратор перегнать. В общем, это еще та возня, и если ее удастся выполнить качественно за пол-дня - я бы посчитал это редким везением.
ЗЫ Статья разумная

[P_Petrovich]

Ну если всё же решишь ставить, можно и :

Если есть датчик топлива и температуры от туда же то можно и готовый взять
Как пример:

270грн.

[neo160889]

Выход зарядки есть, у меня лежат два полностью комплектных щитка приборов, бак поставил стационар от заз 968 на 40 литров, температуру буду снимать как здесь https://forum.fregat.club/45643-post188.html, уровень топлива так-http://forum.fregat.club/%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D0%BA%D0%B0/4960-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D0%B5-%D0%BF%D1%80%D0%B8%D0%B1%D0%BE%D1%80%D0%B0-%D1%82%D0%BE%D0%BF%D0%BB%D0%B8%D0%B2%D0%B0-%D0%BE%D1%82-%D0%B2%D0%B0%D0%B7-2106-%D0%B2-%D0%BB%D0%BE%D0%B4%D0%BA%D0%B5.html
осталось с тахом разобраться.

[УНА-0531]

Делал и для Вихря и для МС-40. Без инвертирования входного сигнала все было не стабильно. В результате поставил на входе еще один транзистор и проблемы ушли.

Добавлено через 5 минут
На входе поставил транзистор. Хотел рисунок приклеить , что-то не получаетс

[neo160889]

За схемку буду признателен.

[fantom5]

Цитата: Допис від neo160889  Подыму очень старую тему, так получилось у кого подключить этот тах? Есть два таких, но так и не понял, что за приблуду нужно к ним паять, мне бы на пальцах, далек от электроники.

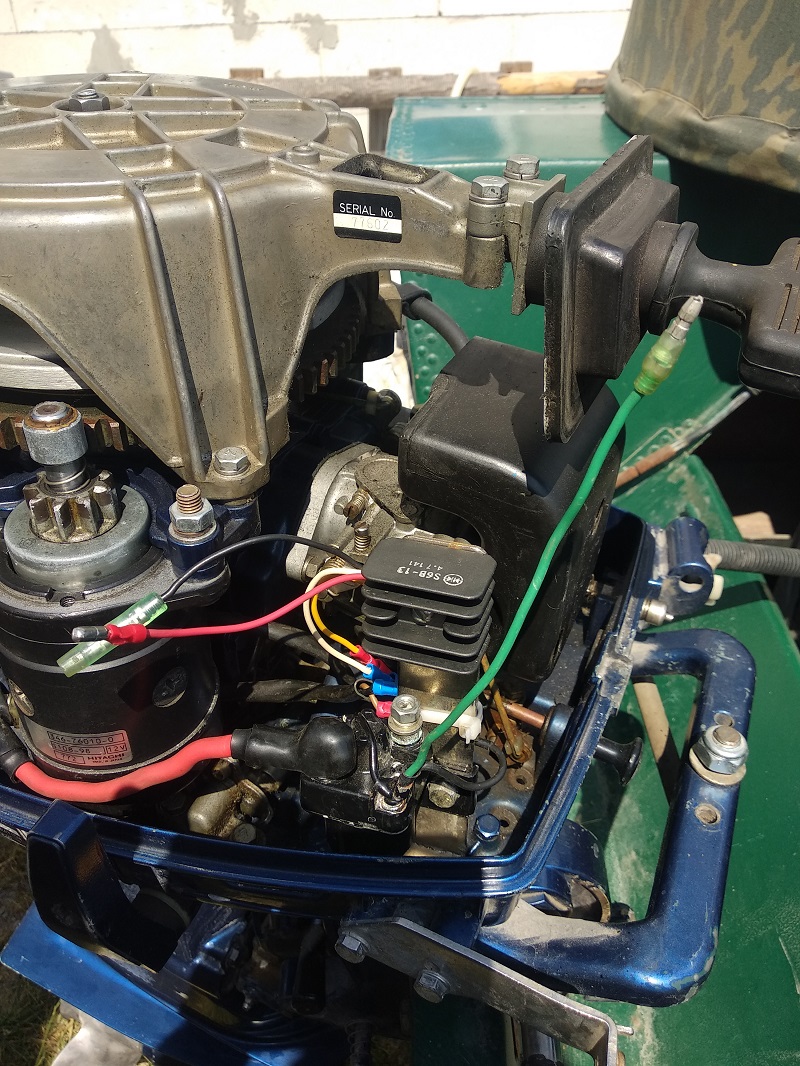

подключал Вазовский тах на Mercury 40 2T, когда сначала подключил, тах занижал значения в два раза. После перепайки резистора или конденсатора, уже не помню, все заработало. Сигнальный вход подключил на одну из ВВ катушек

[УНА-0531]

Схемка адаптера

[metalworker]

Цитата: Допис від УНА-0531  Схемка адаптера

Шото не видать схемы

[УНА-0531]

Цитата: Допис від metalworker  Шото не видать схемы

Не получается прилепить. Раньше вроде не было проблем
