Типово Электронное зажигание на все совкомоторы

Предлагаю схему электронного зажигания для "Вихрь","Нептун","Привет","Прибой","Ветерок","Москва","Стрела" с панелями МБ-2,МВ-1,МН-1,МЛ-10.Схема пригодна многих импортных моторов.Не требует настройки,малочуствительна к состоянию маховика.

Все детали можно заменить любыми аналогами.Катушки можно использовать готовые(от МБ-2,от пускателей)или мотать самим.Если придется мотать,то лучше катушки мотать на один какркас.

Установка на разные моторы немного отличается.Если кого интересует буду выкладывать все с фото.

Востаннє редагував дмитрий22: 22.05.2012 о 21:39.
дмитрий22 зараз поза форумом   Відповісти з цитуванням
6 пользователя(ей) сказали cпасибо:
A_Hill (25.04.2014), igor67 (25.05.2012), MAZYA888 (03.03.2014), Oleg5200 (25.12.2012), SHAFAR (02.11.2015), Евгений_77 (22.01.2014)
Старий 22.05.2012, 21:30   #2 (permalink)
Клубень

Аватар для Рамзес

Псевдо: Рами
Звідки Ви: Киев
Карапь: Пока на собаках)))
Дописи: 9.224
Сказал(а) спасибо: 5.212
Поблагодарили 3.574 раз(а) в 1.268 сообщениях
Типово Re: Электронное зажигание на все моторы

А как генератор работать будет на Вихре?
Рамзес зараз поза форумом   Відповісти з цитуванням
Старий 22.05.2012, 21:32   #3 (permalink)
Активный участник

Аватар для jktu

Псевдо: Олег
Звідки Ви: Киев
Карапь: Сарепта
Дописи: 351
Сказал(а) спасибо: 170
Поблагодарили 80 раз(а) в 49 сообщениях
Типово Re: Электронное зажигание на все моторы

Дмитрий Здравствуйте ! Готов купить несколько катушек . Цену можно в личку.
jktu зараз поза форумом   Відповісти з цитуванням
Старий 22.05.2012, 21:35   #4 (permalink)
Кандидат в "клубни"

Аватар для дмитрий22

Псевдо: Дмитрий
Звідки Ви: Украина,Херсон, Белозерка
Карапь: Крым, Джонсон15; "Кайман305";"ПеллаФиорд430"
Дописи: 235
Сказал(а) спасибо: 73
Поблагодарили 248 раз(а) в 82 сообщениях
Типово Re: Электронное зажигание на все моторы

Цитата:
Допис від Рамзесс Переглянути допис
А как генератор работать будет на Вихре?

Генератор при данной схеме можно улучшить.Если мы намотаем на один каркас обмотки,то у нас остается место для третьей генераторной катушки.Ставим на каждую мост.

дмитрий22 зараз поза форумом   Відповісти з цитуванням
Старий 22.05.2012, 22:30   #5 (permalink)
Клубень

Аватар для Рамзес

Псевдо: Рами
Звідки Ви: Киев
Карапь: Пока на собаках)))
Дописи: 9.224
Сказал(а) спасибо: 5.212
Поблагодарили 3.574 раз(а) в 1.268 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

А сколько будет стоить заказать все это у вас?
можно через л.с
Рамзес зараз поза форумом   Відповісти з цитуванням
Старий 22.05.2012, 22:34   #6 (permalink)
Активный участник

Аватар для borabora

Псевдо: Борис
Звідки Ви: Киев.Русановка
Карапь: Прогресс 4
Дописи: 2.139
Сказал(а) спасибо: 1.138
Поблагодарили 893 раз(а) в 321 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Цитата:
Допис від Рамзесс Переглянути допис
А сколько будет стоить заказать все это у вас?
можно через л.с

Дык, Так всем интересно......

Еще и в собраном виде.
borabora зараз поза форумом   Відповісти з цитуванням
Пользователь сказал cпасибо:
Рамзес (22.05.2012)
Старий 22.05.2012, 23:15   #7 (permalink)
Активный участник

Аватар для P_Petrovich

Псевдо: Petrovich
Звідки Ви: берег р.Десна, Жавинка, Чернігів
Карапь: КРИМ
Дописи: 5.711
Сказал(а) спасибо: 3.155
Поблагодарили 3.188 раз(а) в 1.223 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Тут у него много описано
Надежная схема для МБ-2, МН-1, МВ-1.
Жаль пальцы товарища
ещё сгодятся
и другое решение
Батарейное зажигание для Вихря.
P_Petrovich зараз поза форумом   Відповісти з цитуванням
Старий 23.05.2012, 09:43   #8 (permalink)
Кандидат в "клубни"

Аватар для дмитрий22

Псевдо: Дмитрий
Звідки Ви: Украина,Херсон, Белозерка
Карапь: Крым, Джонсон15; "Кайман305";"ПеллаФиорд430"
Дописи: 235
Сказал(а) спасибо: 73
Поблагодарили 248 раз(а) в 82 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Цитата:
Допис від P_Petrovich Переглянути допис
Батарейное зажигание для Вихря

Ну по батарейному все можно сделать просто.

Коммутатор 131.3734-11 "Винница"
Вход "Д" подключаем к проводу от L1,остальное согласно рисунку.
У нас будет резервное CDI на схеме из шапки и основное батарейное.
Можно не волноваться за севшую АКБ.
дмитрий22 зараз поза форумом   Відповісти з цитуванням
Старий 24.05.2012, 23:41   #9 (permalink)
Активный участник

Аватар для P_Petrovich

Псевдо: Petrovich
Звідки Ви: берег р.Десна, Жавинка, Чернігів
Карапь: КРИМ
Дописи: 5.711
Сказал(а) спасибо: 3.155
Поблагодарили 3.188 раз(а) в 1.223 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Цитата:
Допис від дмитрий22 Переглянути допис
Ну по батарейному все можно сделать просто.
..... к проводу от L1,...

Ту что Вы мотаете?
И сколько за катушку?
P_Petrovich зараз поза форумом   Відповісти з цитуванням
Старий 25.05.2012, 11:39   #10 (permalink)
Кандидат в "клубни"

Аватар для дмитрий22

Псевдо: Дмитрий
Звідки Ви: Украина,Херсон, Белозерка
Карапь: Крым, Джонсон15; "Кайман305";"ПеллаФиорд430"
Дописи: 235
Сказал(а) спасибо: 73
Поблагодарили 248 раз(а) в 82 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Тема создана для помощи в самостоятельном изготовлении простой ЭСЗ.Просьба,вопросы приобретения готовых решений в ней не поднимать.
дмитрий22 зараз поза форумом   Відповісти з цитуванням
Старий 27.05.2012, 17:46   #11 (permalink)
Кандидат в "клубни"

Аватар для дмитрий22

Псевдо: Дмитрий
Звідки Ви: Украина,Херсон, Белозерка
Карапь: Крым, Джонсон15; "Кайман305";"ПеллаФиорд430"
Дописи: 235
Сказал(а) спасибо: 73
Поблагодарили 248 раз(а) в 82 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

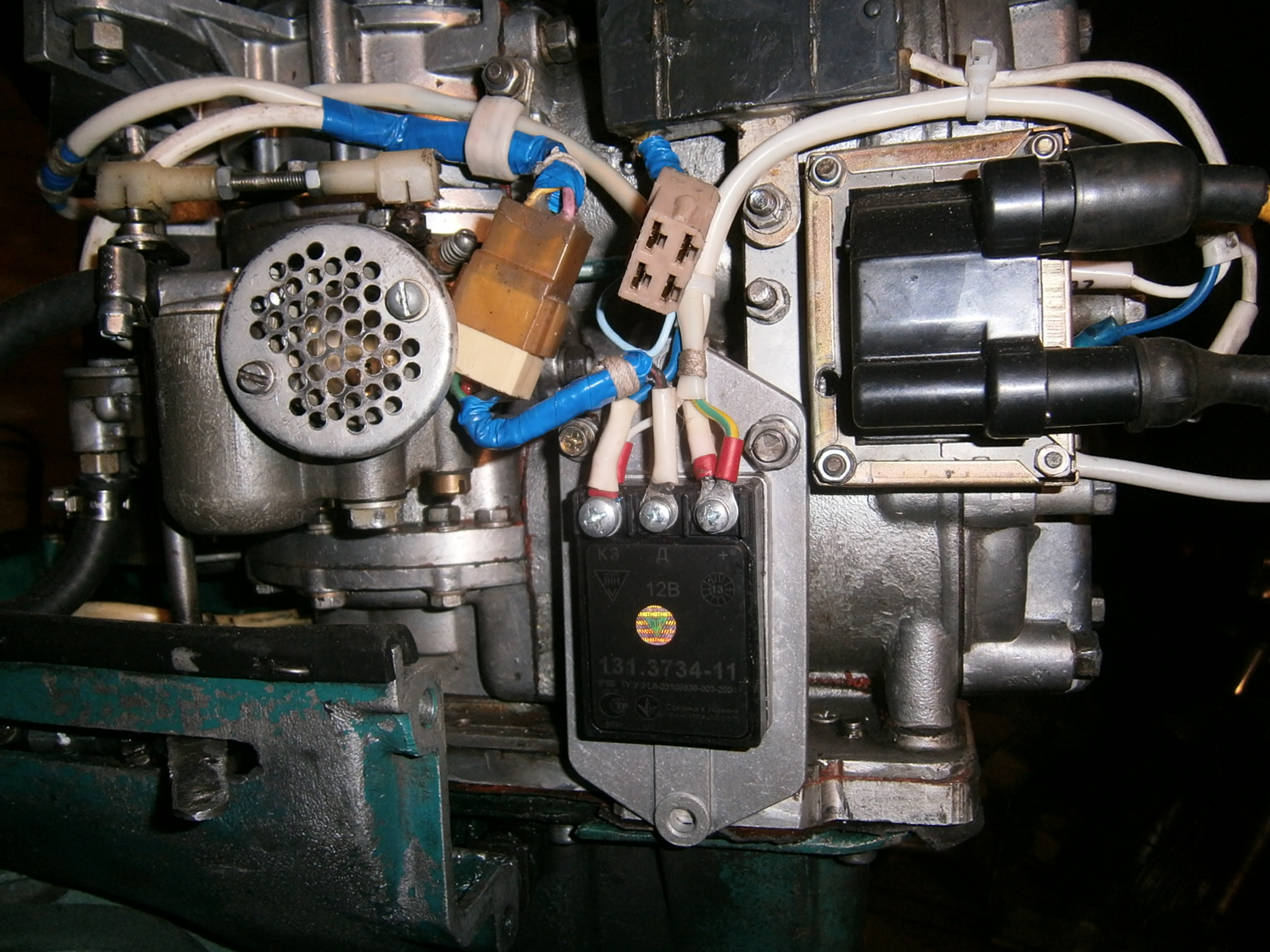

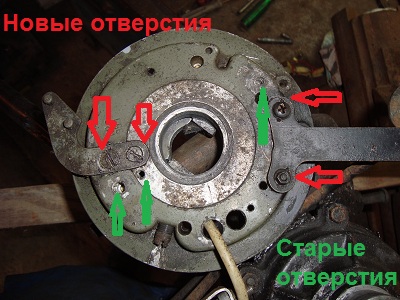

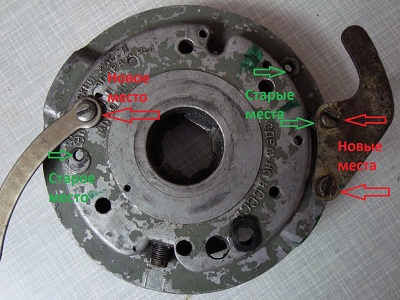

Решение для МЛ-10 "Ветерка","Москвы","Стрелы"
Конечно,потребуется доворот панели для правильного УОЗ.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04770.JPG
Переглядів: 9540
Розмір:  2,64 МБ
ID:	24272   Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04772.JPG
Переглядів: 5169
Розмір:  2,64 МБ
ID:	24273   Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04792.JPG
Переглядів: 6106
Розмір:  2,68 МБ
ID:	24274   Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC04103.jpg
Переглядів: 5801
Розмір:  74,1 КБ
ID:	24275   Щоб збільшити малюнок, клацніть по ньому
Назва:  ____-10__________________.jpg
Переглядів: 5782
Розмір:  75,8 КБ
ID:	24276
дмитрий22 зараз поза форумом   Відповісти з цитуванням
Старий 27.05.2012, 21:21   #12 (permalink)
Активный участник

Аватар для vlpelyh

Псевдо: Владимир
Звідки Ви: Украина,Канев
Карапь: Мечтаем
Дописи: 1.464
Сказал(а) спасибо: 754
Поблагодарили 1.077 раз(а) в 330 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Дмитрий ,Здравствуйте на этом форуме,подскажите пожалуста, сколько достаточно витков L1 для управления газелевским коммутатором,и как вы реализуете переключение с батарейного на CDI.
vlpelyh зараз поза форумом   Відповісти з цитуванням
Старий 27.05.2012, 21:39   #13 (permalink)
Кандидат в "клубни"

Аватар для дмитрий22

Псевдо: Дмитрий
Звідки Ви: Украина,Херсон, Белозерка
Карапь: Крым, Джонсон15; "Кайман305";"ПеллаФиорд430"
Дописи: 235
Сказал(а) спасибо: 73
Поблагодарили 248 раз(а) в 82 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Цитата:
Допис від vlpelyh Переглянути допис
Дмитрий ,Здравствуйте на этом форуме,подскажите пожалуста, сколько достаточно витков L1 для управления газелевским коммутатором,и как вы реализуете переключение с батарейного на CDI.

Для 131.3734-11 достаточно и 200 витков.
Переключение реализуется круглыми клеммами.Коммутатор,выносной.Отключаем от CDI-коммутатора провод к Д2 схемы и подключаем к клемме "Д" 131.3734-11.Катушку двухискровую тоже подключаем согласно схеме выше.Получается две лишние клеммы висят на моторе,переключение меньше минуты занимает.Кнопка"Стоп"остается на месте при обоих вариантах.
дмитрий22 зараз поза форумом   Відповісти з цитуванням
Пользователь сказал cпасибо:
vlpelyh (27.05.2012)
Старий 27.05.2012, 23:00   #14 (permalink)
Активный участник

Аватар для vlpelyh

Псевдо: Владимир
Звідки Ви: Украина,Канев
Карапь: Мечтаем
Дописи: 1.464
Сказал(а) спасибо: 754
Поблагодарили 1.077 раз(а) в 330 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

переделал для двух своих друзей ваше зажигание МВ-1,на одном пересверлил крепление под катушку, согласно ваших рекомендаций,двигатель завелся с первого раза, запуск и работа отличная, на втором распиливал отверстия и укоротил тягу поворота панели на 10 мм, зажигание оказалось несколько поздним, оборотов не развивал, зафиксировал панель на максимальный газ, и всё пошло,запуск с пол-оборота, устраивает работа и на малом и на полном.Спасибо за схему и описание.
И ещё вопрос,нужен ли дополнительный теплоотвод для коммутатора, в его характеристиках допустимая температура 110град.

Востаннє редагував vlpelyh: 27.05.2012 о 23:05.
vlpelyh зараз поза форумом   Відповісти з цитуванням
Старий 28.05.2012, 06:09   #15 (permalink)
Кандидат в "клубни"

Аватар для дмитрий22

Псевдо: Дмитрий
Звідки Ви: Украина,Херсон, Белозерка
Карапь: Крым, Джонсон15; "Кайман305";"ПеллаФиорд430"
Дописи: 235
Сказал(а) спасибо: 73
Поблагодарили 248 раз(а) в 82 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Цитата:
Допис від vlpelyh Переглянути допис
И ещё вопрос,нужен ли дополнительный теплоотвод для коммутатора, в его характеристиках допустимая температура 110град.

Не нужен.
дмитрий22 зараз поза форумом   Відповісти з цитуванням
Пользователь сказал cпасибо:
vlpelyh (28.05.2012)
Старий 28.05.2012, 10:56   #16 (permalink)
Активный участник

Аватар для brodigy

Псевдо: Дмитрий
Звідки Ви: Харьков
Карапь: Adventure
Дописи: 209
Сказал(а) спасибо: 8
Поблагодарили 68 раз(а) в 40 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Цитата:
Допис від дмитрий22 Переглянути допис
Решение для МЛ-10 "Ветерка","Москвы","Стрелы"
Конечно,потребуется доворот панели для правильного УОЗ.

Узнаю свою плату ветерковскую. Пригодилась, это хорошо ))) Дмитрий, попробуй использовать пленочный фоторезист для изготовления плат, и скорость повысится и качество. Покрывать цапонлаком для защиты от влаги целесообразно.
brodigy зараз поза форумом   Відповісти з цитуванням
Пользователь сказал cпасибо:
AlexGrom (06.03.2014)
Старий 07.06.2012, 23:15   #17 (permalink)
Активный участник

Аватар для vlpelyh

Псевдо: Владимир
Звідки Ви: Украина,Канев
Карапь: Мечтаем
Дописи: 1.464
Сказал(а) спасибо: 754
Поблагодарили 1.077 раз(а) в 330 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Цитата:
Допис від vlpelyh Переглянути допис
переделал для двух своих друзей ваше зажигание МВ-1,на одном пересверлил крепление под катушку, согласно ваших рекомендаций,двигатель завелся с первого раза, запуск и работа отличная, на втором распиливал отверстия и укоротил тягу поворота панели на 10 мм, зажигание оказалось несколько поздним, оборотов не развивал, зафиксировал панель на максимальный газ, и всё пошло,запуск с пол-оборота, устраивает работа и на малом и на полном.Спасибо за схему и описание.
И ещё вопрос,нужен ли дополнительный теплоотвод для коммутатора, в его характеристиках допустимая температура 110град.

C укороченной тягой не работал по причине неисправности мотора (залягли кольца), после переборки заработал. В бочке запускался, но не ехал.
vlpelyh зараз поза форумом   Відповісти з цитуванням
Старий 21.11.2013, 10:54   #18 (permalink)
Новичок

Псевдо: владимир
Звідки Ви: череповец
Карапь: ботмастер310к
Дописи: 1
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

дмитрий22,
Дмитрий, подскажите пожалуйста . На сколько нужно сместить УОЗ на ПРИБОЕ?
владимир69 зараз поза форумом   Відповісти з цитуванням
Старий 21.01.2014, 22:47   #19 (permalink)
Активный участник

Аватар для vlpelyh

Псевдо: Владимир
Звідки Ви: Украина,Канев
Карапь: Мечтаем
Дописи: 1.464
Сказал(а) спасибо: 754
Поблагодарили 1.077 раз(а) в 330 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

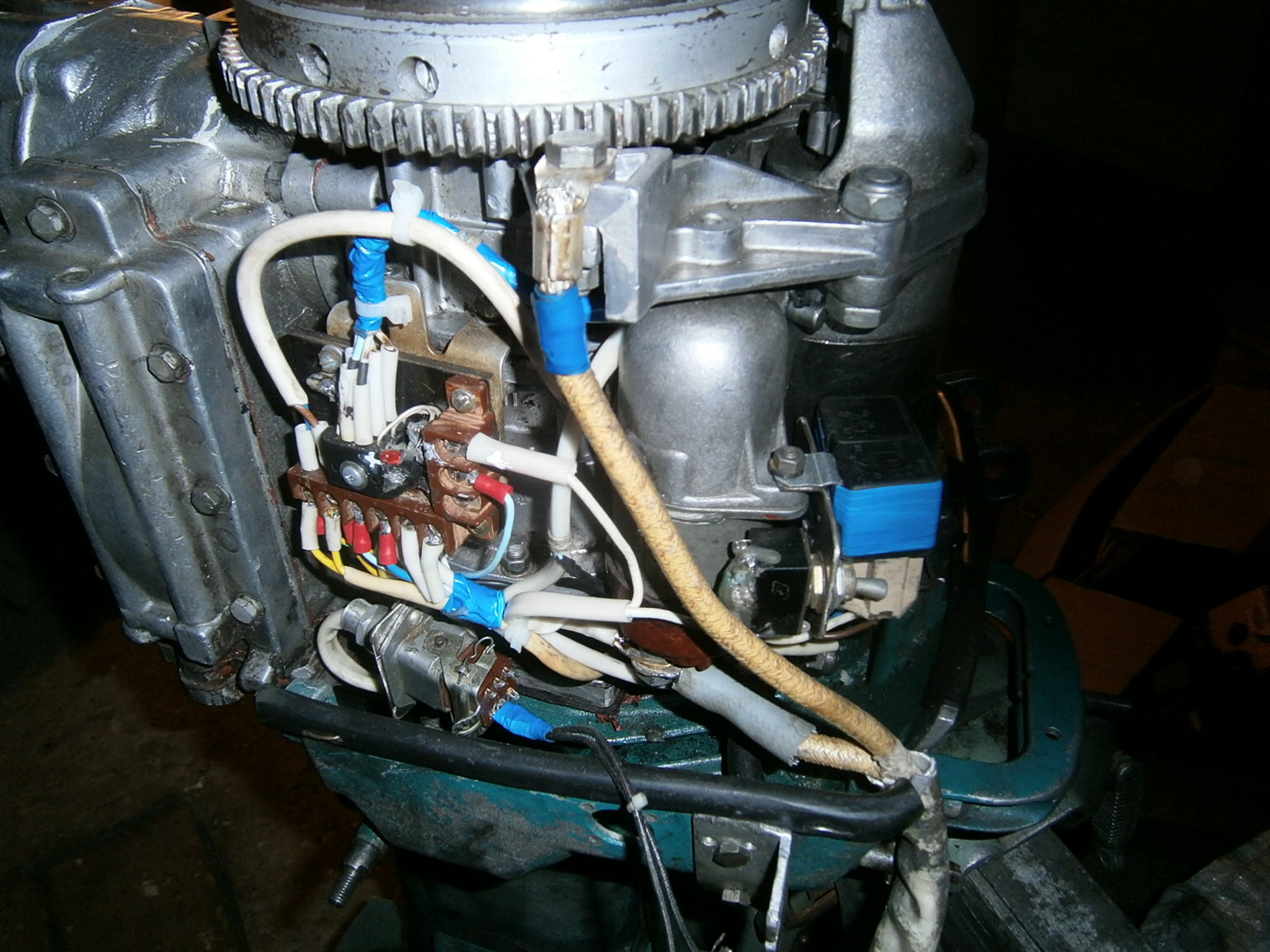

Зажигание для своего Вихруна полностью по теме Дмитрия 22 , основное коммутатор 131.3734-11 с индуктивным датчиком, резервное по надёжной схеме,переключение с одного на другое -разъём и две клемы на бабину, три генераторные катушки на заряд акб.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  P1210045.JPG
Переглядів: 7100
Розмір:  843,1 КБ
ID:	56598   Щоб збільшити малюнок, клацніть по ньому
Назва:  P1210051.JPG
Переглядів: 5415
Розмір:  809,4 КБ
ID:	56599
vlpelyh зараз поза форумом   Відповісти з цитуванням
2 пользователя(ей) сказали cпасибо:
Бекас (22.01.2014), Вовчик (22.01.2014)
Старий 03.03.2014, 19:42   #20 (permalink)
Новичок

Псевдо: roman
Звідки Ви: запорожье
Карапь: Прогресс
Дописи: 16
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Типово Re: Электронное зажигание на все совкомоторы

Не могу понять!При повышении оборотов пропадает искра! Мотор Нептун.L1-6000.L2-650.Магниты на маховике отличные.
rimys39 зараз поза форумом   Відповісти з цитуванням
ВідповідьПереход на главную страницу

Мітки
зажигание


Тут присутні: 1 (учасників - 0 , гостей - 1)

Параметри теми
Параметри перегляду

Ваші права у розділі
Ви не можете створювати теми
Ви не можете писати дописи
Ви не можете долучати файли
Ви не можете редагувати дописи

BB-код є Увімк.
Усмішки Увімк.
[IMG] код Увімк.
HTML код Вимк.
Trackbacks are Увімк.
Pingbacks are Увімк.
Refbacks are Увімк.


Схожі теми
Тема Автор Розділ Відповідей Останній допис
Ветерок. Новое зажигание. SUAL Подвесные отечественные (СССР, СНГ) 324 08.01.2022 21:15
Куплю зажигание на Нептун 23 kosiyan Куплю, где купить 3 22.02.2012 00:48
А-92 и наши совкомоторы morgan Подскажите плиз... 11 06.08.2011 18:06


Часовий пояс GMT +3. Поточний час: 08:35.


vBulletin 3.8.7 ; Copyright © 2000-2024 Jelsoft Enterprises Limited
Переклад: © Віталій Стопчанський, 2004-2010

Search Engine Optimization by vBSEO 3.6.0
