Буксирный теплоход проект 968

[dimon]

НАЗНАЧЕНИЕ И РАЙОН ПЛАВАНИЯ
Буксирный теплоход предназначен для буксировки судов на акватории малых рек, соответствующих классу «Р» регистра судоходства Украины (далее - РСУ).

ТИП СУДНА
Судно имеет возвышающиеся над главной палубой полуутопленные рубки. Одновальная силовая установка обеспечивает движение судну при помощи гребного винта нерегулируемого шага в неповоротной насадке.

ГЛАВНЫЕ РАЗМЕРЕНИЯ
Длинна наибольшая (габаритная) 20,30м
Длинна по КВЛ 18,25м
Ширина по КВЛ 4,60м
Ширина (габаритная) 4,80м
Высота борта 1,30м
Габаритная высота 3,40м
Осадка в полном грузу до 0,6м
Водоизмещение в полном грузу 35,7т
Водоизмещение порожнем 31,0т
Надводный габарит до 3,0м
Экипаж 4 чел
Судовые запасы на 3 суток
Главный двигатель марки 3Д6, мощностью 150л.с.


ВОДОИЗМЕЩЕНИЕ, ОСАДКА И ДИФФЕРЕНТ
№ Случаи нагрузки ОСАДКИ, м водоизмещение дифферент
1 Порожнем 0,50 0,65 0,57 33,0 -15
2 В полном грузу 0,62 0,64 0,63 38,0 -2


ДВИЖЕТЕЛЬНЫЙ КОМПЛЕКС И ТЯГОВЫЕ ПОКАЗАТЕЛИ
На данном судне принят движительный комплекс состоящий из одного гребного винта, нерегулируемого шага, работающего в неподвижной насадке, - СТАЛЬНОЙ гребной ВИНТ ЛЕВОГО ВРАЩЕНИЯ.
Характеристики винта:
Диаметр D= 0,75 м
Шаг Р= 0,7 м
Шаговое отношение Н/D = 0,94
Дисковое отношение Ө = 0,6
Число лопастей Z=4
Характеристики насадки:
Относительная длинна = 0,75 м
Длина насадки ℓη= 0,45 м
Коэффициент раствора β = 1,1
Коэффициент расширения α=1,3
Гарантийные значения тяговых и пропульсивных показателей соответствуют расчетным данным.
Скорость хода (без воза) 16 км/час на глубокой воде
Тяга на гаке ~ 1400 кг При скорости буксировки 8 км/час

Очень мне нравиться его посадка!!!!! 0.5 метра!!!!

[Вовчик]

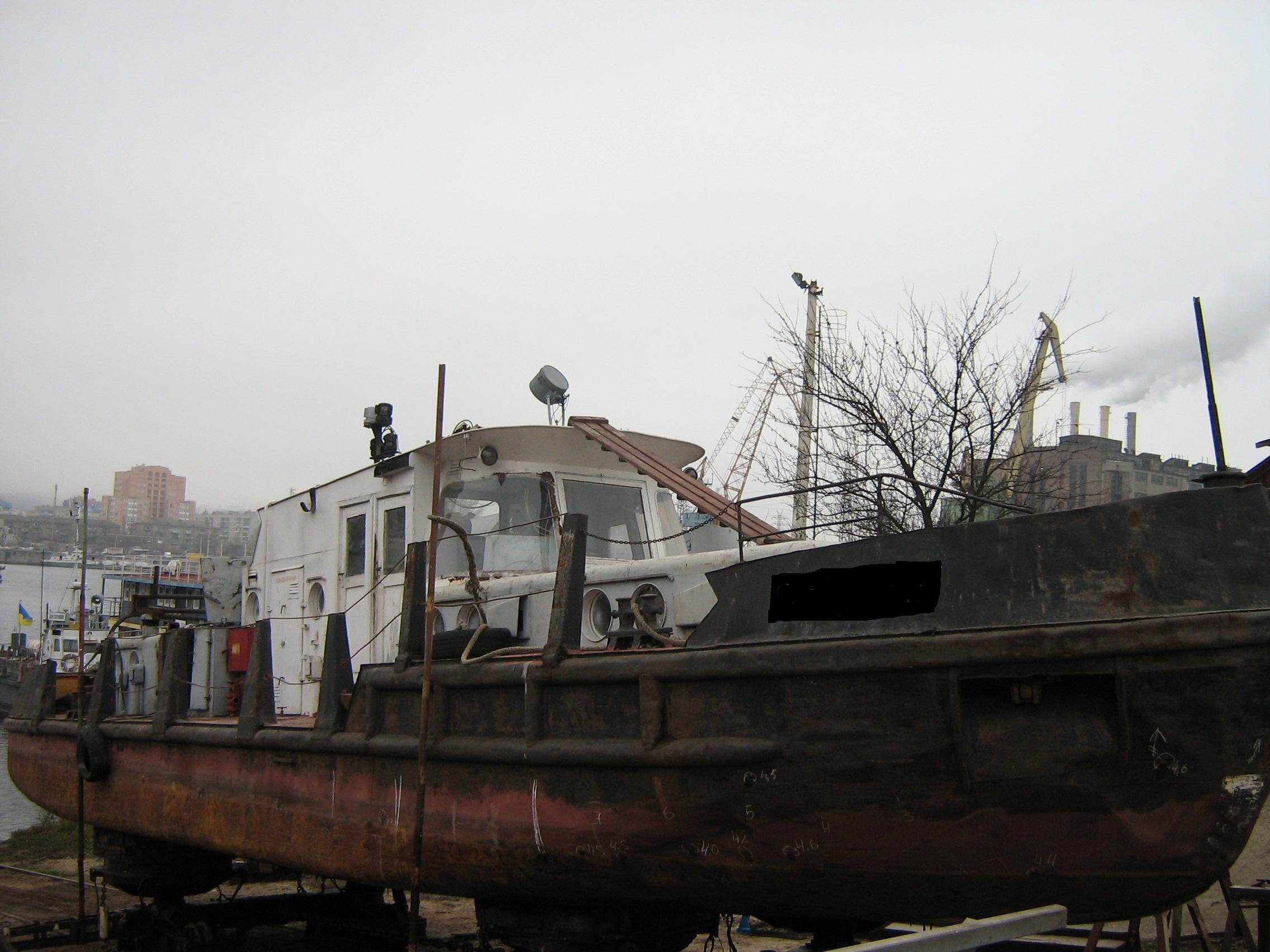

ИМХО для такого карапля низковат борт.Смотря на фото если правильно видно ватерлинию по борту. И шото мне думается на 18м длинны как то не тянет.Хотя могу и ошибатся.

[dimon]

Цитата: Допис від Вовчик  ИМХО для такого карапля низковат борт.Смотря на фото если правильно видно ватерлинию по борту. И шото мне думается на 18м длинны как то не тянет.Хотя могу и ошибатся.

Даже почти 19 метров. А посадка таки 0.5м

[Рамзес]

Дима привет.
А какие права нужны что бы управлять таким типом судна? Если я не ошибаюсь нам маломерщикам разрешается управлять до 12-ти метров по ватерлинии, а выше идет уже не маломерка.

[dimon]

Цитата: Допис від Рамзес  Дима привет. А какие права нужны что бы управлять таким типом судна? Если я не ошибаюсь нам маломерщикам разрешается управлять до 12-ти метров по ватерлинии, а выше идет уже не маломерка.

Привет.,смотря как записан в Регистре этот параход. Такие размеры можно перевести в разряд маломерных(до 20 метров.)

[Larik]

а дальше с правом работы по найму.

Добавлено через 8 минут
А кстати о буксире. Димон, себе присматриваешь, или просто восхищаешься осадкой в пол метра.
Так если себе, в нём работы сделать ещё побольше будет нужно, чем как мы раньше обсуждали в адмиралтейце.

[dimon]

Себе не потяну(хотя не дорого просят)...он полностью на ходу.,днище поварено и обслужено,мотор после к\р, сел и поехал. Зиму может стоять на воде.Три каюты в наличии......НО!!!!

[Sven]

Цитата: Допис від dimon  Три каюты в наличии......НО!!!!

Заинтриговал, заинтриговал продолжай

[dimon]

Цитата: Допис від Sven  Заинтриговал, заинтриговал продолжай

Да что тут продолжать.... Длина 19м,ширина 5м,осадка 0.5м,зимой на воде......рай земной.
Ходи куда хочешь.

[Рамзес]

Цитата: Допис від dimon  зимой на воде.....

Красота, и зимой висеть можно, отопление сделал и гульбан обеспечен))

[dimon]

Цитата: Допис від Рамзес  Красота, и зимой висеть можно, отопление сделал и гульбан обеспечен))

Отопление там уже есть....котёл и чугунные батареи

[B55]

Ты главное забыл озвучить. Цену и раход дизеля.

[dimon]

Цитата: Допис від B55  Ты главное забыл озвучить. Цену и раход дизеля.

Миша,цена тут не причём(Тема просто о кораблях)...а расход на этом моторе...на полном ходу 15-23 л\ч солярки.

[stp]

Цитата: Допис від dimon  а расход на этом моторе...на полном ходу 15-23 л\ч солярки.

а как расход НА ПОЛНОМ ХОДУ может отличаться в два раза???? В "гору" и "с горы" ????????????

[dimon]

Цитата: Допис від stp  а как расход НА ПОЛНОМ ХОДУ может отличаться в два раза???? В "гору" и "с горы" ????????????

Просто перелистал много информации по этим моторам.....и сложил от и до найденных цифр расхода Завод пишет 23.3 л\ч, а пользователи пишут по разному.

[oleglena]

Дима, а фотки с базы Тертычного? Уж больно територия знакомая.

[Вовчик]

Цитата: Допис від dimon  Даже почти 19 метров. А посадка таки 0.5м

Я имел ввиду высоту надводного борта.

[Вовчик]

Вот фото восстановленного.Но там смотрю ширина кораля Ого-го-го приличная почти 5м.Есть где разгуляться.Это вам не Ярики, и Костромичи. Но вот блин решение конструкторов управления пером не самое лечшее. Занимает всю корму почти.А так интересный корабль.Хотя и редкий .

[Vodnik-D]

Цитата: Допис від dimon  Буксирный теплоход проект 968[/B]

Спасибо! Порадовали! Даже не предполагал что где-то еще такие сохранились...

Добавлено через 2 минуты

Цитата: Допис від Вовчик  Вот фото восстановленного.

Не восстановленного, а находящегося постоянно в эксплуатации. Немного перестроен ещё в советские времена - вместо каморок-кубриков сделан один салон.Ещё выкинут гак и т/х переведен в разряд служебно-разъездных...

[popovitch]

А цена то, цена вопроса? Хороший корпус, может даже... подумал бы
