Типово Высоковольтная катушка гидрика

Может не в тот раздел написал,то простите.
Подскажите пожалуйста как проверить на работоспособность данную катушку?

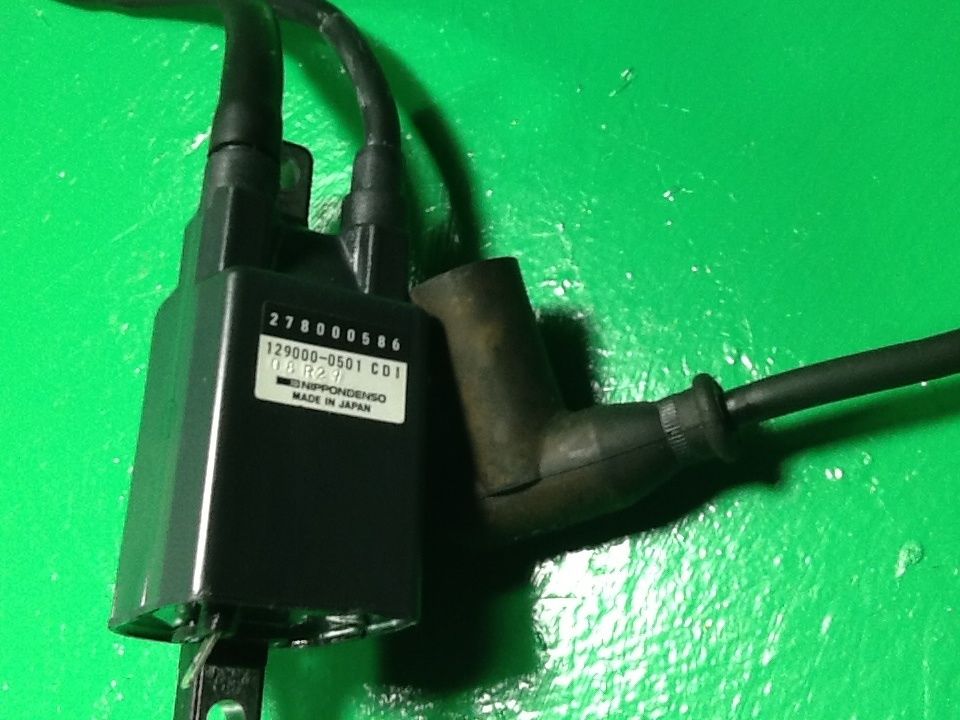

Маркировка 129000-0501 CDI

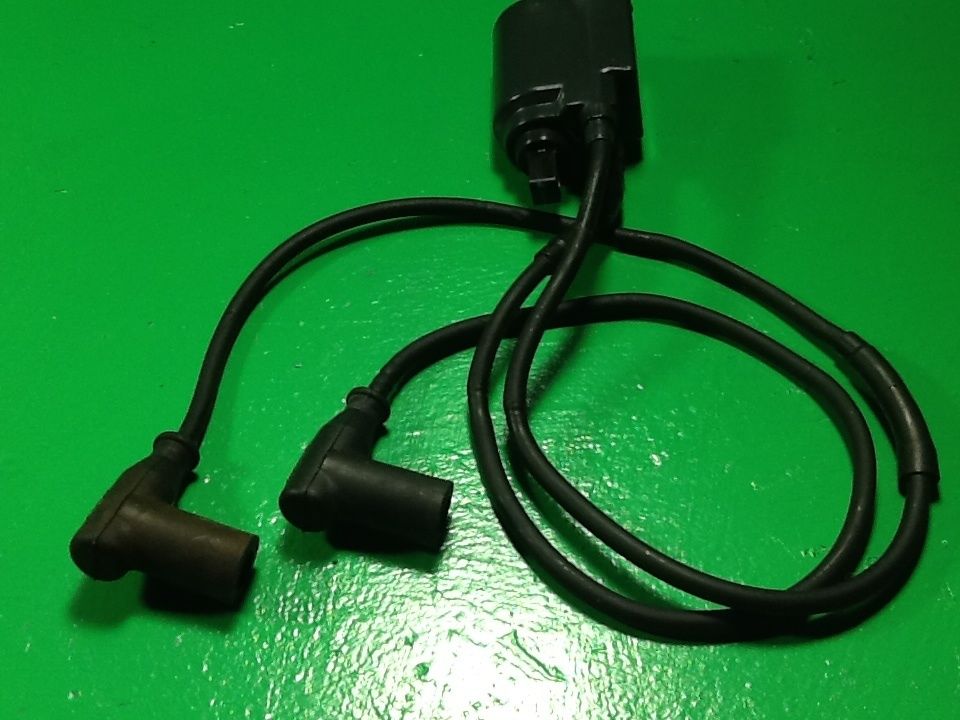

Катушка с гидрика bombardier 1999
Спасибо.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  $(KGrHqQOKp0FIFocPUVHBSEUdVEIk!--60_57.JPG
Переглядів: 548
Розмір:  85,1 КБ
ID:	115609   Щоб збільшити малюнок, клацніть по ньому
Назва:  $T2eC16VHJGIFFopzeT3QBSEUdi!Kqw--60_57.JPG
Переглядів: 607
Розмір:  89,7 КБ
ID:	115610
poman1304 зараз поза форумом   Відповісти з цитуванням
Старий 17.05.2016, 14:05   #2 (permalink)
Активный участник

Аватар для P_Petrovich

Псевдо: Petrovich
Звідки Ви: берег р.Десна, Жавинка, Чернігів
Карапь: КРИМ
Дописи: 5.711
Сказал(а) спасибо: 3.155
Поблагодарили 3.188 раз(а) в 1.223 сообщениях
Типово Re: Высоковольтная катушка гидрика

Тут на вихрёвскую есть
проверка катушки дома
P_Petrovich зараз поза форумом   Відповісти з цитуванням
Пользователь сказал cпасибо:
poman1304 (17.05.2016)
Старий 17.05.2016, 14:25   #3 (permalink)
Активный участник

Аватар для poman1304

Псевдо: poman1304
Звідки Ви: Украина,Черкассы
Карапь: Днепр, YAMAHA25
Дописи: 263
Сказал(а) спасибо: 81
Поблагодарили 87 раз(а) в 34 сообщениях
Типово Re: Высоковольтная катушка гидрика

А мультиметром она должна как-то звониться?
poman1304 зараз поза форумом   Відповісти з цитуванням
Старий 17.05.2016, 21:30   #4 (permalink)
Активный участник

Аватар для P_Petrovich

Псевдо: Petrovich
Звідки Ви: берег р.Десна, Жавинка, Чернігів
Карапь: КРИМ
Дописи: 5.711
Сказал(а) спасибо: 3.155
Поблагодарили 3.188 раз(а) в 1.223 сообщениях
Типово Re: Высоковольтная катушка гидрика

Цитата:
Допис від poman1304 Переглянути допис
А мультиметром

Врядли, может пробивать при нагрузке.
Можно попробовать мегаомметром

http://www.youtube.com/watch?v=jXYvBHUKvCo

Востаннє редагував P_Petrovich: 17.05.2016 о 21:33.
P_Petrovich зараз поза форумом   Відповісти з цитуванням
Пользователь сказал cпасибо:
poman1304 (18.05.2016)
Старий 17.05.2016, 22:41   #5 (permalink)
Активный участник

Аватар для vlpelyh

Псевдо: Владимир
Звідки Ви: Украина,Канев
Карапь: Мечтаем
Дописи: 1.464
Сказал(а) спасибо: 754
Поблагодарили 1.077 раз(а) в 330 сообщениях
Типово Re: Высоковольтная катушка гидрика

Цитата:
Допис від poman1304 Переглянути допис
Может не в тот раздел написал,то простите.
Подскажите пожалуйста как проверить на работоспособность данную катушку?
Маркировка 129000-0501 CDI
Катушка с гидрика bombardier 1999
Спасибо.

Это не просто катушка, это Электро́нное зажига́ние (CDI, от Capacitor Discharge Ignition) — «зажигание от разряда конденсатора», или «конденсаторное зажигание» , это означает, что вместе с катушкой в этом блочке залита схема коммутатора и прозвонить здесь ничего не получиться, только замена.Если бы это была обычная катушка, то она звониться высоковольтный провод относительно массы несколько киллоом ( 4-7ком), первичная входной провод относительно массы несколько ОМ (2-3 Ом) Судя по высоковольтным проводам двухканальная, на фото не видно входного провода (клемы)
__________________
НЕ ДОЖДЁТЕСЬ

Востаннє редагував vlpelyh: 17.05.2016 о 22:45.
vlpelyh зараз поза форумом   Відповісти з цитуванням
2 пользователя(ей) сказали cпасибо:
poman1304 (18.05.2016), sasha6333 (28.06.2016)
Старий 18.05.2016, 00:51   #6 (permalink)
Активный участник

Аватар для poman1304

Псевдо: poman1304
Звідки Ви: Украина,Черкассы
Карапь: Днепр, YAMAHA25
Дописи: 263
Сказал(а) спасибо: 81
Поблагодарили 87 раз(а) в 34 сообщениях
Типово Re: Высоковольтная катушка гидрика

Цитата:
Допис від vlpelyh Переглянути допис
Это не просто катушка, это Электро́нное зажига́ние (CDI, от Capacitor Discharge Ignition) — «зажигание от разряда конденсатора», или «конденсаторное зажигание» , это означает, что вместе с катушкой в этом блочке залита схема коммутатора и прозвонить здесь ничего не получиться, только замена.Если бы это была обычная катушка, то она звониться высоковольтный провод относительно массы несколько киллоом ( 4-7ком), первичная входной провод относительно массы несколько ОМ (2-3 Ом) Судя по высоковольтным проводам двухканальная, на фото не видно входного провода (клемы)

Входных два,масса идет на корпус под болт крепления и второй на клемку (папа) они идут прямо с катушки зажигания.прокручивая стартером двигатель с этой катушки выходит где-то 20-25 вольт переменки.Я тоже подумал что внутри коммутатор,но тогда вопрос почему на корпусе магнетто нету датчика индуктивности или как его еще ошибочно называют датчика холла.С магнето просто выходит 4 провода черный и чернокрасный это катушка зажигания и желтый и желто черный это катушка освещения(зарядки).Как тогда комутатор понимает когда давать искру? Может магниты установлены как-то с разными сторонами полярности например +- -+ +- -+ ? голову ломаю..нет искры,где искать даже представить не могу.До этого какие-то "умельцы" всю проводку убили(переделали),по цветам не совпадает.Но гидрик работал нормально,потом его заглушил и все.....искры больше нет....Может кто объяснить на пальцах принцип искрообразования?так как мозги гидрика к зажиганию сейчас вообще не подключены. Глушится как я уже разобрался следующим образом.провод + с катушки зажиг. который идет прямо на ВВ катушку паралельно подключен к 5 контактной жигулевской релюшке и замыкается на массу- и замыкает катушку.Магнетто снять не могу так как пока не получается ,нет сьемника. может катушка сгорела от КЗ,но 25 вольт переменки выдает но на сопротивление не звонится а по мануало должно быть от 40 до 60 ом...
poman1304 зараз поза форумом   Відповісти з цитуванням
Старий 19.05.2016, 00:29   #7 (permalink)
Активный участник

Аватар для poman1304

Псевдо: poman1304
Звідки Ви: Украина,Черкассы
Карапь: Днепр, YAMAHA25
Дописи: 263
Сказал(а) спасибо: 81
Поблагодарили 87 раз(а) в 34 сообщениях
Типово Re: Высоковольтная катушка гидрика

Значится...Снял магнето,магниты на маховике как я и думал установлены с разной полярностью +- -+ +- -+ .Катушечка зажигания уже кем-то перемотана,на сопротивление звонится только в одну сторону где-то 1,3 мОм,если щупы поменять местами,то не звонится вообще...
poman1304 зараз поза форумом   Відповісти з цитуванням
Старий 22.06.2016, 20:44   #8 (permalink)
Активный участник

Псевдо: Андрей
Звідки Ви: Кременчуг
Карапь: GLADIUS-520 ямаха-F115
Дописи: 491
Сказал(а) спасибо: 51
Поблагодарили 151 раз(а) в 100 сообщениях
Типово Re: Высоковольтная катушка гидрика

Как решили проблему?Есть на замену этой катушке что-то?
андрей пав зараз поза форумом   Відповісти з цитуванням
Старий 23.06.2016, 00:54   #9 (permalink)
Активный участник

Аватар для poman1304

Псевдо: poman1304
Звідки Ви: Украина,Черкассы
Карапь: Днепр, YAMAHA25
Дописи: 263
Сказал(а) спасибо: 81
Поблагодарили 87 раз(а) в 34 сообщениях
Типово Re: Высоковольтная катушка гидрика

С катушкой разобрался.Перемотал заново.Замену не искал ничего.Отмотал 700 витков (это почти половина) и там был обрыв провода.
poman1304 зараз поза форумом   Відповісти з цитуванням
Старий 23.06.2016, 20:44   #10 (permalink)
Активный участник

Псевдо: Андрей
Звідки Ви: Кременчуг
Карапь: GLADIUS-520 ямаха-F115
Дописи: 491
Сказал(а) спасибо: 51
Поблагодарили 151 раз(а) в 100 сообщениях
Типово Re: Высоковольтная катушка гидрика

Понятно.Звонил,тел.не отвечает.А перемотаешь мою?
андрей пав зараз поза форумом   Відповісти з цитуванням
Старий 23.06.2016, 21:15   #11 (permalink)
Активный участник

Аватар для HolyDiver

Псевдо: Виталий
Звідки Ви: Днiпро
Карапь: Обь-1 Вихрь-25
Дописи: 1.281
Сказал(а) спасибо: 837
Поблагодарили 1.035 раз(а) в 239 сообщениях
Типово Re: Высоковольтная катушка гидрика

Цитата:
Допис від андрей пав Переглянути допис
.А перемотаешь мою?

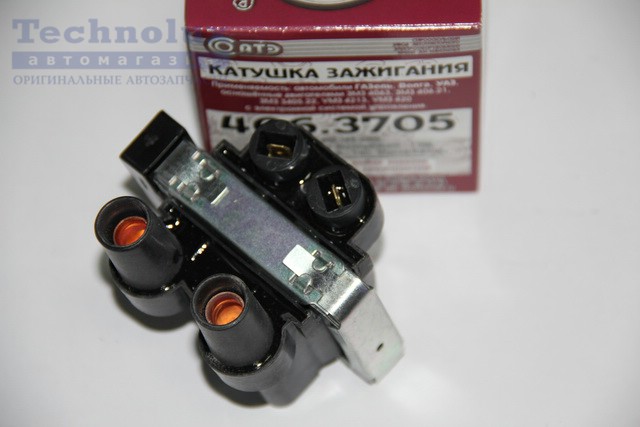

Зачем ее перематывать? Я думаю ее можно заменить вот такой или использовать пару катушек от Хонды дио на СDI системе зажигания все они будут работать.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  2 кат.jpg
Переглядів: 491
Розмір:  53,7 КБ
ID:	117561
HolyDiver зараз поза форумом   Відповісти з цитуванням
Пользователь сказал cпасибо:
Влад222 (24.06.2016)
Старий 24.06.2016, 11:25   #12 (permalink)
Активный участник

Аватар для poman1304

Псевдо: poman1304
Звідки Ви: Украина,Черкассы
Карапь: Днепр, YAMAHA25
Дописи: 263
Сказал(а) спасибо: 81
Поблагодарили 87 раз(а) в 34 сообщениях
Типово Re: Высоковольтная катушка гидрика

Цитата:
Допис від андрей пав Переглянути допис
Понятно.Звонил,тел.не отвечает.А перемотаешь мою?

Значит сначала берешь мультиметр ставишь на 200 Ом и меряешь сопротивление катушки,один щуп(любой) ставишь на корпус катушки(масса) другой щуп подсоединяешь к проводу который выходит с катушки на ВВ катушку,на мультиметре должно быть показания сопротивления в пределах 40-60 Ом,у меня на перемотанной катушке 48 Ом. Если все меряется то напиши показания.Можно еще проверить "грубым" методом по нарисованной схеме.Подключил,лампа загорелась или немного лишь накалилась сразу отключил.Значит обрыва нет.Но может быть межвитковое замыкание,для этого надо знать показания мультиметра (сопротивление),то что написано в самом начале.


Да,с-ма зажигания CDI и заменить ВВ катушку можно из скутера из такой же системой зажигания например Сузуки Сепия только придется поставить две шт.,высоковольтную катушку я не перематывал,я перематывал катушку которая стоит под маховиком,там их четыре, три одинаковых-это на освещение,и одна на зажигание,вот она и накрылась у меня.А фото с ВВ катушкой в начале темы не знаю как удалить дабы не путать людей.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  Без названия-истинный цвет-03.jpg
Переглядів: 426
Розмір:  11,7 КБ
ID:	117568

Востаннє редагував poman1304: 24.06.2016 о 11:45.
poman1304 зараз поза форумом   Відповісти з цитуванням
Старий 24.06.2016, 18:54   #13 (permalink)
Активный участник

Аватар для HolyDiver

Псевдо: Виталий
Звідки Ви: Днiпро
Карапь: Обь-1 Вихрь-25
Дописи: 1.281
Сказал(а) спасибо: 837
Поблагодарили 1.035 раз(а) в 239 сообщениях
Типово Re: Высоковольтная катушка гидрика

Цитата:
Допис від poman1304 Переглянути допис
три одинаковых-это на освещение,и одна на зажигание,вот она и накрылась у меня.А фото с ВВ катушкой в начале темы не знаю как удалить дабы не путать людей.

А я грешным делом подумал про катушку зажигания, а ту что под маховиком перемотать можно,себе мотал с пропиткой много и разных получаются не хуже заводских.
