Эхолоты Lowrance HDS

[anvardavletov]

здравствуйте. меня зовут анвар. я работаю в проектном институте водного хозяйства. нам выдали эхолот lowrance hds-8 для замера глубин на водохранилищах. мне поставили задачу отображения промеров глубин в виде обычного поперечника. проблема заключается в том, что я не могу найти программы обработки данных эхолота. если кто знает программы обработки данных пожалуйста подскажите. заранее спасибо

[vadonik]

Прога DrDepth. Полистай эту тему 16-18 страница есть ссылка.

[averscrimea]

Цитата: Допис від БОНДЫК  Я имел ввиду что для HDSпока нет бесплатной карты (хакеры не могут поломать качественно).

Есть!?!!
Решение правда альтернативное через iphоne или ipad !
Пользую на ипаде карту черного моря нормально работает

Добавлено через 8 минут
Подскажите кто и как установил датчики эхолота и стуктурсканера , ближе к килю или дальше от него по транцу, чего то не нашел ттемы

[ukrcsm]

Цитата: Допис від averscrimea  Подскажите кто и как установил датчики эхолота и стуктурсканера , ближе к килю или дальше от него по транцу, чего то не нашел ттемы

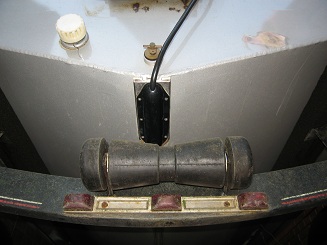

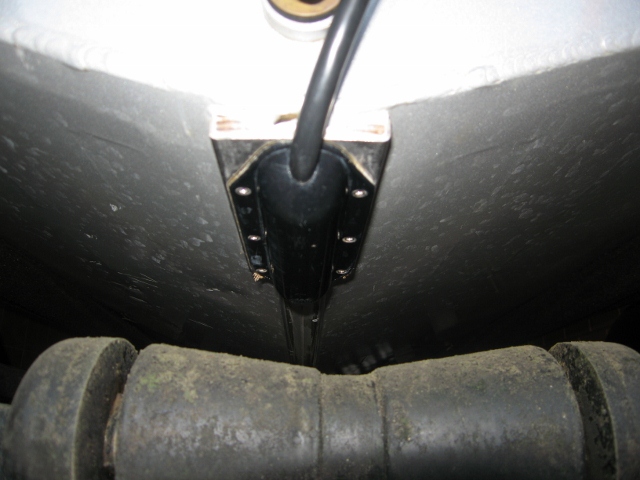

В прошлом сезоне у меня датчик ЛСС-1 на лодке Tracker V-16 (килеватость 17°)стоял на редане (горизонтальная продольная ступенька на днище). При такой установке наблюдалось незначительное затенение килем картинки с одной стороны. В этом сезоне я переставил датчик под киль, предварительно выпилив болгаркой горизонтальную площадку на профиле приваренном к килю. Картинка структуры получилась без помех практически во всем диапазоне скоростей. Единственным недостатком оказалось подсасывание воздуха винтом при резких виражах, но этот недостаток у меня наблюдался и ранее, а при такой установке датчика он стал проявляться сильнее. Перестановка двигателя на одно отверстие ниже полностью сняла проблему. Датчик эхолота у меня установлен на редане.

[averscrimea]

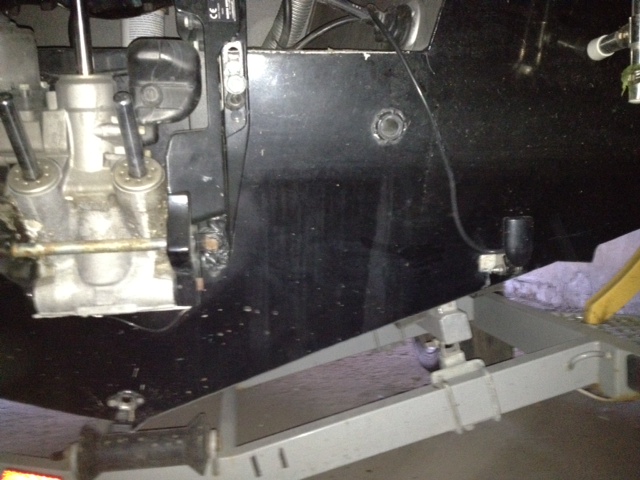

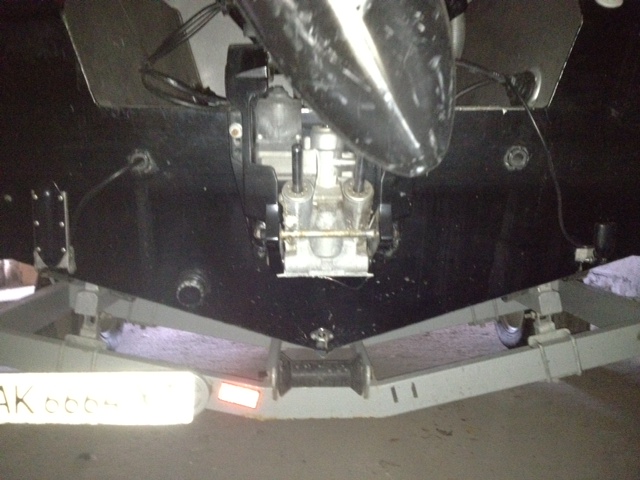

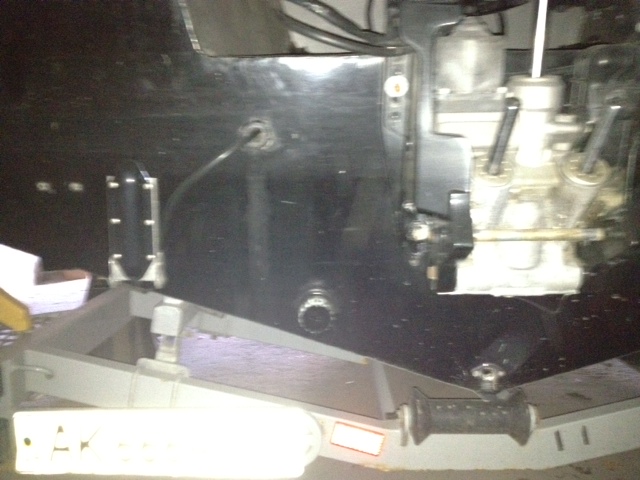

у меня установлено вот так, но терзают меня сомнения,о том что надо ближе к килю!!! Посоветуйте плизз!!!

[vadonik]

Я думаю стандартный датчик 83/200 стоит нормально.
Датчик структурника надо проверять методом тыка, возможно правому боковому лучу будет мешать нога мотора (это предположение а не утверждение)

[ukrcsm]

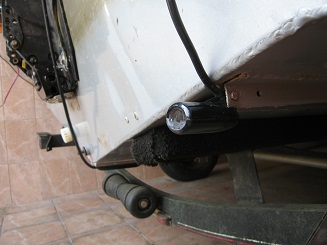

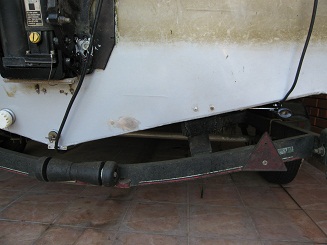

У меня установлен так:

[Valeron]

Цитата: Допис від averscrimea  у меня установлено вот так, но терзают меня сомнения,о том что надо ближе к килю!!! Посоветуйте плизз!!!

Толик , проблем с датчиком эхолота у тебя не будет, а вот по трандьюсеру будут проблемы , будет мешать правому обзору киль лодки. По памяти помню, что производитель рекомендует не ближе 30 см от ноги мотора, но со второй попытки поставил в 20 см. , помех нет.обзор выровнялся в обе стороны. Тросик-ограничитель поставить не забуть для датчика структур скан. на открывание его под нужным углом.

[averscrimea]

Цитата: Допис від Valeron  Толик , проблем с датчиком эхолота у тебя не будет, а вот по трандьюсеру будут проблемы , будет мешать правому обзору киль лодки. По памяти помню, что производитель рекомендует не ближе 30 см от ноги мотора, но со второй попытки поставил в 20 см. , помех нет.обзор выровнялся в обе стороны. Тросик-ограничитель поставить не забуть для датчика структур скан. на открывание его под нужным углом.

Валера привет сто лет не слышались
Чегото меня вэтом году передернуло поменять , сегодня поставил ближе к килю датчик сруктурсканера посмотрю пезультаты отпишусь

Добавлено через 2 минуты

Цитата: Допис від ukrcsm  У меня установлен так:

Респект за фото и внимание к моей проблеме

[-Kosta-]

Может кто подскажет, Lowrance HDS 5 в режиме разделения на два экрана эхолота 200/83кГц. На левой части экрана можно менять настройки при помощи кнопки меню, а как изменить настройки на правой части экрана?

[vadonik]

Цитата: Допис від -Kosta-  Может кто подскажет, Lowrance HDS 5 в режиме разделения на два экрана эхолота 200/83кГц. На левой части экрана можно менять настройки при помощи кнопки меню, а как изменить настройки на правой части экрана?

Удерживаете кнопку "page" где то 1 секунду и идет переключение на другое окно, так же и в обратную сторону.

Добавлено через 6 минут
ukrcsm,
В опасном месте стоит датчик структурника. Ясно что показывает идеально, но датчик не железный....И изгиб провода об угол площадки тоже думаю не очень гуд. Но это мое мнение, я так структурник бы не ставил.

[ukrcsm]

Цитата: Допис від vadonik  В опасном месте стоит датчик структурника, я так структурник бы не ставил

Зато какие преимущества - не цепляется трава, я не боюсь пройти по зарослям, а затем дать задний ход для сброса травы с винта. Показанный сегодня здесь: - посоветуйте картплоттер (часть три) -- Форум водномоторников. вариант установки конечно будет получше моего, но он значительно дороже.

[Venym123]

Подскажите пожалуйста при помощи какого штекера или провода можно соединить HDS-5 c ICOM-302 чтоб экстерная кнопка работала.

[Vitalik]

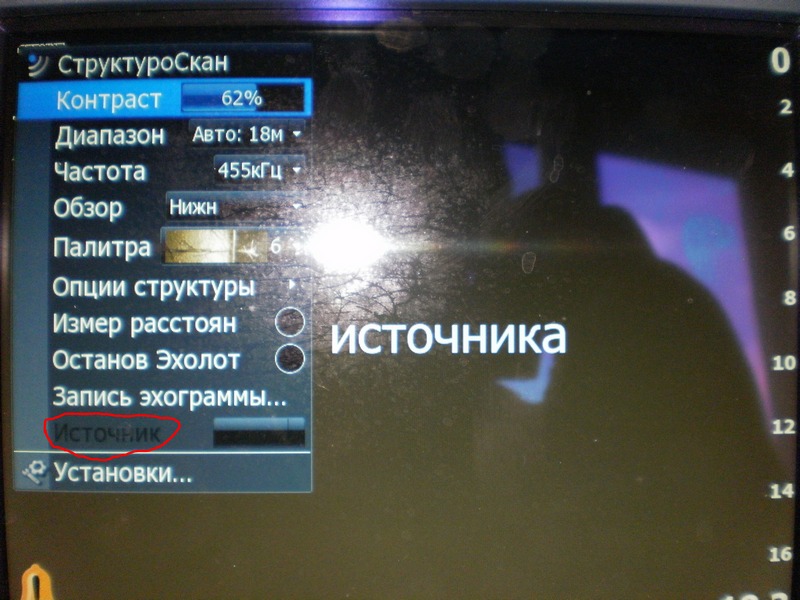

Доброго дня всем! Помогите кто может, при подключении к ХДС структурного сканера ЛСС-1 появилась проблема - при первом подключении сканера к ХДС в меню страниц появился пункт СТРУКТУРА и всё бы хорошо,но при переходе на страницу СТРУКТУРА на экране появилось сообщение - "нет сигнала",на блоке ЛСС-1 не горит зелёная индикация порта к которому подключен ХДС. Т.е. пр и первом подключении прибор определил что к нему подключили сканер и всё,далее пишет "нет сигнала". Скажу сразу, что подключено всё правильно - на эту лодку подключили другую голову ( другой ХДС подключили к этим проводам и всё сразу заработало ). покопавшись в меню структуры выявили, что пункт источник не активный (буквы тусклые), в приборе который работает с ЛСС-1 этот пункт активный (буквы белого цвета) и при подключении к ЛСС в окне отображается источник сигнала ( ЛСС-1 и версия ).
Вопрос - как активировать пункт "источник"? Возможно нужно зайти в "инжинерный" режим и там активировать этот пункт, но как это сделать я не знаю,жду дельных советов.

[Михалыч]

Желтый провож на плюс не забыли подключить?

[Vodnik-D]

Цитата: Допис від Vitalik  Возможно нужно зайти в "инжинерный" режим

А вот это врядли. Разве что до этого там кто-то "копался", а иначе - все настройки делаются в пользовательском режиме....

[шлыкова]

всем привет есть примеры установки датчика лсс на бустер эль ? заранее спасибо

[tesey06]

Уважаемые форумчане! Помогите разобраться со следующей проблемой. ХДС-8 прошили прошивкой 4.1 По началу прибор работал как швейцарские часики-все быстро и качественно, даже русский язык есть и не включился геофистинг. Но через неделю-другую начались проблемы со спутниками. Прибор долго их ищет, несколько раз матюкается, что не находит, но потом все-таки связывается со спутниками. Вопрос знатокам: почему появилась проблема с поиском спутников и как ее можно решить. Всем спасибо. И еще есть прошивка по-свежее на ХДС-8?

[Михалыч]

Цитата: Допис від tesey06  Уважаемые форумчане! Помогите разобраться со следующей проблемой. ХДС-8 прошили прошивкой 4.1 По началу прибор работал как швейцарские часики

отключи от аккумулятора на 5 мин , и опять соедини если не поможет прошей еще раз последней прошивкой, у лорика бывает

[tesey06]

Цитата: Допис від Михалыч  отключи от аккумулятора на 5 мин , и опять соедини если не поможет прошей еще раз последней прошивкой, у лорика бывает

Благодарю за ответ. А какая сейчас свежая прошивка?
