Типово Подрезка винта для уменьшения диаметра

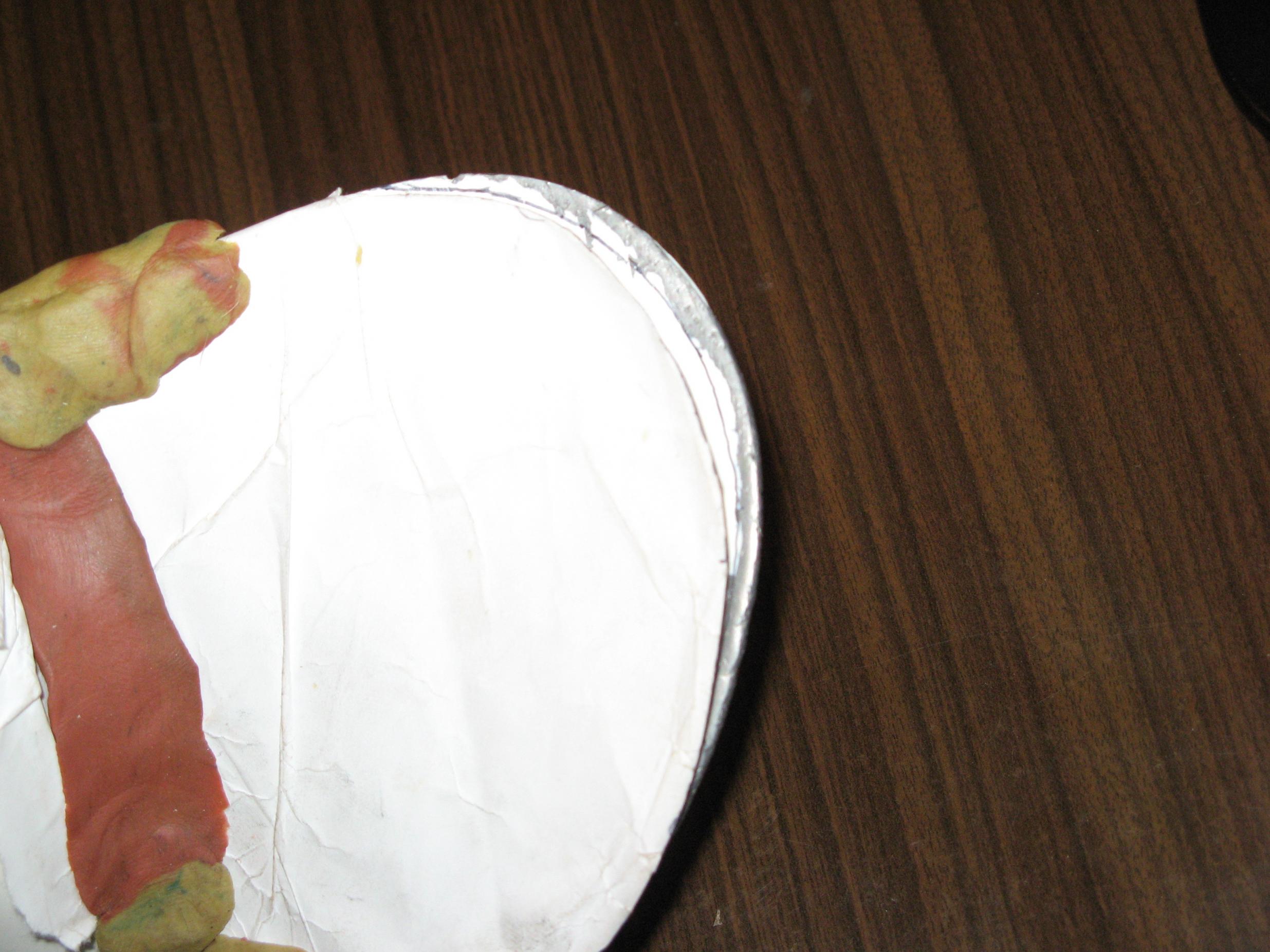

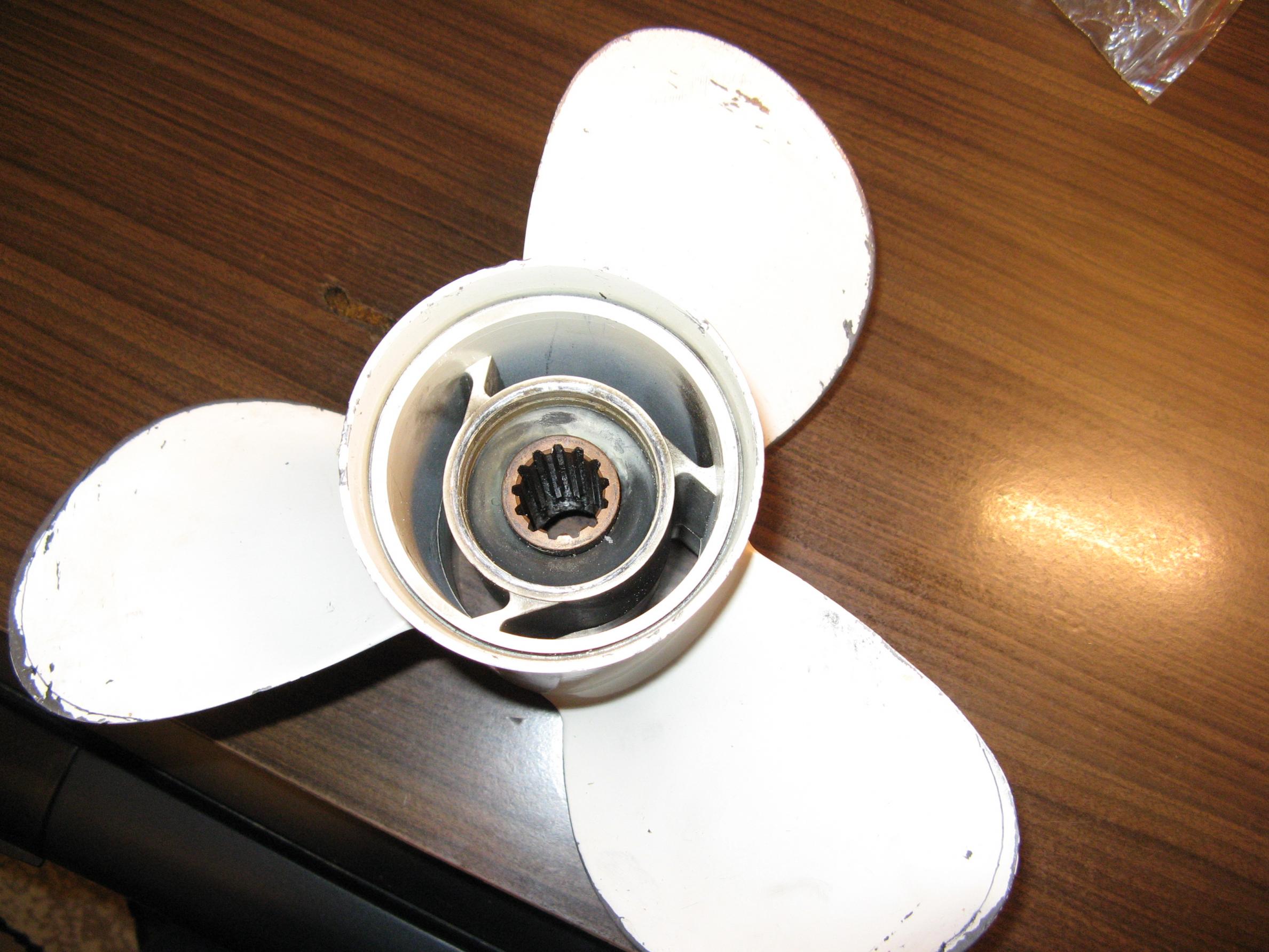

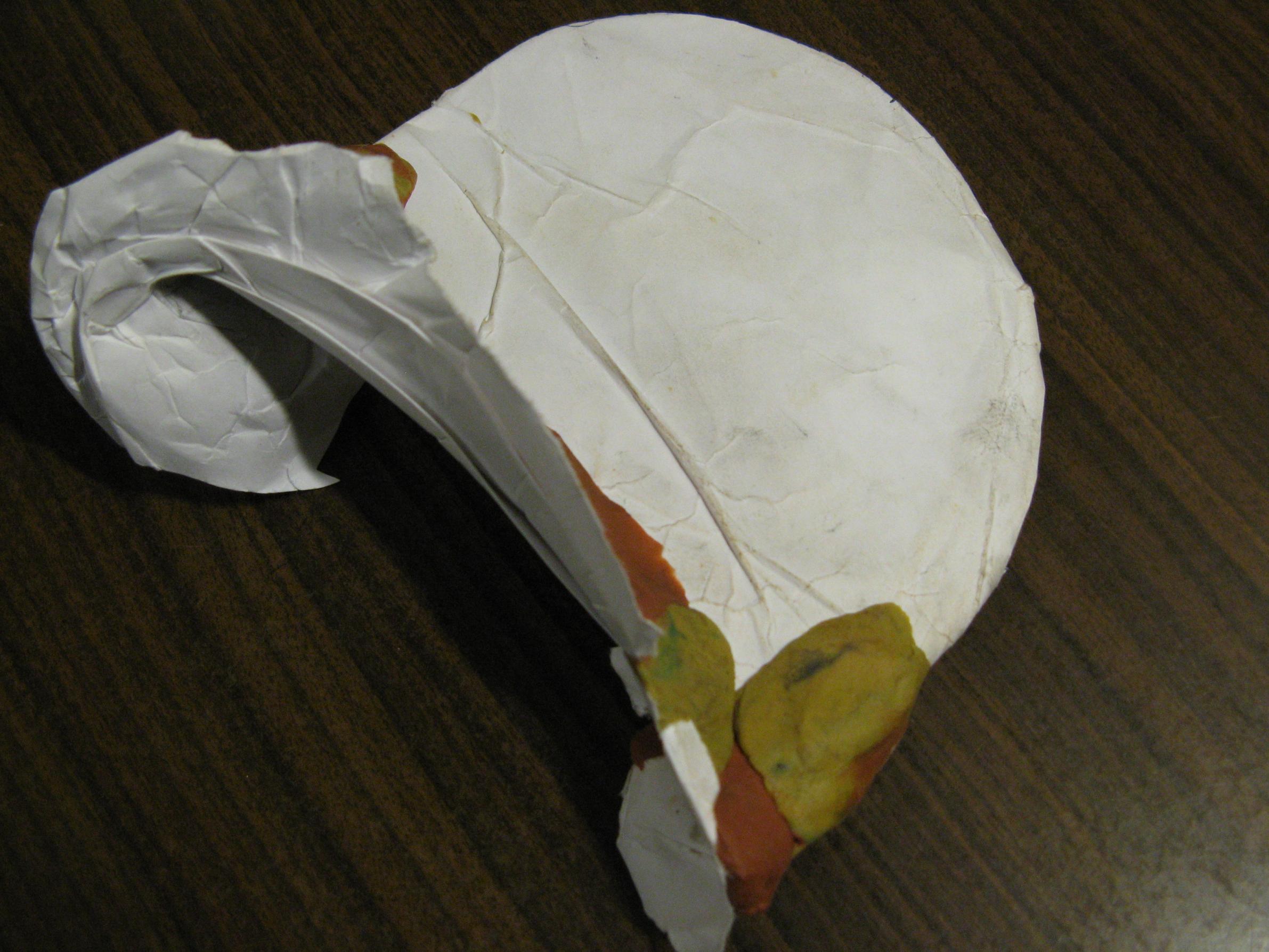

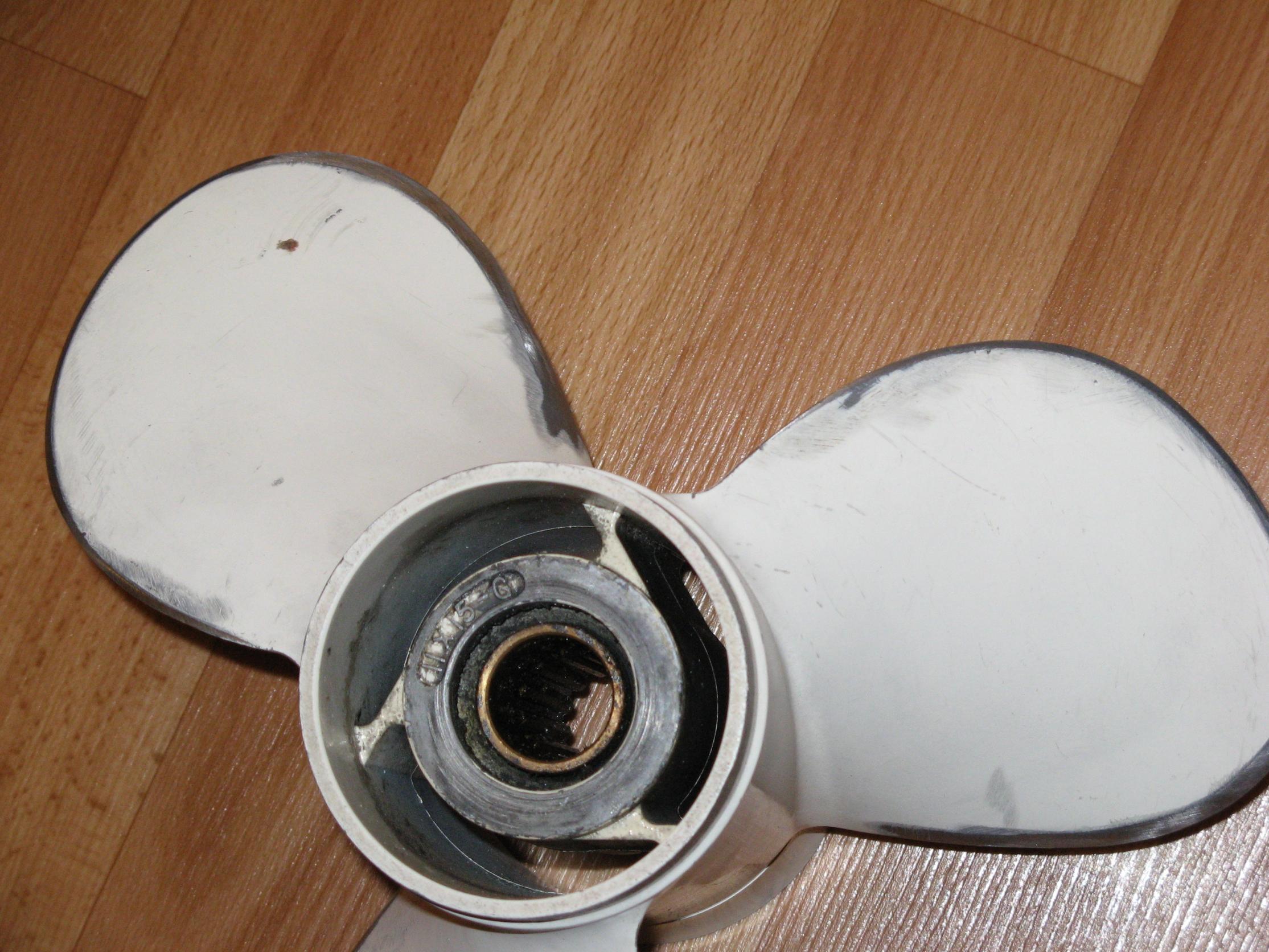

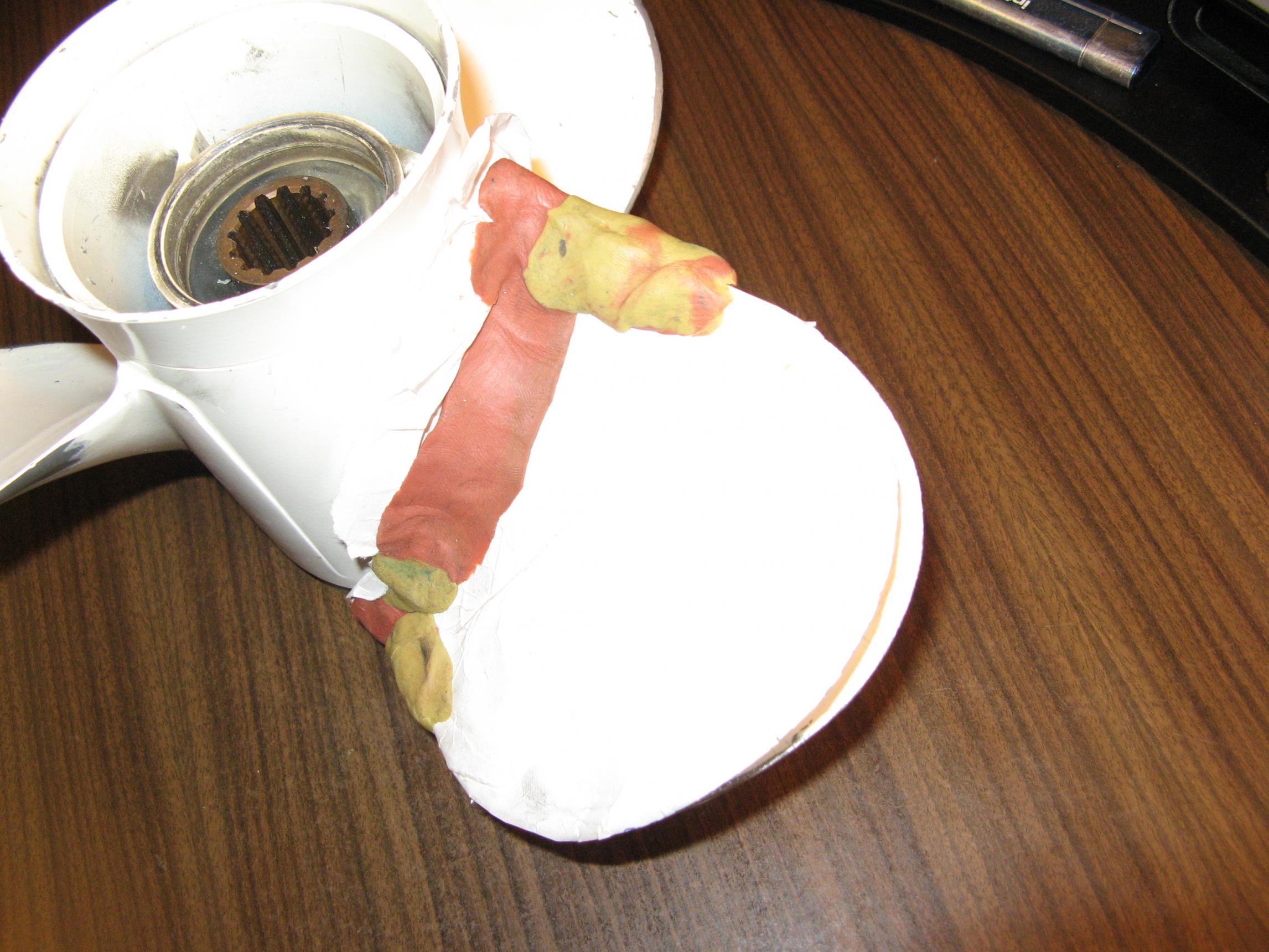

В ходе пользования лодкой обнаружилась проблема. С ямаховским винтом с шагом 13 дюймов двигатель развивал обороты 5900, а с имеющимся винтом с шагом 15 дюймом 5200. Идеальным было бы решение выбрать винт с шагом 14 дюймов, но это дополнительные расходы. Было принято решение подрезать винт. Саму процедуру прочитал в статейке из "Катеров и Яхт". Опыт по процедуре решил выложить здесь, может кому поможет. Для начала пришлось определить сколько срезать. Предварительный расчет показал порядка 5 мм, что и было сделано. В последующем из прогнозируемых 5400, получено было 5500-5550 (нагрузка один человек и стандартная загрузка в виде шмоток и бензина в 40 литров). Процедура подрезки в фотках. Один из лепестков винта размечаем для подрезки (мне удобно было краем штангельцыркуля провести линию), на точильном круге подрезаем. Далее делаем слепок из листа бумаги и пластилина (форма должна точно ложиться на лепесток, чем лучше ляжет, тем точнее разметка). Размечаем и подрезаем на необходимую величину два следующих лепестка. Напильником обрабатываем края по форме как было раньше. Испытываем и пользуемся.
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  ппппппп 350.jpg
Переглядів: 2106
Розмір:  391,5 КБ
ID:	3284   Щоб збільшити малюнок, клацніть по ньому
Назва:  ппппппп 351.jpg
Переглядів: 1918
Розмір:  393,7 КБ
ID:	3285   Щоб збільшити малюнок, клацніть по ньому
Назва:  ппппппп 352.jpg
Переглядів: 1744
Розмір:  389,8 КБ
ID:	3286   Щоб збільшити малюнок, клацніть по ньому
Назва:  ппппппп 353.jpg
Переглядів: 1561
Розмір:  403,0 КБ
ID:	3287   Щоб збільшити малюнок, клацніть по ньому
Назва:  ппппппп 355.jpg
Переглядів: 1517
Розмір:  390,6 КБ
ID:	3288   Щоб збільшити малюнок, клацніть по ньому
Назва:  ппппппп 356.jpg
Переглядів: 1580
Розмір:  393,9 КБ
ID:	3289
chaser зараз поза форумом   Відповісти з цитуванням
4 пользователя(ей) сказали cпасибо:
Fix (08.10.2010), oleglena (14.09.2012), Вовчик (08.10.2010), Чехардон (08.10.2010)
Старий 01.11.2010, 22:56   #2 (permalink)
Активный участник

Аватар для Sabatyr

Псевдо: Игорь
Звідки Ви: Хмельницкий
Карапь: Казанка 5М2 +Мерк 40, Прогресс 4 + SUZUKI DF 40 TL
Дописи: 181
Сказал(а) спасибо: 9
Поблагодарили 70 раз(а) в 35 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Такая же проблема, 60-ка не раскручивает 13*15 винт, но вот никак не отважусь резать, теперь зная технологию буду пробовать, спасибо.
Sabatyr зараз поза форумом   Відповісти з цитуванням
Старий 08.01.2011, 18:59   #3 (permalink)
Активный участник

Аватар для Шамич

Псевдо: Михаил
Звідки Ви: г.Киев
Карапь: Длинномер+Сузуки ДФ 70
Дописи: 9.999
Сказал(а) спасибо: 7.965
Поблагодарили 3.420 раз(а) в 1.292 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Добрый вечер!
Точную подрезку винта можно сделать на такорном станке, причем можно подрезать винт не трогая диаметр винта,но до определенного размера,так как можно лишиться лопастей при нагрузке.Подрезка проводится или со стороны нагнетающей или противополржной,происходит небольшое увеличение или кменьшение шага.
Подрезка по диаметру проводится очень просто.Зажимаем ступицу винта в патроне, выставляем ее,убирая биение и подрезаем на нужный размер,который нам необходимо получить,не забывая про геометрические параметры (диаметр и радиус),чтобы не ошибиться и не испортить винт.
Форму лопасти доводим с помощью напильника.Вот и все.
Шамич зараз поза форумом   Відповісти з цитуванням
Старий 08.01.2011, 19:08   #4 (permalink)
Клубень

Аватар для common5

Псевдо: Виктор
Звідки Ви: Киев
Карапь: Отрезанный Пузырь
Дописи: 3.385
Сказал(а) спасибо: 1.103
Поблагодарили 2.276 раз(а) в 796 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

После таких операций надо хотя бы статическую балансировку винта делать . Про динамическую я уже не говорю . А то редуктор жалко..
__________________
common5 зараз поза форумом   Відповісти з цитуванням
Старий 08.01.2011, 19:25   #5 (permalink)
Клубень, модератор

Аватар для Вовчик

Псевдо: Володимир
Звідки Ви: Україна
Карапь: Параплан-Skywalk Chili 2
Дописи: 19.684
Сказал(а) спасибо: 9.558
Поблагодарили 7.177 раз(а) в 3.166 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Миша привет, с праздничками тебя. Очень приятно видеть на форуме. Вить дык у меня как Шамич расказывает, ужё наверное третий год. ходит штатный. Так же диаметр уменьшал.
Вовчик зараз поза форумом   Відповісти з цитуванням
Старий 08.01.2011, 19:37   #6 (permalink)
Клубень

Аватар для common5

Псевдо: Виктор
Звідки Ви: Киев
Карапь: Отрезанный Пузырь
Дописи: 3.385
Сказал(а) спасибо: 1.103
Поблагодарили 2.276 раз(а) в 796 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Цитата:
Допис від Вовчик Переглянути допис
Вить дык у меня как Шамич расказывает, ужё наверное третий год. ходит штатный. Так же диаметр уменьшал.

Володя , я думаю , что ты и литейные прливы возле ступицы спиливал . Я когда совковинты дорабатывал , всегда после сатическую балансировку делал. Нехорошо , когда когда несбалансированные тяжести вращаються с большой частотой , тем более на консольном валу
__________________
common5 зараз поза форумом   Відповісти з цитуванням
Старий 14.09.2012, 10:21   #7 (permalink)
Клубень

Аватар для oleglena

Псевдо: Олег
Звідки Ви: Киев
Карапь: FurSeal
Дописи: 16.743
Сказал(а) спасибо: 12.969
Поблагодарили 5.492 раз(а) в 1.933 сообщениях
Типово Уменьшение диаметра винта

Кто нибудь сталкивался с подрезкой винта, в плане уменьшения диаметра. Как правильно обрезать, по прямой линии лопасти, по подобию балистика, или по всему радиусу лопасти?
oleglena зараз поза форумом   Відповісти з цитуванням
Старий 14.09.2012, 20:42   #8 (permalink)
Активный участник

Аватар для vital-777

Псевдо: виталий
Звідки Ви: киев,
Карапь: крым+merkury40elpto
Дописи: 4.036
Сказал(а) спасибо: 758
Поблагодарили 2.170 раз(а) в 1.082 сообщениях
Типово Re: Уменьшение диаметра винта

Цитата:
Допис від oleglena1971 Переглянути допис
Кто нибудь сталкивался с подрезкой винта, в плане уменьшения диаметра. Как правильно обрезать, по прямой линии лопасти, по подобию балистика, или по всему радиусу лопасти?

Я косвенно сталкивался, нечего лесть своими руцями,, принцип : заработал - дай заработать другим!!!!я так думаю!!!

Думаю правильным будет вопрос: кто знает человека "профессионала" который может подрезать винт!
__________________
100 грамм хорошо, а 200 мало...
vital-777 зараз поза форумом   Відповісти з цитуванням
Старий 14.09.2012, 21:05   #9 (permalink)
Клубень

Аватар для oleglena

Псевдо: Олег
Звідки Ви: Киев
Карапь: FurSeal
Дописи: 16.743
Сказал(а) спасибо: 12.969
Поблагодарили 5.492 раз(а) в 1.933 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Знаю такого человека. Сегодня общался с Сергеем. Договорились на следующей неделе протестировать разные винты, а там определимся, подрезать или покупать с нужными параметрами. После тестов отпишусь.
oleglena зараз поза форумом   Відповісти з цитуванням
Старий 15.09.2012, 09:55   #10 (permalink)
Клубень

Аватар для tarantas

Псевдо: Тарас
Звідки Ви: Киев
Карапь: Крим-М, yamaha f20
Дописи: 3.202
Сказал(а) спасибо: 1.269
Поблагодарили 2.518 раз(а) в 654 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

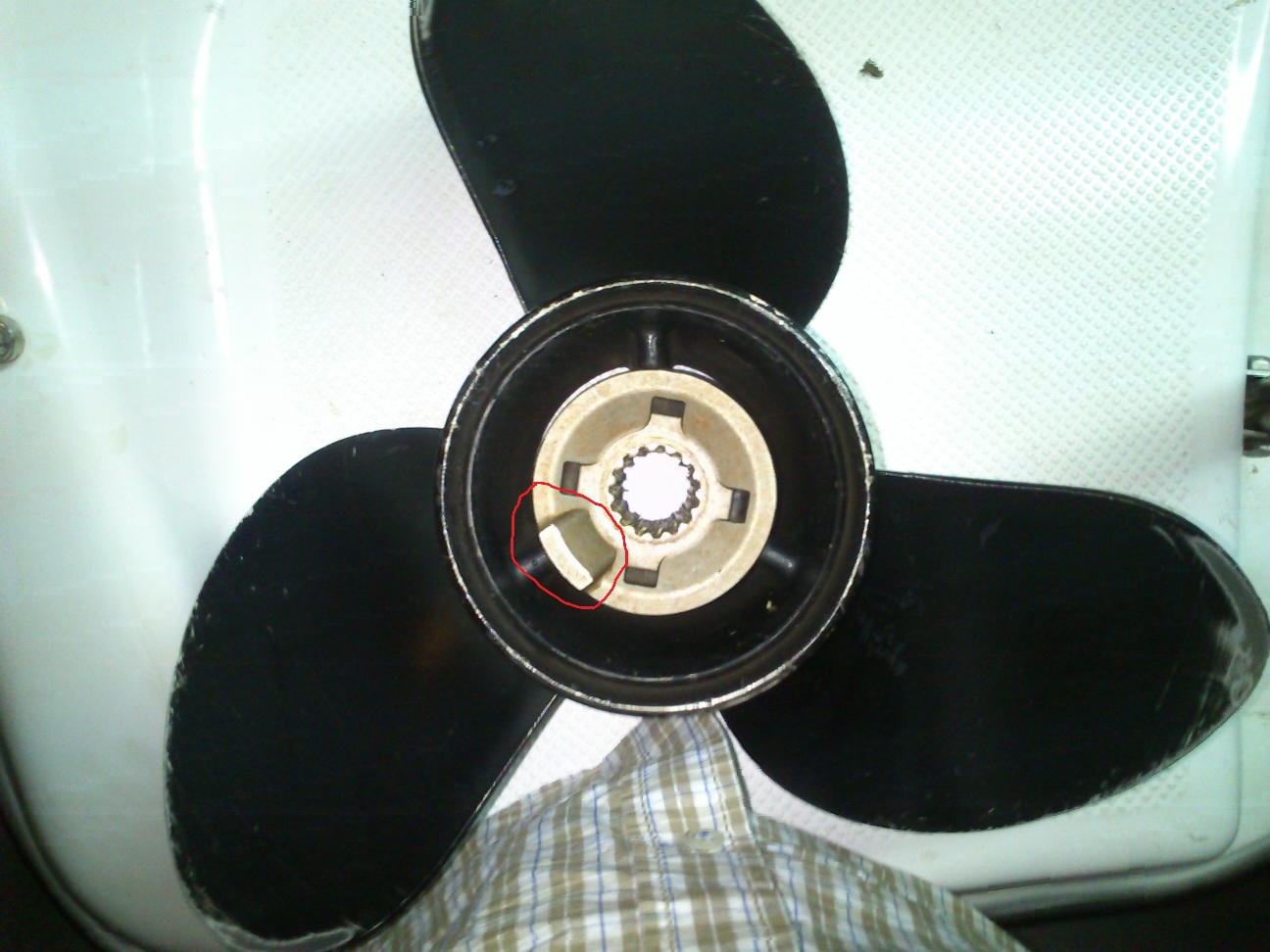

Комрады подскажите, на моем двиге винт прижимается такой шайбой, на ней есть подозрительный наплыв, вопрос в том КАК ее ставить, ведь он там не спроста?????
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC_0015.JPG
Переглядів: 1233
Розмір:  246,0 КБ
ID:	29598   Щоб збільшити малюнок, клацніть по ньому
Назва:  DSC_0014.JPG
Переглядів: 1023
Розмір:  259,6 КБ
ID:	29599
tarantas зараз поза форумом   Відповісти з цитуванням
Старий 08.10.2012, 11:51   #11 (permalink)
Клубень

Аватар для Бодя

Псевдо: Богдан
Звідки Ви: Riviera Riverside
Карапь: Buster Magnum+Suzuki 200
Дописи: 8.332
Сказал(а) спасибо: 5.460
Поблагодарили 2.722 раз(а) в 874 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Цитата:
Допис від tarantas Переглянути допис
Комрады подскажите, на моем двиге винт прижимается такой шайбой, на ней есть подозрительный наплыв, вопрос в том КАК ее ставить, ведь он там не спроста?????

У меня такой же, просто ставлю и не заморачиваюсь
Бодя зараз поза форумом   Відповісти з цитуванням
Старий 17.10.2012, 14:59   #12 (permalink)
Клубень, модератор

Аватар для Shel

Псевдо: Сергей
Звідки Ви: Днепропетровск
Карапь: П-4
Дописи: 11.089
Сказал(а) спасибо: 5.922
Поблагодарили 8.314 раз(а) в 2.740 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Цитата:
Допис від oleglena Переглянути допис
Знаю такого человека. Сегодня общался с Сергеем. Договорились на следующей неделе протестировать разные винты, а там определимся, подрезать или покупать с нужными параметрами. После тестов отпишусь.

Олег - ну и как таки вопрос решился ? Делал обрезание ?
__________________
34-й богатырь...
Shel зараз поза форумом   Відповісти з цитуванням
Старий 17.10.2012, 16:35   #13 (permalink)
Клубень

Аватар для oleglena

Псевдо: Олег
Звідки Ви: Киев
Карапь: FurSeal
Дописи: 16.743
Сказал(а) спасибо: 12.969
Поблагодарили 5.492 раз(а) в 1.933 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Нет еще, руки не дошли, но ставил винт с мерка 10/ 1,4 / 14 так очень даже не плохо было. Буду равняться на 10,5 и обрезать до этих размеров, но это уже после кубка по хищнику.
oleglena зараз поза форумом   Відповісти з цитуванням
Старий 07.10.2012, 07:50   #14 (permalink)
Активный участник

Псевдо: Владимир
Звідки Ви: Киев РОП-6
Карапь: Каз.5М2Hon.50
Дописи: 3.133
Сказал(а) спасибо: 1.361
Поблагодарили 1.886 раз(а) в 781 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Доброе Утро Всем.Винты подрезаются\протачиваются \по верхней плоскости лопасти винта,на токарном станке,на центрах,воизбежание,разбалансировки.самого винта.Более-менее токарь,эту процедуру может сделать,за 15-20 минут,в зависимости от глубины резания\размера снимаемого-лишнего\до требуемого.Пишу -обьясняю,т.к.делал сам это неоднократно,еще с Вихревскими,Нептуновскими,винтами...Новые иномарочные винты,в этом отношении-проще,за щет-того-что,у них,готовое проходное отверстие,на центра поставил,лишь-бы ,высота центров позволила самого станка\диаметр самого винта,может невойти из-за суппорта\.....
Боцик зараз поза форумом   Відповісти з цитуванням
Старий 08.10.2012, 06:38   #15 (permalink)
Активный участник

Псевдо: Владимир
Звідки Ви: Киев РОП-6
Карапь: Каз.5М2Hon.50
Дописи: 3.133
Сказал(а) спасибо: 1.361
Поблагодарили 1.886 раз(а) в 781 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Доброе Утро Всем.Геометрию винта Вы не сделаете ни на токарном ни на фрезерном станке.Подрезка-проточка винта по верхнему диаметру производится на токарном станке,а-вот геометриу-профиль самой лопости или в ручную,или на координатку к грамотному координатчику.Балансировка-обязательна,это не Вихрь или Нептун,у которых длинна гребного вала,чуть больше длинны редуктора.Товарищ,побил винт,по пьяне об песочек и камушки,наварили,примитивно обработал напильником\небалансируя\теперь второй или третий год подряд в редукторе вода,не эмульсия,а вода.....За Стаканом Ничего НЕ Видно...Жалко мотор,товарищ разговоров не понимает.......Приспособу для балансировки винтов,сделал сам без чертежей и фотографий-товарищу который занимается ремонтом,тюнингом,аргонной сваркой,делал мне мою Казулю,Я,доволен....\На ФРЕГАТЕ,он не пишет,в Баркасе,есть его контактный адресс...Кому надо могу сбросить его телефон.Мастерская в Киеве,на Виноградоре.
Боцик зараз поза форумом   Відповісти з цитуванням
Старий 08.10.2012, 11:47   #16 (permalink)
Клубень

Аватар для Рамзес

Псевдо: Рами
Звідки Ви: Киев
Карапь: Пока на собаках)))
Дописи: 9.224
Сказал(а) спасибо: 5.212
Поблагодарили 3.574 раз(а) в 1.268 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Цитата:
Допис від Боцик Переглянути допис
адресс...Кому надо могу сбросить его телефон.Мастерская в Киеве,на Виноградоре.

Боцик, я думаю что контакты нужно сбросить.
Ты пиши а модераторы перенесут в нужную ветку.
Это ОЧЕНЬ полезная информация.
Да и Сам напиши что ты можешь сделать, начиная от Вихрей.... токарка, хороших токарей не много.
Рамзес зараз поза форумом   Відповісти з цитуванням
Старий 09.10.2012, 06:35   #17 (permalink)
Активный участник

Псевдо: Владимир
Звідки Ви: Киев РОП-6
Карапь: Каз.5М2Hon.50
Дописи: 3.133
Сказал(а) спасибо: 1.361
Поблагодарили 1.886 раз(а) в 781 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Цитата:
Допис від Рамзес Переглянути допис
Боцик, я думаю что контакты нужно сбросить.
Ты пиши а модераторы перенесут в нужную ветку.
Это ОЧЕНЬ полезная информация.
Да и Сам напиши что ты можешь сделать, начиная от Вихрей.... токарка, хороших токарей не много.

№тел.0984012115-Юра.Балансировку забрал-вчера....Пусть немного руку набьет,потом можно и подходить.Делает Тюнинг,усиление и поднятие транца,аргонная сварка.....У нас на РОПе,у него уже есть несколько лодок,которые он делал.Последняя это моя,перед ней-Якута,стоит у нас на3 секторе по 8 дорожке,с левой стороны,наши лодки,по покраске и форточке,некоторые даже спутали-хотя у меня Каза,а у него Прог-4.....
По винтам,что-Я,могу сказать......Вот твой-раз и готово.......
Боцик зараз поза форумом   Відповісти з цитуванням
2 пользователя(ей) сказали cпасибо:
hooker (18.10.2012), Рамзес (09.10.2012)
Старий 05.01.2013, 01:40   #18 (permalink)
Клубень

Аватар для Рамзес

Псевдо: Рами
Звідки Ви: Киев
Карапь: Пока на собаках)))
Дописи: 9.224
Сказал(а) спасибо: 5.212
Поблагодарили 3.574 раз(а) в 1.268 сообщениях
Типово Re: Подрезка винта для уменьшения диаметра

Цитата:
Допис від Гена Б. Переглянути допис
Для каждого шага своя форма лопасти

АА, точно, они же разные.

Понял Геныч, спасибо.
Рамзес зараз поза форумом   Відповісти з цитуванням
