Электронное зажигание на все совкомоторы

[дмитрий22]

Схема будет работать и работает так, как она опубликована. Повторить точно и все.

[rimys39]

Огромное СПАСИБО за оперативный ответ!!!Схему делаю на замену однокатушечной (постоянно горят катушки).Нептун.

[дмитрий22]

Цитата: Сообщение от rimys39  Огромное СПАСИБО за оперативный ответ!!!Схему делаю на замену однокатушечной (постоянно горят катушки).Нептун.

Какая схема "однокатушечная"?

[rimys39]

Схема№2 с вашего сайта.

[дмитрий22]

Нарушена геометрия сердечника катушки- пропилы, сильно спиленный один из рогов или оба и т. д.

[rimys39]

Только старый вариант:2-конденсатора,маса.

Добавлено через 2 минуты
А могло это быть изза того что маховик касался железа(гулял верхний подшипник-уже устранил)?

[SHAFAR]

Доброго часу Дмитрий22! Є питтання по схемі NEW. Чи треба щось міняти в схемі (номінали деталей) , якщо катушку L3 намотати товщим дротом? Наприклад , Ф 0,2 мм.

Добавлено через 2 минуты
Або Ф 0,25.

[P_Petrovich]

Цитата: Сообщение от SHAFAR  Чи треба щось міняти в схемі

Откуда такие мысли?

[metalworker]

Цитата: Сообщение от SHAFAR  L3 намотати товщим дротом?

Если количество витков не изменится то ничего менять не нужно. Толщина провода при неизменном количестве витков не влияет на напряжение выдаваемое обмоткой.

[SHAFAR]

Цитата: Сообщение от P_Petrovich  Откуда такие мысли?

Від неелектричної освіти

[Дмитрий 4146]

мужики!хэлп!нужен совет!аналоговый тахометр,прекрасно работающий с схемой эл.зажиг. которая массируется....из тахо выход 5 проводов,1-2 питание прибора,3-4 питание подсветки шкалы,и 5й!вход сигнала от тлм. (низкой части) катушки зажигания"сигнал"...так вот установив схему зажигания (безмассовую),ну новую,обнаружилось что тахо категорически с этим не согласен и работать отказался...есть ли вариант подключеня такового к такой схеме зажигания???,реальна ли вообще работа такого тахометра с такой схемой???по моим умозаключениям сигнал приходящий в тахометр завязан с массой самом уже тахометре и старая схема "сидела на массе",...а тут получился несрост...как быть???уж очень я привык к этому девайсу,надо что то придумать...подскажите плиииз

Добавлено через 4 минуты
дмитрий22, как один из родоначальников данного направления что можете сказать???

Добавлено через 2 минуты
SHAFAR, образование то может и не электрика,но опыт и руки делают гораздо лучше некоторых, кто с образованием электроика!спасибо за собранную схему!реально очень достойная сборка и работоспособность)))не понравилась только моему тахометру!вот ссылка на такой...
https://motosalon-cobra.com.ua/p3094...versalnyj.html

[P_Petrovich]

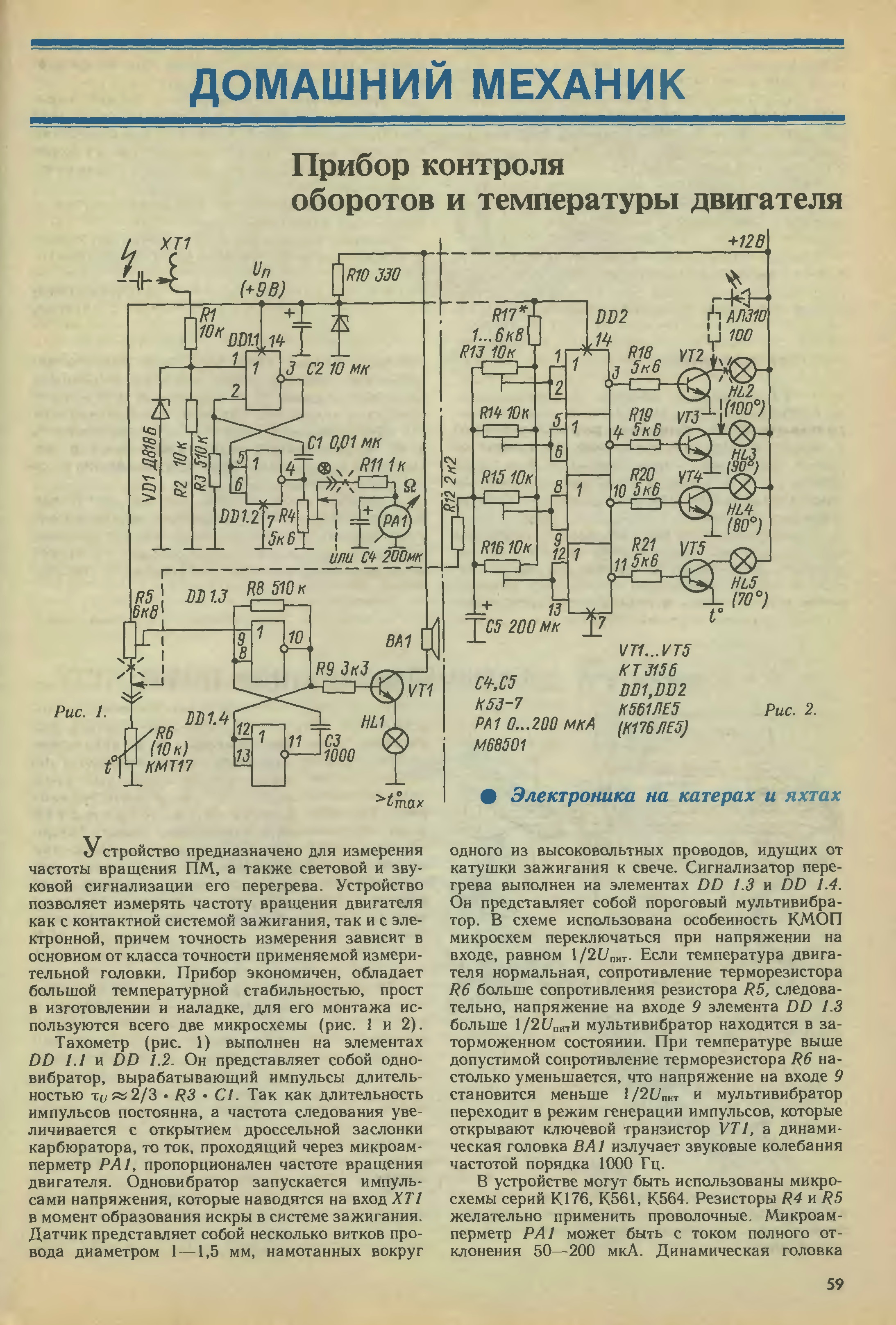

Если что, отсюда можно взять " переходник "

[Дмитрий 4146]

P_Petrovich, честно говоря ничего не понял,что за переходник и как подключать???)

[P_Petrovich]

Цитата: Сообщение от Дмитрий 4146  что за переходник и как подключать

Подключение в точке 1 и на массу.
Снимает импульсы с высоковольтного провода.

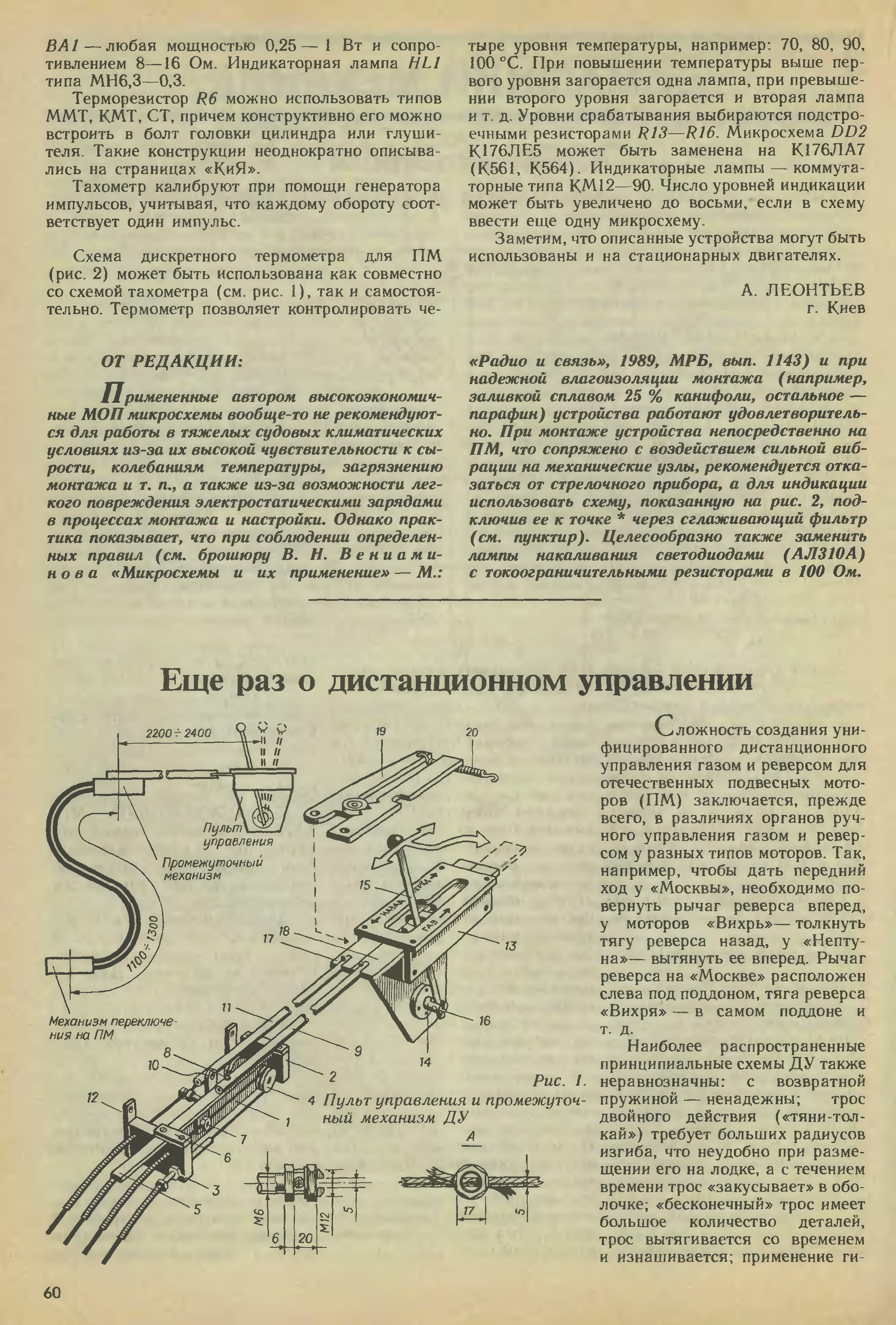

Описание в статье, из всего этого можно взять часть схемы.

[Дмитрий 4146]

значит решение таково что,нужен доп блок в который приходит сигнал из низковольтного подключения катушки,у этого блока своё отдельное питание,вход сигнала,и выход"один" такой же на тахометр,ток "он"будет его видеть как будто со старой схемы?)))

[P_Petrovich]

Цитата: Сообщение от Дмитрий 4146  нужен доп блок в который приходит сигнал из низковольтного подключения катушки

Тут принцип немного другой.

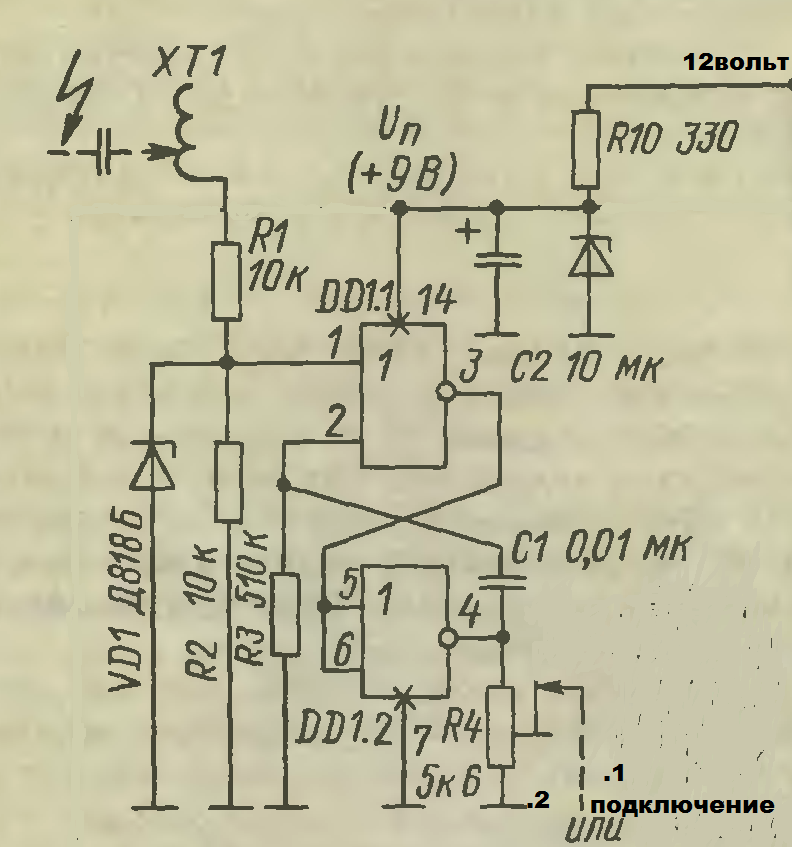

Провод ХТ1(по схеме) намотан на высоковольтный провод, где снимает
импульсы зажигания.
Питание общее 12вольт, вся эта кучка деталей займёт место в "спичечном коробке".

[rimys39]

Будет ли правильно показывать тахометр?На один оборот двигателя искра проскакивает 2 раза.Хотя есть двух цилиндровые китайцы(мото).У них тоже искра бьет 2 раза за оборот(один датчик-две метки на моховике).

[Дмитрий 4146]

понял)та размер не имеет значения!!!ну теперь понял мысль,сьём сигнала взять с "трансформатора"вокруг высоковольтного провода...и "сделанный сигнал дать на тах)))ну согласен!вариант!теоретически должно сработать!осталось найти человека с "руками" это всё спаять)))

[P_Petrovich]

Цитата: Сообщение от rimys39  Будет ли правильно показывать тахометр?

Показания настраиваются подстроечным(переменным) резистором R4(схема)

[Дмитрий 4146]

в любом случае спасибо,но такую шнягу сам не соберу...
