Стабилизатор напряжения для лодочного мотора

[sema]

Цитата: Допис від stp  А ты это откуда взял? То что я видел - это именно некая схема управляющая обмоткой возбуждения генератора! Это я видел на своих автомобилях - Нива (кстати на любых жигулях так), Мерс 123 и Скорпак. И в этом случае он четвертого типа о котором ты даже не вспомнил почему-то...

Нет в природе четвертого типа, Саша. То, что ты видел - и есть банальный шунт. Откуда я взял? Из литературы. Из личного опыта. Из самых разных источников. Я вообще редко говорю уверенно о том, с чем не знаком на практике. Рассказывать не буду, - если ты не практик-радиоэлектронщик, то разговор получится бессодержательным.
Дам ссылку - изучай.

[Гена]

Сергей, а ты с электроникой как. хорошо дружишь, а то мои знания на уровне радиокружка, а есть вещи, которые починить бы надо.

[popovitch]

Цитата: Допис від sema112  Дам ссылку - изучай.

Мона я вмешаюсь .
Это "...Напряжение генератора зависит от трех факторов — частоты вращения его ротора, силы тока нагрузки и величины магнитного потока, создаваемого обмоткой возбуждения, который зависит от силы тока в этой обмотке..." не имеет никакого отношения к малогабаритным моторам. Там нет цепи возбуждения, там поток постоянный от постоянных магнитов. Посему требуется СТАБИЛИЗАТОР!!!
Я не радиоэлектронщик, но принципы работы магнетто и "традиционного" генератора знаю .

[sema]

Цитата: Допис від Гена Б.  Сергей, а ты с электроникой как. хорошо дружишь, а то мои знания на уровне радиокружка, а есть вещи, которые починить бы надо.

Дружить-то дружу, но вот браться за ремонт - это вряд ли. Банально не хватает времени и возможностей. Посему обещать не буду, но вличку напиши, что за проблемы. Глядишь, чего-то и порешаем...

[Михалыч]

в пользу преобразователя переменный- постоянный 12 В для любых моторов за 32 бака может послужить только то ,что он не стабилизатор, а судя по названию выпрямляет и стабилизирует, что позволяет исключить диодный мостик после катушки , стоимость которого более 100&.
кто с этим преобразователем сталкивался плотнее?

[popovitch]

Цитата: Допис від Михалыч  ... диодный мостик после катушки , стоимость которого более 100&. ...

А это в какой валюте?
Диодный мост, вещь не дорогостоящая,.. хотя все зависит от параметров.

[F25]

Цитата: Допис від Михалыч  в пользу преобразователя переменный- постоянный 12 В для любых моторов за 32 бака может послужить только то ,что он не стабилизатор, а судя по названию выпрямляет и стабилизирует, что позволяет исключить диодный мостик после катушки , стоимость которого более 100&. кто с этим преобразователем сталкивался плотнее?

Поставил на Mercury F20M за 32 бака, точно как у Максуда, брал здесь: http://mercury.com.ua/component/virt...ategory_id=175 . Измерил напряжение на клеммах аккумулятора, а там 14,5В на холостых, при добавлении оборотов до 2500 напряжение выросло до 17В, как дальше не знаю, мотор новый газовать нельзя. Вот так он стабилизирует...

[chaser]

У Вас обычный диодный мост. Для стабилизации напряжения есть два пути: аккумулятор большей емкости или схему стабилизатора собрать (купить).

[manjul]

Цитата: Допис від sema112  . То, что ты видел - и есть банальный шунт. Откуда я взял? Из литературы. Из личного опыта. Из самых разных источников. Я вообще редко говорю уверенно о том, с чем не знаком на практике. Рассказывать не буду, - если ты не практик-радиоэлектронщик, то разговор получится бессодержательным. Дам ссылку - изучай.

Сема, ты не прав категорически. Автомобильные регуляторы с шунтовыми не имеют ничего общего (я во всяком случае о таком родстве не знаю). Я вижу решение поставленной задачи, пусть и не самое элегантное, в виде последовательной с генератором лампы накаливания аки простейшего источника тока и шунтового элемента эдак на 14.5В из биполярного транзистора со стабилитроном в базе. По крайней мере используя идею шунта не будем перегревать обмотки катушек, а только зажигать лампочку:)

[sema]

Цитата: По своей конструкции регуляторы делятся на бесконтактные транзисторные, контактно-транзисторные и вибрационные (реле-регуляторы). Разновидностью бесконтактных транзисторных регуляторов являются интегральные регуляторы, выполняемые по специальной гибридной технологии, или монолитные на монокристалле кремния. Несмотря на столь разнообразное конструктивное исполнение, все регуляторы работают по единому принципу.

Цитата: ...вибрационный или контактно-транзисторный регулятор включает в цепь и выключает из цепи обмотки возбуждения последовательно резистор (шунт)...

Цитата: Генератор работает совместно с реле-регулятором РР24, установленным на правом брызговике или щитке передней части кузова под капотом. Реле-регулятор (рис. 179) состоит из реле обратного тока, регулятора напряжения и ограничителя тока, смонтированных на одной панели под общей крышкой. На панели реле-регулятора закреплены три изолированных зажима: Б (батарея), Я (якорь) и Ш (шунт). Зажимы Я и Ш соединены с соответствующими зажимами генератора, а зажим Б через амперметр соединен с батареей и потребителями тока.

Игорь - объясни мне, где я ошибаюсь, а то мне и впрямь неудобно как-то... Всю жизнь считал так, а теперь, оказывается, заблуждаюсь... Просвети меня, пожалуйста!

[popovitch]

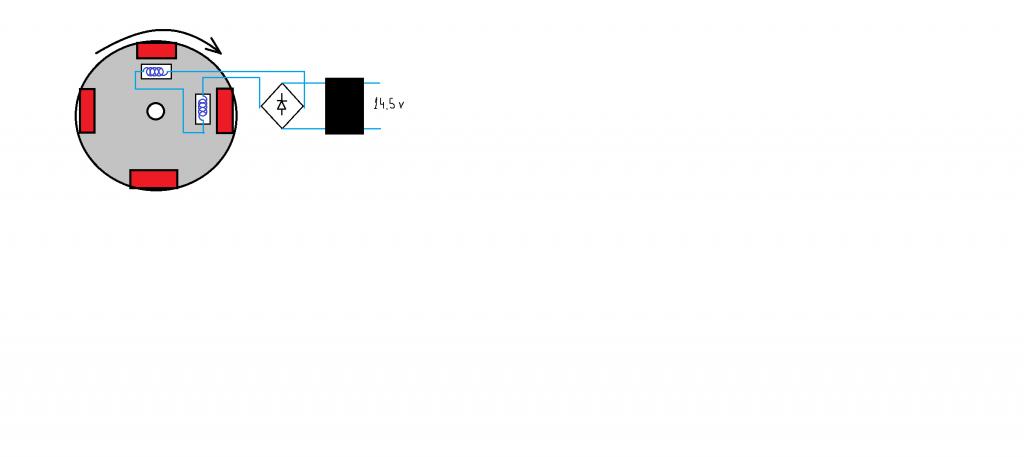

Вот каляки, на них нарисован серый маховик с красными постоянными магнитами, он крутится от 600 до 5000 оборотов в минуту, еще две катушки которые вырабатывают электроэнергию когда маховик крутится, затем диодный мостик. При 1500 об.мин. на выходе диодного мостика имеем 14.5в. , при 5000об. имеем 45в.
Вопрос.
Куда всунуть реле регулятор?
Где на рисунке цепь возбуждения?
Какую схему всунуть в черный квадрат, чтобы на выходе иметь не более 14.7в. в не зависимости от скорости маховика?

[Максуд]

Цитата: Допис від F25  Поставил на Mercury F20M за 32 бака, точно как у Максуда, брал здесь: ........холостых, при добавлении оборотов до 2500 напряжение выросло до 17В, как дальше не знаю, мотор новый газовать нельзя. Вот так он стабилизирует...

Все правильно - потом аккумулятор его задавит. У меня на максималке при подключенном аккуме и эхолоте показывает 15 В. Это для зарядки акумулятора самое оно.

[popovitch]

А если аккумулятор заряжен, что случится?

[sema]

Выкипание электролита случится, если я правильно понимаю.

[Бекас]

Согласен при акб малой ёмкости электролит в ней закипит. У меня стоит акб 55 а/ч, электролит не закипает мало того раз в месяц акб приходится подзаряжать

[popovitch]

Это смотря с чем сравнивать, если это Вихрь 25 - 30 " ...Мощность тока катушек освещения при работе двигателя на 5000 об/мин — 30 ватт ..." взято тут , но если это 2т яма то тут уже 80 ватт,.. а это извините 6 ампер, 55-ка полностью заряженная и исправная после часа или двух езды без музыки и прочих потребителей должна подумать как ей исправно функционировать дальше.

[Бекас]

Согласен полностью. Только стабилизатор напряжения тут не поможет, нужено реле-регулятор

[popovitch]

Реле-регулятор управляет цепью возбуждения т.е. обмоткой генератора. В случае с подвесными моторами цепи возбуждения НЕТ, тут есть ПОСТОЯННЫЕ магниты выступающие в этой роли.

[Бекас]

В своё время на Ми-2, стояли угольные регуляторы напряжения. Состояли из угольных колец в герметичном корпусе. Смысл состоял в том что при увеличении напряжения кольца под действием магнитного поля отталкивались друг от друга и сопротивление возрастало, а при уменьшении все происходило наоборот. На мой взгляд можно срезать напряжение при оборотах5000, а вот на 600 если генератор выдает к примеру 9 в поднять его до 14,5 той же схемой вряд ли получится , я с батей ещё посоветуюсь, он хороший спец

[Бекас]

Если исходить из заряда аккумулятора то ток заряда для нормального кислотног аккумулятора составляет одну десятую от ёмкости, а для щелочного одну четвертую от емкости. Так что 6 ампер для 55 почти норма. Батя пообещал в архивах схемку нарыть, но сразу предупредил - детали дорогие. Посмотрю чё почём может по цене деталей и трудозатратам проще купить готовую
