Усиление/переделка транца на Москве 2.

[Dalnomershchik]

Профиль интересный. Я могу ошибаться, но видимо он такой хитрый, (с пустотами), чтобы работать как двух-трех сантиметровый лист АМг, под нагрузками паправленными на его плоскость, а он стоит на ребре, (ребрах).
Может надо перед торцеванием закрыть пустоты хитрого профиля сверху и снизу, или заполнить?
Понятно, что пол работы не показывают, и если вопрос не очень грамотный, извините.

[Paluch]

У меня вопрос к Тарасу: "..каким герметиком промазываете место накладок конструкций усиления" Вроде я видел что силиконом без уксуса.
Есть ли он в продаже и как называеться? Далее будете ли использовать герметики и какие?
А вообще приятно смотреть на работу людей которые знают что делают...

[Святовит]

Цитата: Допис від Dalnomershchik  Очень хочется увидеть фото как Хонда 150 рвет транец Бастеру, и конечно комментарии специалистов о причинах такого явления, и сравнительный анализ конструкций в этом Бастере и в Москва-2 Антона.

...........Что касается Бастера XL, то большую роль сыграла не сама мощность ПЛМа, а то что установлен он был не непосредственно на транец, а на "паверлифте", который в верхнем положении на много увеличивал нагрузку (излом) на корму, ну и плюс к этомуто, что предыдущие мастера совершенно безграмотно сделали само усиление, все таки это лодка не рассчитана на 150 л/с. То что немного подорвало транец, в углах возле рецесса (всего на пару сантиметров), это конечно же совершенно не критично и сейчас Серега на Корчеватом все исправит и правильно усилит, так что бы и при наличии "паверлифта" не возникало ни каких проблем, но все же нельзя забывать того, что завод изготовитель (если речь идет об известных брендах), прежде чем указать максимально-допустимую мощность двигателя, экспериментальным путем проверяет этот показатель, а мы всегда тулим моторы значительно более мощные, что и приводи, в результате к неприятным последствиям.

[Тарас В]

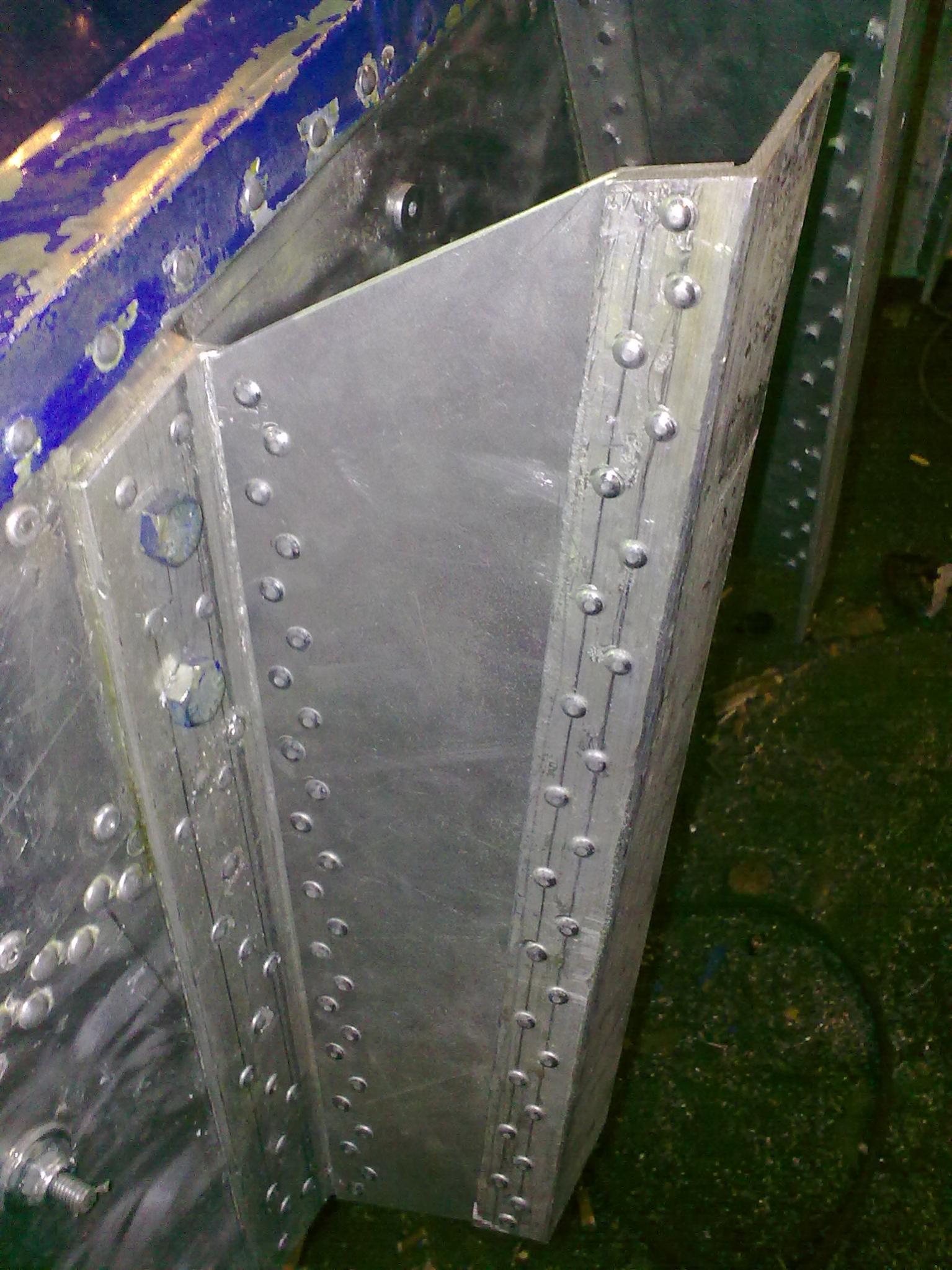

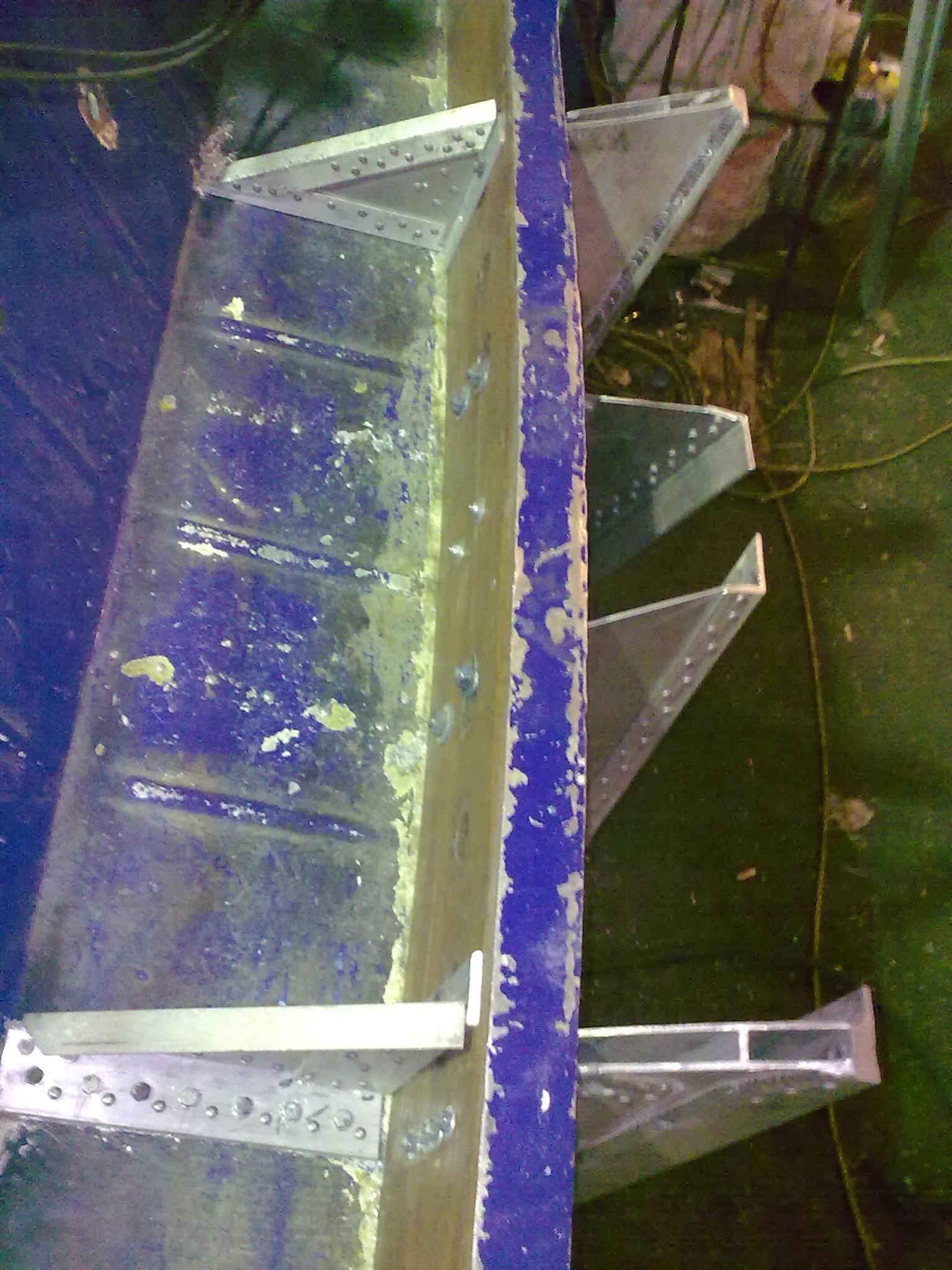

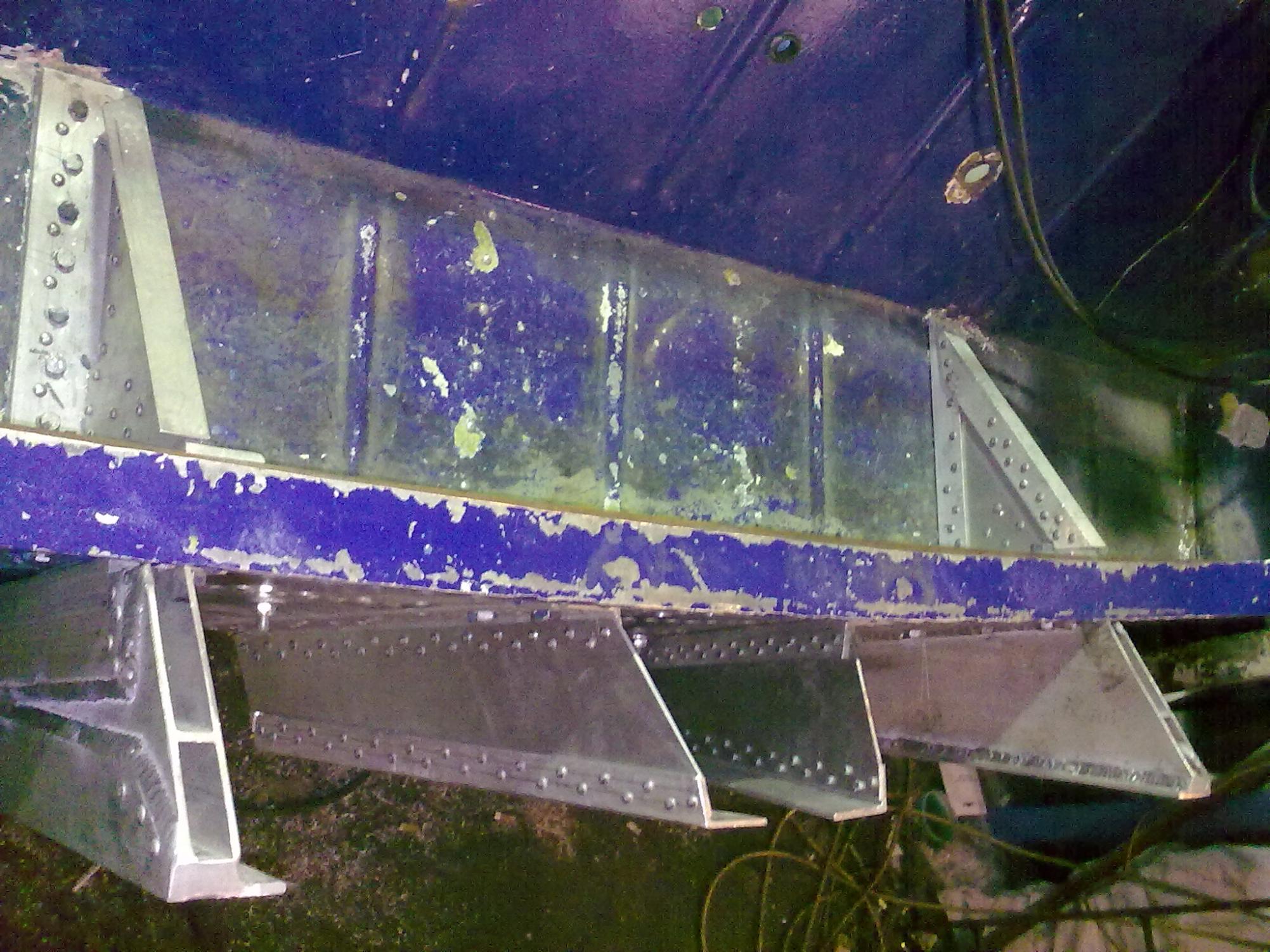

Добрый вечер! Продолжу описание процессов усиления лодки Антона. Три дня жутких акробатических трюков под рецессом - и на все основные стрингера, у кормы, стали силовые косынки, способные, по нашим расчётам, выдержать знакопеременные нагрузки при эксплуатации мотора до 175л.с. Материалом для изготовления косынок был выбран металл, толщиной 3,5 мм., близкий по сопроматическим свойствам к Д 16 АТ, только массовая часть меди в нём выше, он жёсткий и упругий, как пружинная сталь. Косынки полностью повторяют форму подрецессного пространства ближнего к корме центрального отсека, и каждая их грань связанна с уголками, монтирующимися ко всем примыкающим элементам лодки: рецесс, днище, корма. Заклёпки торцевых отгибов родных стрингеров, в месте их крепления к корме, были срублены и снова приклёпаны, но, уже, в пакете с новым, широкополым уголком, скреплённым с телом стрингера и прочной пластиной, в которой расположены штатные рымы (уши для стропил). Все, вертикально расположенные, уголки, соединённые с кормой, приклёпаны небольшим количеством потайных (с наружной стороны), заклёпок, так как сквозь них, и кормовой лист, пройдут мощные болты крепления кронштейна для навески двигателя. Монтаж дубовой доски, её развязку на борта и косынки, провязанные сквозь металл рецесса к стрингерам опишу, как только сделаю.

[Тарас В]

Добрый вечер! Выкладываю «промежуточный вариант», как выразился Антон.

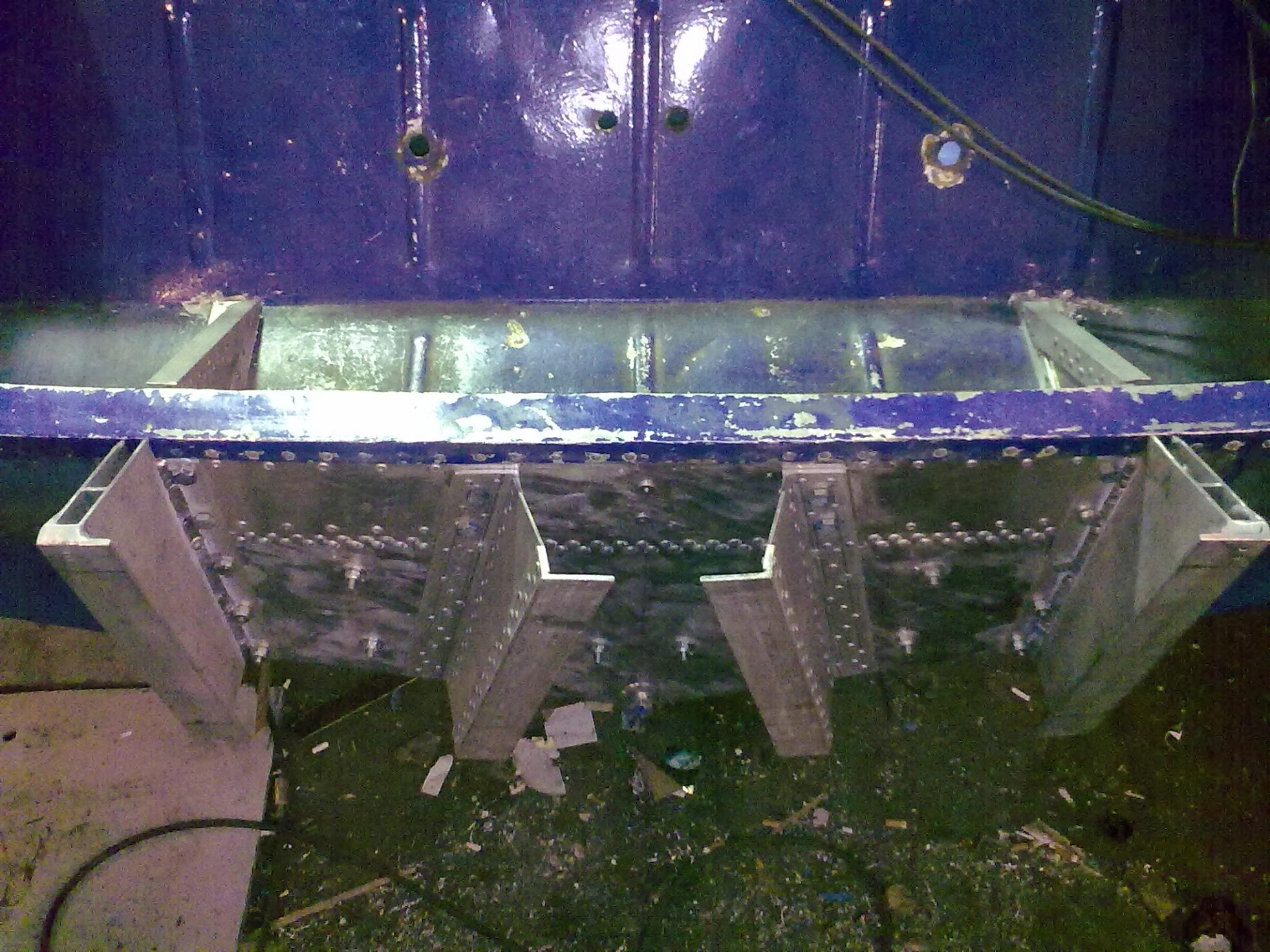

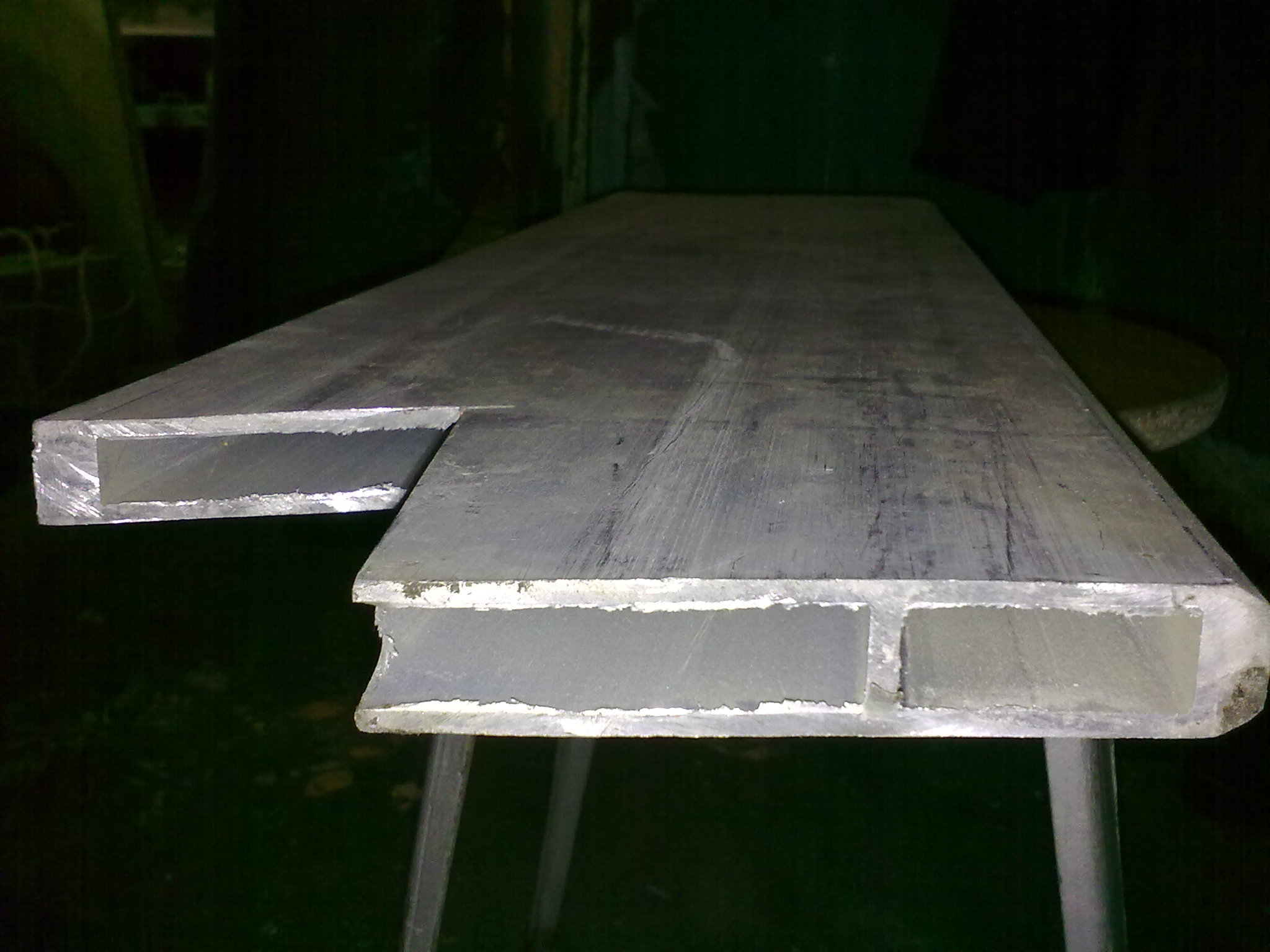

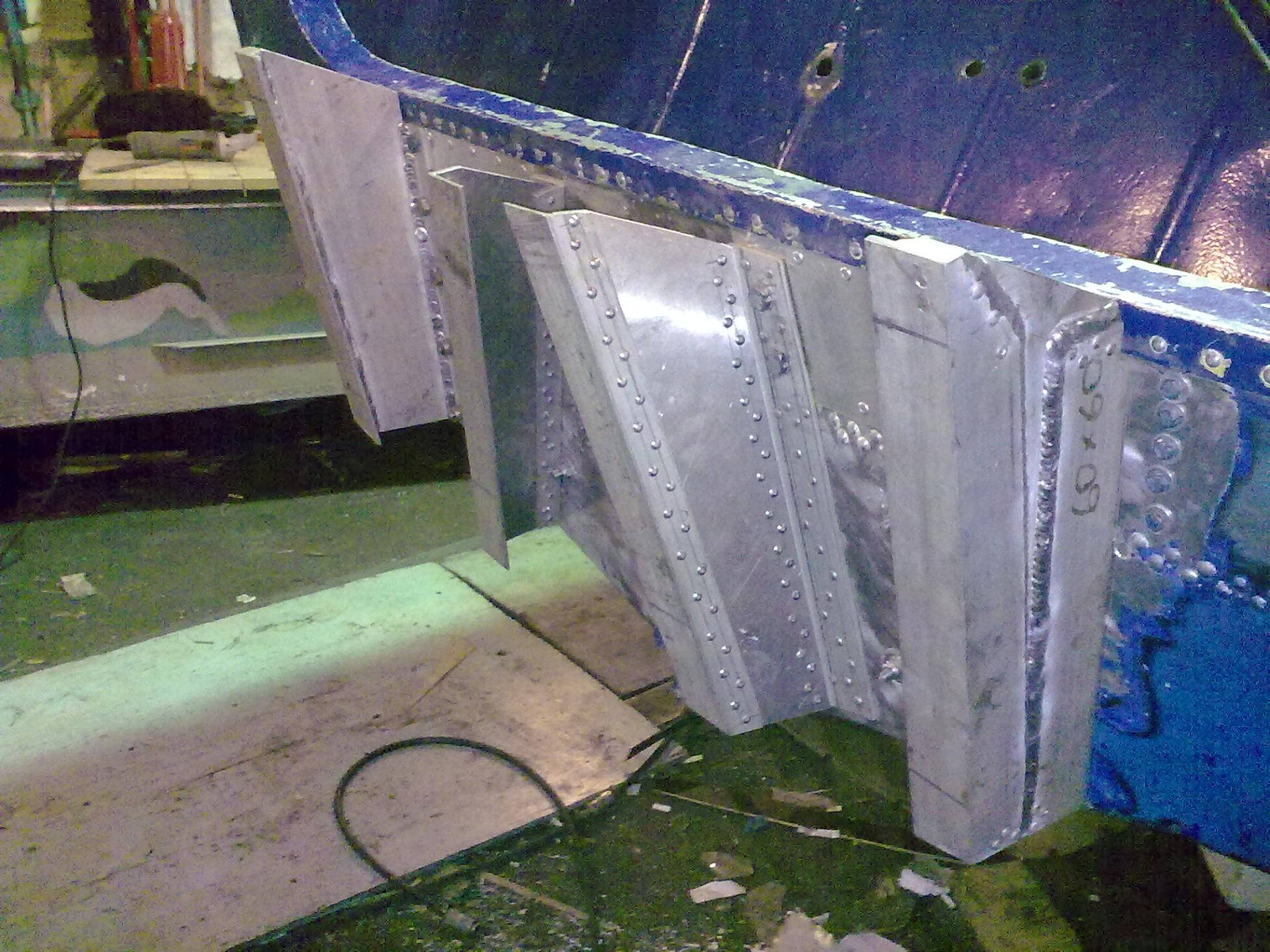

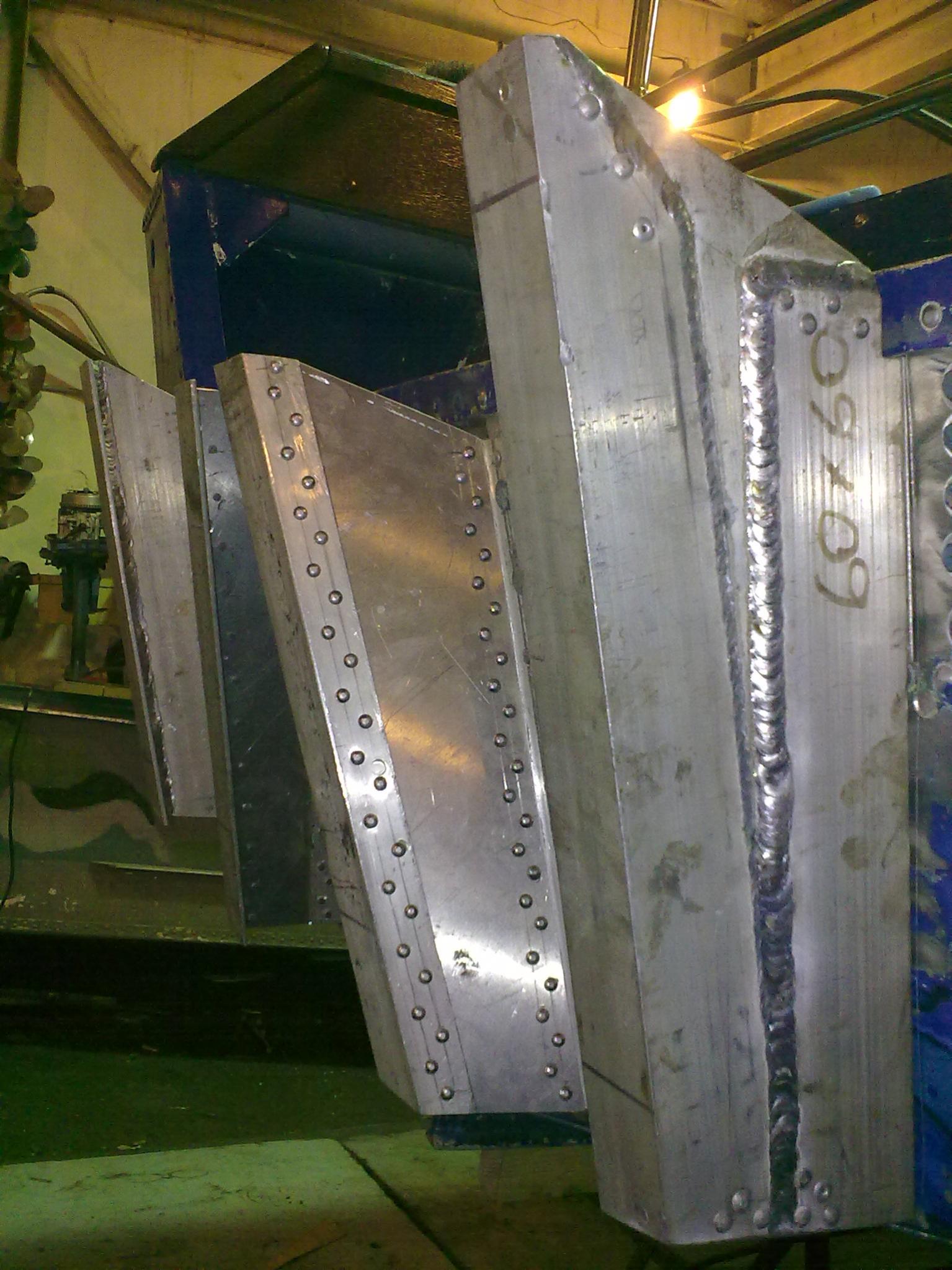

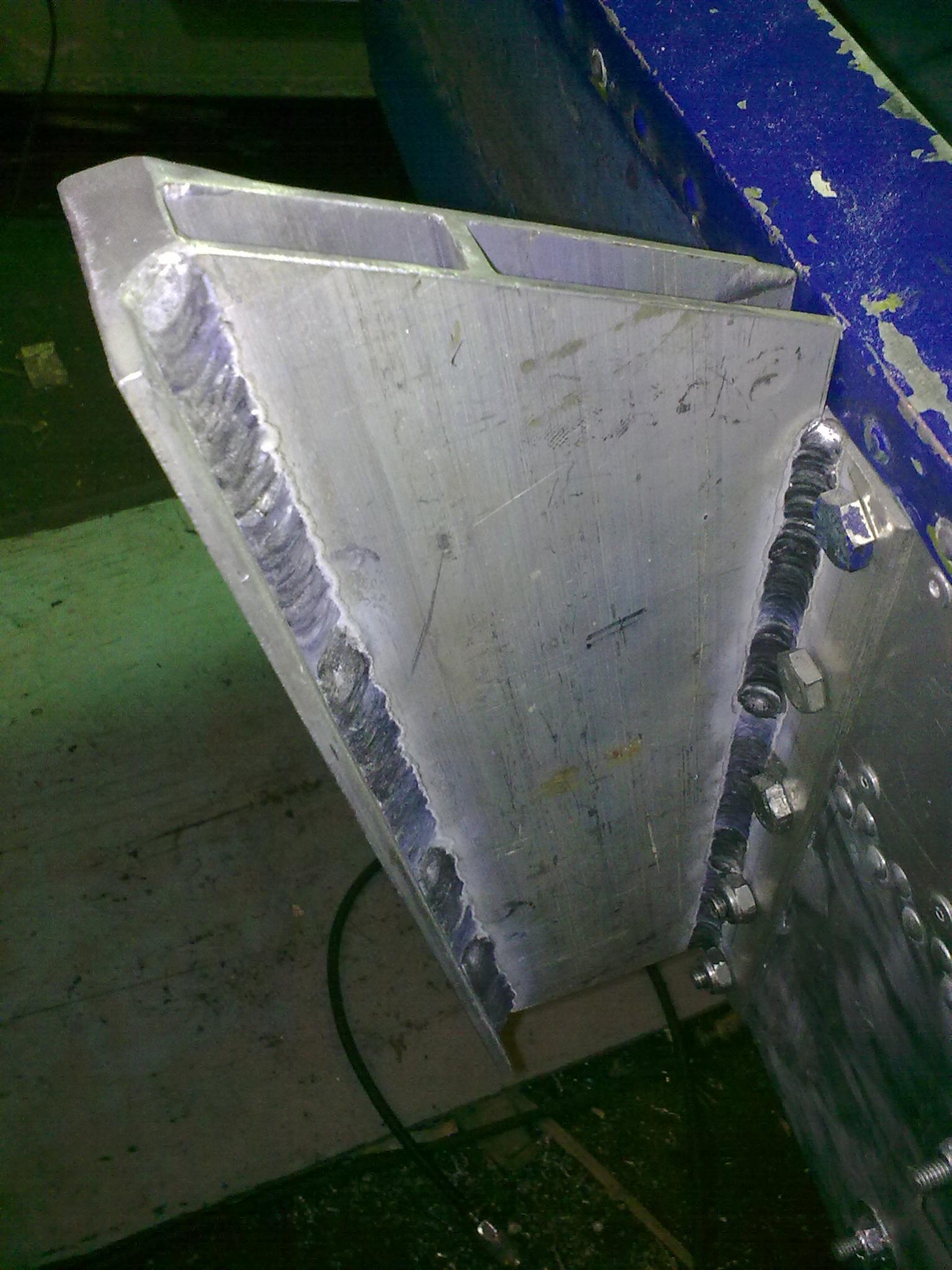

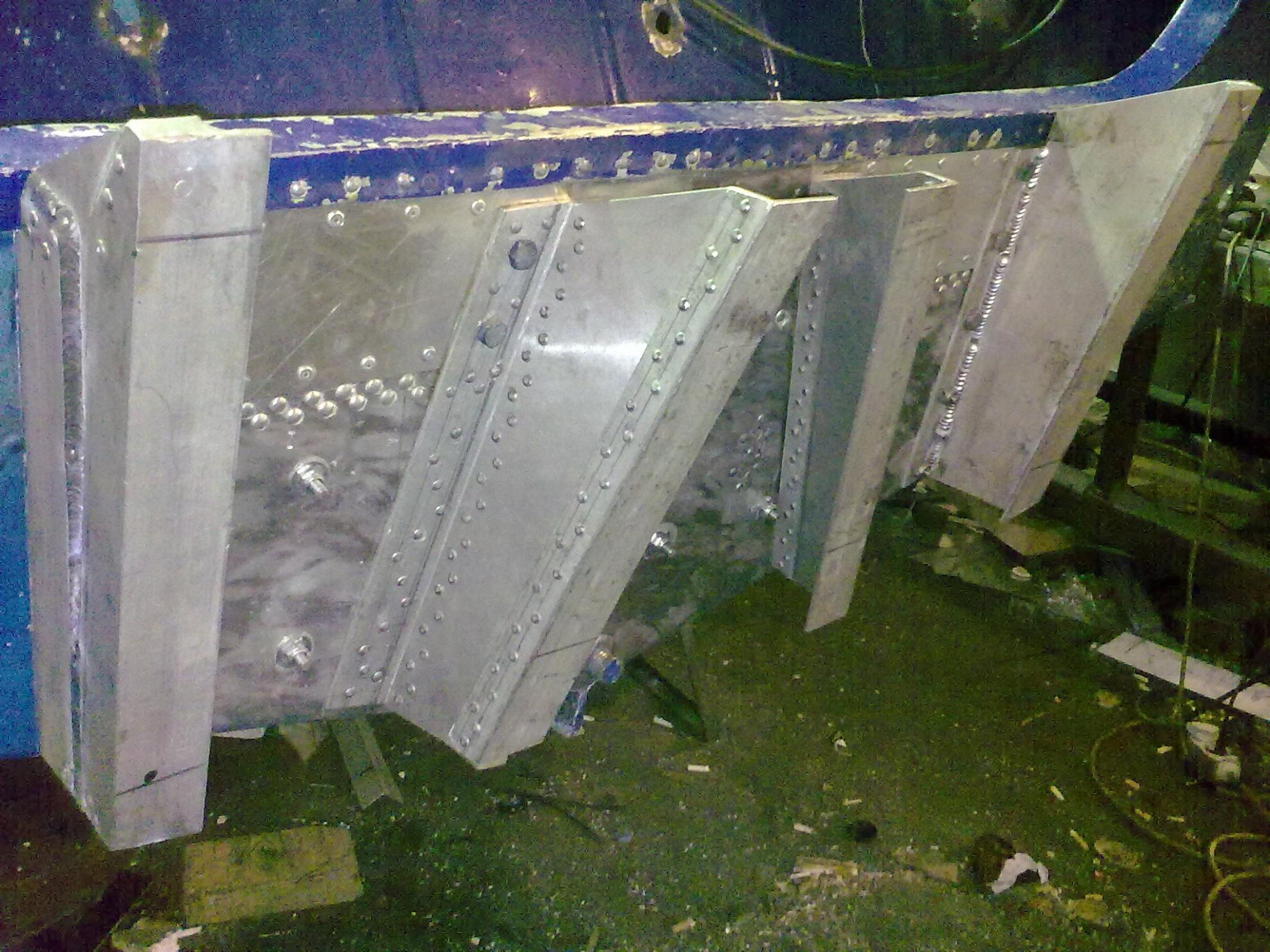

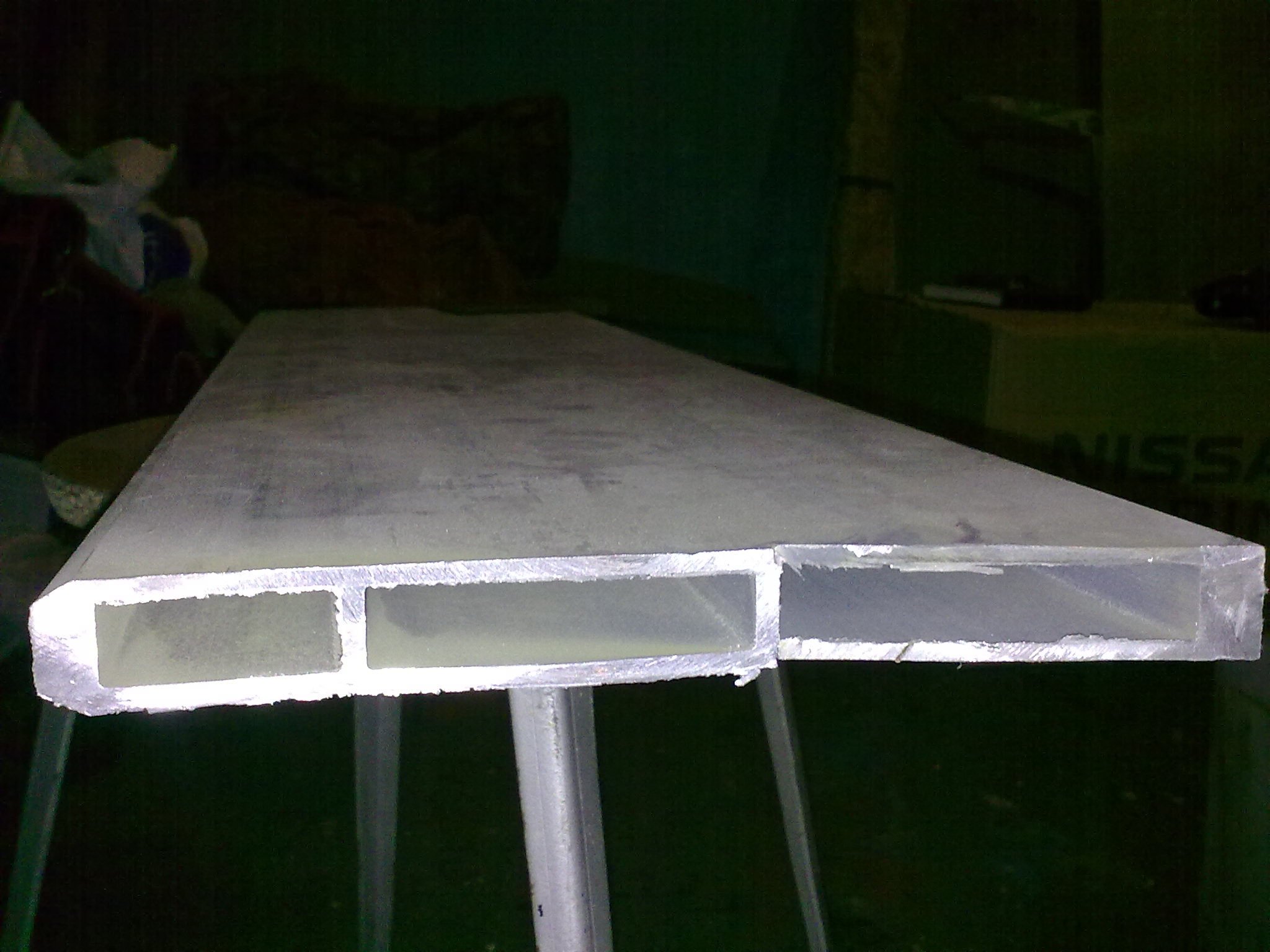

Для сборки основных, силовых, участков кронштейна использован хитрый профиль (АМГ-2 АН), как мне сказали поставщики – с подводной лодки. К этому профилю приклёпаны и приварены уголки с полкой 60мм. и толщиной стенки 6мм. (АМГ-5), они, сквозь кормовой лист, крепятся, 10-ю нерж. болтами М10, к косынкам, пришитым к стрингерам и, сквозь дубовую доску, связанны с прочными косынками, продолжающими ту же самую, силовую часть набора, только, сквозь лист рецесса. Центральная пара косынок выносного кронштейна (АМГ-6 толщиной 3мм), сквозь кормовой лист, склёпана с косынками ближних к килю стрингеров. Эти косынки имеют наклон в двух плоскостях, для обеспечения жёсткости всего кронштейна, при знакопеременных нагрузках, практически в любом направлении. Всего на сборку кронштейна ушло 196 нормальных заклёпок и 4м. сварного шва. Теперь осталось закрепить доску и зашить, снизу, промежуток между выносным транцем и кормовым листом, подпорной плитой, которая, кстати, будет являться дополнительным силовым элементом (как бы четыре косынки, в каждом из углов, только в монолитном листе), препятствующим складыванию кронштейна при боковых и диагональных нагрузках. Верхние и нижние части силовых элементов кронштейна, будут, дополнительно, оторцованы уголками, для достижения достаточной продольной жёсткости и визуальной цельности. По окончанию отпишусь и выложу все фотографии.

[Dalnomershchik]

Профиль интересный. Я могу ошибаться, но видимо он такой хитрый, (с пустотами), чтобы работать как двух-трех сантиметровый лист АМг, под нагрузками паправленными на его плоскость, а он стоит на ребре, (ребрах).
Может надо перед торцеванием закрыть пустоты хитрого профиля сверху и снизу, или заполнить?
Понятно, что пол работы не показывают, и если вопрос не очень грамотный, извините.

[Тарас В]

Приветствую всех, кто следит за процессом усиления лодки Антона!
Завершающим этапом стал монтаж доски на кронштейн. Из «валютной» дубовой доски толщиной 55мм и шириной 80см., взятой из центра ствола, была вырезана заготовка, подогнанная, по месту, к размерам кронштейна. После обработки, шлифовки и полировки, доску вскрытую «пинотексом» (на высыхание 3-х слоёв ушло 5 дней ) укрепили на кронштейне и распорных силовых косынках 20-тью нержавеющими винтами М8. В верхнюю часть доски, фрезером, утопили дюралевый уголок, для защиты от струбцин мотора и дополнительной поперечной жёсткости. Между кормой лодки и доской, под всей конструкцией выносного кронштейна, на монтажных уголках, часть которых приклёпана к лодке, временно, винтиками, закрепили подпорную пластину. Пластина продлевает глиссирующую поверхность днища, дополнительно раскрепляет силовые элементы кронштейна, и, будет препятствовать замыванию доски выносного транца в переходном режиме движения лодки. Окончательный крепёж пластины будет завершен после навески мотора, так как болты крепления струбцин двигателя будет удобнее закручивать снизу, два из этих четырёх болтов ( М12), пройдут через доску и полки силовых уголков внутренних распорных косынок. Выносной транец, смонтированный сквозь корму, прямо к силовому набору корпуса, отодвинул мотор от лодки на 17,5см. а его дополнительный «завал», позволит расширить диапазон регулировки угла наклона мотора, с помощью электротрима, что очень полезно для облегчения выхода на глиссер и регулировки ходового дифферента. Двигатель удалось поднять на необходимую, для правильной установки, высоту (антикавитационная плита должна находиться ниже плоскости днища, не более чем, на 2,5см.), что снизит сопротивление подводной части редуктора, вследствие чего должна повысится экономичность и скорость.
С набором и транцем всё!!!

[DmitroA]

Цитата: Допис від Тарас В  Завершающим этапом стал монтаж доски на кронштейн. Из «валютной» дубовой доски толщиной 55мм и шириной 80см., взятой из центра ствола, была вырезана заготовка, подогнанная, по месту, к размерам кронштейна. После обработки, шлифовки и полировки, доску вскрытую «пинотексом» (на высыхание 3-х слоёв ушло 5 дней ) укрепили на кронштейне и распорных силовых косынках 20-тью нержавеющими винтами М8. В верхнюю часть доски, фрезером, утопили дюралевый уголок, для защиты от струбцин мотора и дополнительной поперечной жёсткости. Между кормой лодки и доской, под всей конструкцией выносного кронштейна, на монтажных уголках, часть которых приклёпана к лодке, временно, винтиками, закрепили подпорную пластину. Пластина продлевает глиссирующую поверхность днища, дополнительно раскрепляет силовые элементы кронштейна, и, будет препятствовать замыванию доски выносного транца в переходном режиме движения лодки. Окончательный крепёж пластины будет завершен после навески мотора, так как болты крепления струбцин двигателя будет удобнее закручивать снизу, два из этих четырёх болтов ( М12), пройдут через доску и полки силовых уголков внутренних распорных косынок. Выносной транец, смонтированный сквозь корму, прямо к силовому набору корпуса, отодвинул мотор от лодки на 17,5см. а его дополнительный «завал», позволит расширить диапазон регулировки угла наклона мотора, с помощью электротрима, что очень полезно для облегчения выхода на глиссер и регулировки ходового дифферента. Двигатель удалось поднять на необходимую, для правильной установки, высоту (антикавитационная плита должна находиться ниже плоскости днища, не более чем, на 2,5см.), что снизит сопротивление подводной части редуктора, вследствие чего должна повысится экономичность и скорость. С набором и транцем всё!!!

Ув.Тарас, я прошу Вас дать рекомендации для установки большого выносного транца на Москву-2.


Я предполагаю установить широкий выносной транец , с переносом кормового дивана на место нынешнего рецесса, расстояние от заводского-не менее 45 см, чтоб мотор мог откидываться.
Основная цель-увеличение размеров кокпита, с освобождением его от запасного мотора, аккумулятора, инструментов etc.
Катер используется для длительных поездок, и загромождённость кокпита очень неудобна.
Хожу под 70-сильным мотором,в настоящее время повышение мощности не планирую, но хотел бы иметь транец,
выдерживающий и более мощный мотор,115-130 л.с., для запаса.

[Рома019]

По примеру с форума усилили транец .

[Dmitri4 76]

Александр как я понял, вы говорите про последнее усиление. я понял как это крепиться к днищу но не понял как к транцу....
