Старый 17.08.2018, 13:50   #361 (permalink)
Активный участник

Аватар для Дмитрий 4146

Имя: Дмитрий
Адрес: киев
Карапь: прогресс-2, В-25
Сообщений: 990
Сказал(а) спасибо: 255
Поблагодарили 630 раз(а) в 219 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

для работы моего таха необходимо,что б комутатор массировался вместе с катушкой на минус аккума,откуда идёт минус и на питание таха,в паралель работает и сигнальный провод от комутатора на тах с тем же минусом...

Добавлено через 51 секунду
P_Petrovich, дык в споре и родим истину
Дмитрий 4146 вне форума   Ответить с цитированием
Старый 17.08.2018, 14:42   #362 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 Yamaha F20
Сообщений: 384
Сказал(а) спасибо: 192
Поблагодарили 217 раз(а) в 87 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Вечером попробуем порисовать схемки шобынебыло тупых ответов на вопросы
metalworker вне форума   Ответить с цитированием
Старый 17.08.2018, 15:34   #363 (permalink)
Активный участник

Аватар для Дмитрий 4146

Имя: Дмитрий
Адрес: киев
Карапь: прогресс-2, В-25
Сообщений: 990
Сказал(а) спасибо: 255
Поблагодарили 630 раз(а) в 219 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

metalworker, сорри если туплю...ну не КИПовец я...по электрике меня сложно наеб@ть,а вот в микросхемах я туп...
Дмитрий 4146 вне форума   Ответить с цитированием
Старый 17.08.2018, 15:46   #364 (permalink)
Активный участник

Аватар для Дмитрий 4146

Имя: Дмитрий
Адрес: киев
Карапь: прогресс-2, В-25
Сообщений: 990
Сказал(а) спасибо: 255
Поблагодарили 630 раз(а) в 219 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

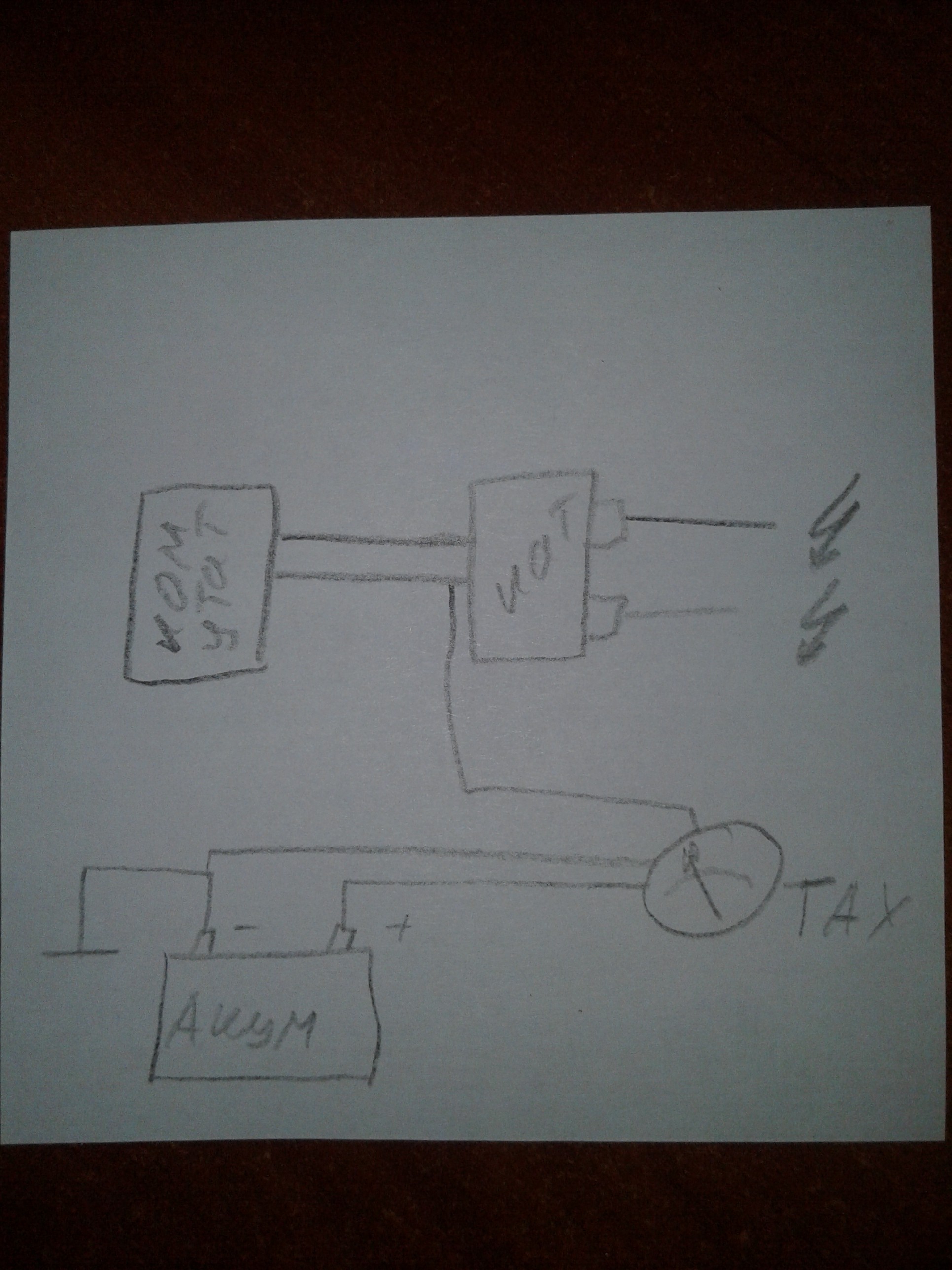

я на работе,времени особо нет прорисовать красиво но суть понятна,вот так работает и работал раньше....Нажмите на изображение для увеличения
Название: 20180817_143809.jpg
Просмотров: 138
Размер:	671.6 Кб
ID:	150045при старом комутаторе который массировался с катушкой зажигания...,

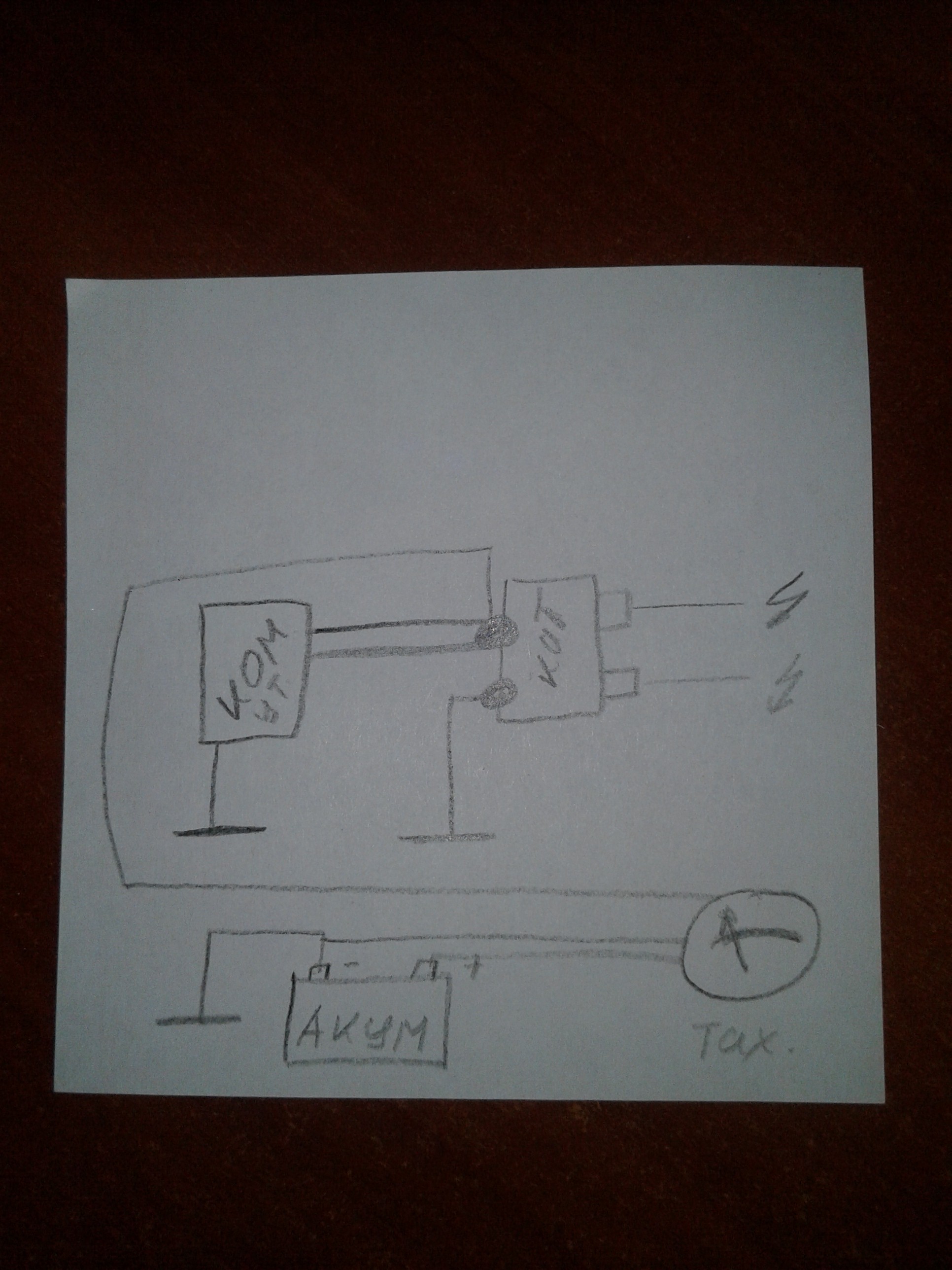

а вот новый комутатор,он может и со своей массой но, независим от массы аккумулятора, и тахометр получается с разорванной цепью...поэтому стрелка и не шевелится...Нажмите на изображение для увеличения
Название: 20180817_144034.jpg
Просмотров: 102
Размер:	697.7 Кб
ID:	150046
Дмитрий 4146 вне форума   Ответить с цитированием
Старый 17.08.2018, 15:48   #365 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 Yamaha F20
Сообщений: 384
Сказал(а) спасибо: 192
Поблагодарили 217 раз(а) в 87 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Та я вообще не про то, там в тех схемах зажигание масса двигателя походу дело десятое, если тах работал с первой схемой должен работать и со второй, процесс в них идут одинаково конденсатор комутируется ключем на первичку, нужно подумать с каких точек второй схемы взять сигнал.
metalworker вне форума   Ответить с цитированием
Старый 17.08.2018, 16:04   #366 (permalink)
Активный участник

Аватар для P_Petrovich

Имя: Petrovich
Адрес: Берег р.Десна
Карапь: ИЩУ ЛОДКУ ОБЬ или КРЫМ
Сообщений: 4,538
Сказал(а) спасибо: 2,658
Поблагодарили 2,083 раз(а) в 814 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Самое простое что можно сделать :

Только нужно настраивать (подбирать вместе с прибором)
Включить в схему и снимать со вторички на прибор.
__________________
ИЩУ КОРПУС ИЛИ ГОТОВУЮ ЛОДКУ КРЫМ, Обь1

Последний раз редактировалось P_Petrovich; 17.08.2018 в 16:08.
P_Petrovich вне форума   Ответить с цитированием
Старый 17.08.2018, 16:33   #367 (permalink)
Активный участник

Аватар для Дмитрий 4146

Имя: Дмитрий
Адрес: киев
Карапь: прогресс-2, В-25
Сообщений: 990
Сказал(а) спасибо: 255
Поблагодарили 630 раз(а) в 219 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

metalworker, ну имелось ввиду не масса двигателя,а то что от аккума массовый на корпус движка,ну и для стартера,так же и для зажигалки,двухискровая катушка, 1й выход вход сигнала из комутатора,и онже источник сигнала для тахометра...а 2й выход катушки на массу,ну через корпус движка к минусу аккума,на котором же и минус таха по питанию...со второй схемой так не выйдет...(искать места),она отвязана в априори от минуса аккума,от корпуса,от всего...она видит только катушки под маховиком...там свои "минуса"

Добавлено через 45 секунд
P_Petrovich, куда включать, и что сделает дроссель???
Дмитрий 4146 вне форума   Ответить с цитированием
Старый 17.08.2018, 16:47   #368 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 Yamaha F20
Сообщений: 384
Сказал(а) спасибо: 192
Поблагодарили 217 раз(а) в 87 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Вечером приеду домой порисуем картинки де там плюс де минус и откуда взять то что нам нужно.
metalworker вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Дмитрий 4146 (17.08.2018)
Старый 17.08.2018, 21:09   #369 (permalink)
Активный участник

Аватар для SHAFAR

Имя: SHAFAR
Адрес: Киев
Карапь: "Прогресс"
Сообщений: 271
Сказал(а) спасибо: 116
Поблагодарили 106 раз(а) в 40 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

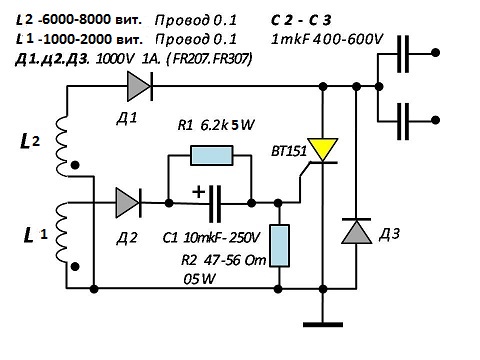

Схема з масою від Дмитрий22.
Миниатюры
Нажмите на изображение для увеличения
Название: 509a73a453f1.jpg
Просмотров: 123
Размер:	40.8 Кб
ID:	150050
SHAFAR вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Дмитрий 4146 (19.08.2018)
Старый 17.08.2018, 21:10   #370 (permalink)
Активный участник

Аватар для SHAFAR

Имя: SHAFAR
Адрес: Киев
Карапь: "Прогресс"
Сообщений: 271
Сказал(а) спасибо: 116
Поблагодарили 106 раз(а) в 40 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Схема "без маси" від Дмитрий22.
Миниатюры
Нажмите на изображение для увеличения
Название: Сникермок-1.png
Просмотров: 134
Размер:	144.5 Кб
ID:	150051
SHAFAR вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Дмитрий 4146 (19.08.2018)
Старый 17.08.2018, 21:48   #371 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 Yamaha F20
Сообщений: 384
Сказал(а) спасибо: 192
Поблагодарили 217 раз(а) в 87 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

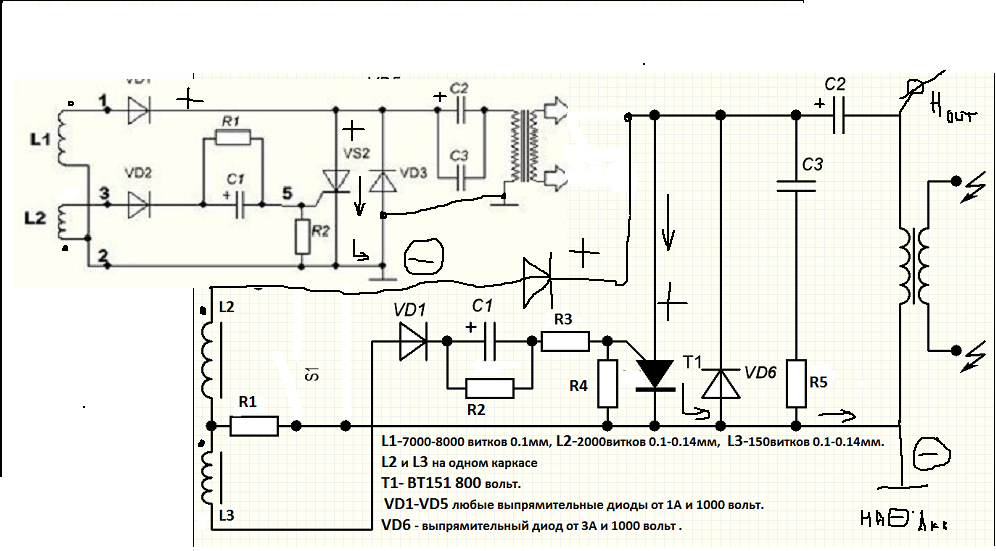

Чуток коряво нарисовал ну звыняйте не художник, я думаю моя идея понятна.
Миниатюры
Нажмите на изображение для увеличения
Название: сх3.png
Просмотров: 147
Размер:	221.6 Кб
ID:	150052
metalworker вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Дмитрий 4146 (19.08.2018)
Старый 17.08.2018, 22:17   #372 (permalink)
Активный участник

Аватар для SHAFAR

Имя: SHAFAR
Адрес: Киев
Карапь: "Прогресс"
Сообщений: 271
Сказал(а) спасибо: 116
Поблагодарили 106 раз(а) в 40 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Видалити зі схеми L1 ???

Добавлено через 52 секунды
І перетворити її в попередню версію?
SHAFAR вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Дмитрий 4146 (19.08.2018)
Старый 17.08.2018, 22:25   #373 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 Yamaha F20
Сообщений: 384
Сказал(а) спасибо: 192
Поблагодарили 217 раз(а) в 87 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Цитата:
Сообщение от SHAFAR Посмотреть сообщение
Видалити зі схеми L1 ???

Ни в коем случае,я просто привел пример того что схемы равнозначны по силовой стороне, а понятие масса двигателя для этих схем с двухискровой катушкой не играет никакой роли. Схема которая первая будет работать и без массы,все пути тока замыкаются скажем так внутри схемы впрочем как и в варианте втором улучшеном.
metalworker вне форума   Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
SHAFAR (17.08.2018), Дмитрий 4146 (19.08.2018)
Старый 17.08.2018, 22:58   #374 (permalink)
Активный участник

Аватар для SHAFAR

Имя: SHAFAR
Адрес: Киев
Карапь: "Прогресс"
Сообщений: 271
Сказал(а) спасибо: 116
Поблагодарили 106 раз(а) в 40 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

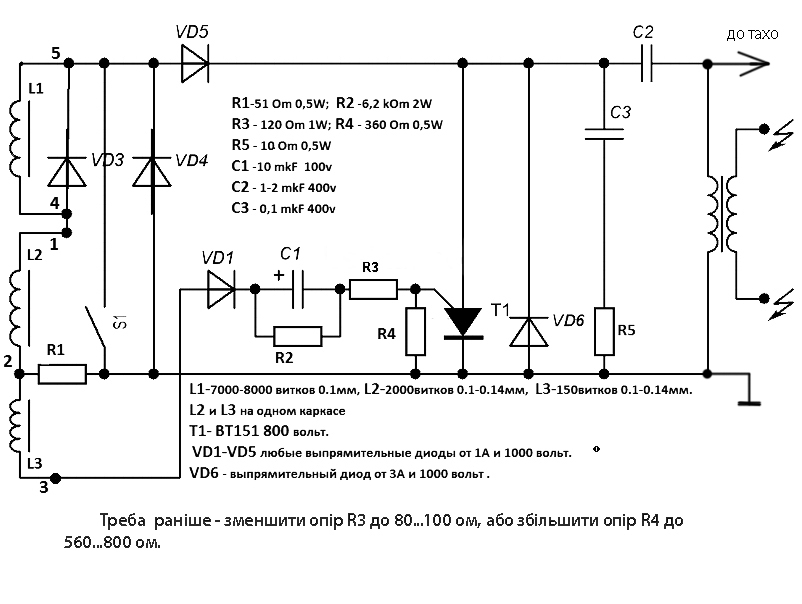

Так виглядатиме схема ?
Миниатюры
Нажмите на изображение для увеличения
Название: NEWNEWтахо.jpg
Просмотров: 150
Размер:	153.5 Кб
ID:	150053
SHAFAR вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Дмитрий 4146 (19.08.2018)
Старый 17.08.2018, 23:11   #375 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 Yamaha F20
Сообщений: 384
Сказал(а) спасибо: 192
Поблагодарили 217 раз(а) в 87 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Цитата:
Сообщение от SHAFAR Посмотреть сообщение
Так виглядатиме схема

Так.
metalworker вне форума   Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
SHAFAR (17.08.2018), Дмитрий 4146 (19.08.2018)
Старый 19.08.2018, 13:58   #376 (permalink)
Активный участник

Аватар для Дмитрий 4146

Имя: Дмитрий
Адрес: киев
Карапь: прогресс-2, В-25
Сообщений: 990
Сказал(а) спасибо: 255
Поблагодарили 630 раз(а) в 219 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

вот уже интересно,тоесть,два выхода на катушку зажигания,один садим на массу,второй подводим тахометр,ну сьём сигнала,ну и остаётся подключение катушки на месте...так это не сложно)))вот спасибо вот головы...не то что я
Дмитрий 4146 вне форума   Ответить с цитированием
Старый 19.08.2018, 15:36   #377 (permalink)
Активный участник

Аватар для SHAFAR

Имя: SHAFAR
Адрес: Киев
Карапь: "Прогресс"
Сообщений: 271
Сказал(а) спасибо: 116
Поблагодарили 106 раз(а) в 40 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

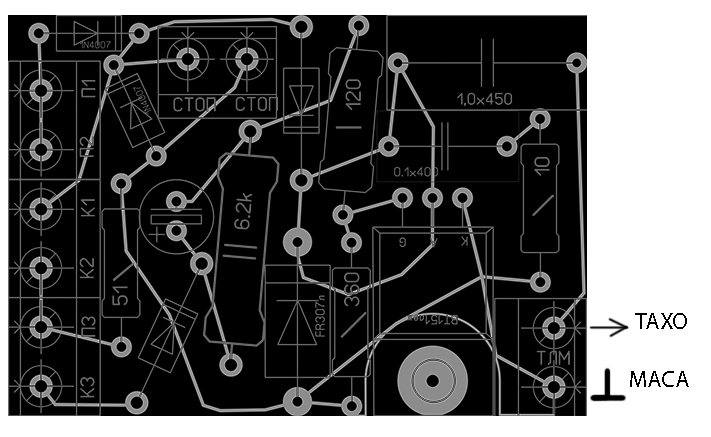

Пробуй, але не переплутай!
Миниатюры
Нажмите на изображение для увеличения
Название: ТАХО.jpg
Просмотров: 134
Размер:	124.5 Кб
ID:	150071   Нажмите на изображение для увеличения
Название: ТАХО-1.jpg
Просмотров: 101
Размер:	131.6 Кб
ID:	150072
SHAFAR вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
Дмитрий 4146 (19.08.2018)
Старый 19.08.2018, 15:40   #378 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 Yamaha F20
Сообщений: 384
Сказал(а) спасибо: 192
Поблагодарили 217 раз(а) в 87 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Цитата:
Сообщение от Дмитрий 4146 Посмотреть сообщение
,один садим на массу,

Только садим на массу согласно схеме, на минус аккум. должен приходить минус схемы согласно картинки .
metalworker вне форума   Ответить с цитированием
2 пользователя(ей) сказали cпасибо:
SHAFAR (19.08.2018), Дмитрий 4146 (19.08.2018)
Старый 19.08.2018, 15:46   #379 (permalink)
Активный участник

Аватар для SHAFAR

Имя: SHAFAR
Адрес: Киев
Карапь: "Прогресс"
Сообщений: 271
Сказал(а) спасибо: 116
Поблагодарили 106 раз(а) в 40 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

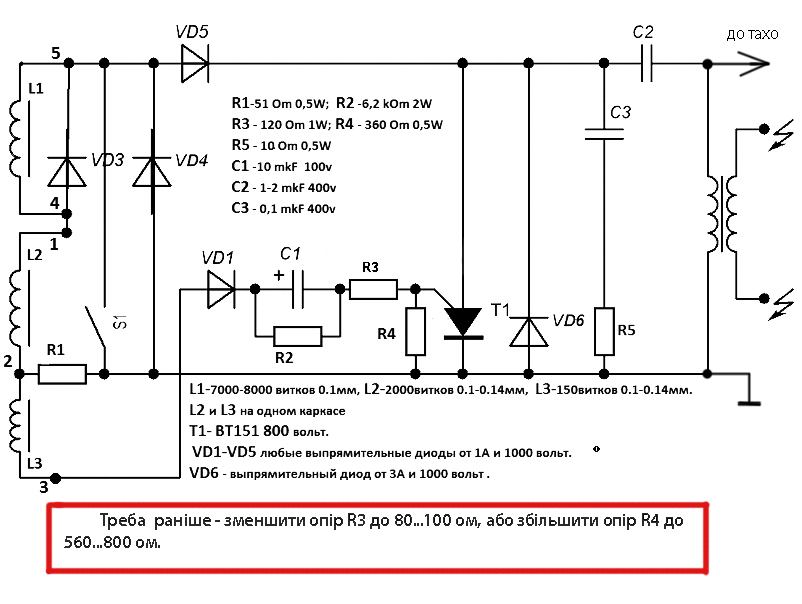

Шановний metalworker! Є до Вас питання. Чи буде впливати на кут випередження запалення зміна номіналів, що виділені червоним?
Миниатюры
Нажмите на изображение для увеличения
Название: NEWNEWтахо.jpg
Просмотров: 105
Размер:	172.4 Кб
ID:	150073
SHAFAR вне форума   Ответить с цитированием
Старый 19.08.2018, 16:30   #380 (permalink)
Активный участник

Аватар для metalworker

Имя: Виталий
Адрес: Днепр
Карапь: Обь-1 Yamaha F20
Сообщений: 384
Сказал(а) спасибо: 192
Поблагодарили 217 раз(а) в 87 сообщениях
По умолчанию Re: Электронное зажигание на все совкомоторы

Цитата:
Сообщение от SHAFAR Посмотреть сообщение
Чи буде впливати на кут випередження запалення зміна номіналів

Незначительно. Но есть вероятность выпалить тиристор по управлению. Изначально делитель 1/3 а так будет 1/5-1/8.
metalworker вне форума   Ответить с цитированием
Пользователь сказал cпасибо:
SHAFAR (19.08.2018)
ОтветПереход на главную страницу

Метки
зажигание


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы
Опции просмотра

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.
Trackbacks are Вкл.
Pingbacks are Вкл.
Refbacks are Вкл.


Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Ветерок. Новое зажигание. SUAL Подвесные отечественные (СССР, СНГ) 315 03.06.2018 15:28
Куплю зажигание на Нептун 23 kosiyan Куплю, где купить 3 22.02.2012 00:48
А-92 и наши совкомоторы morgan Подскажите плиз... 11 06.08.2011 18:06


Текущее время: 13:33. Часовой пояс GMT +3.


Powered by vBulletin® Version 3.8.7
Copyright ©2000 - 2019, Jelsoft Enterprises Ltd.
Search Engine Optimization by vBSEO 3.6.0
Перевод: zCarot
